1.楼梯的坡度与踏步尺寸

楼梯的坡度一般为20°~45°,一般楼梯的坡度不宜超过38°,较为舒适的坡度为26°34′,即高宽比为1/2。

踏步由踏面和踢面组成。踏面是指踏步的水平面;踢面是指踏步的垂直面。踏步的尺寸应根据人体的尺度来决定其数值。踏步宽常用b表示,踏高常用h表示,如图5-4所示。

视频:平行双跑楼梯尺度设计认知(一)

图5-4 踏步的高、宽示意

动画:尺度设计(一)

为了使人们在楼梯上行走起来安全舒适,踏步的高宽比应根据楼梯坡度要求和不同类型人体自然踏步(步跑)要求来确定,即应符合最小宽度和最大高度的要求,见表5-1。例如,住宅公共楼梯踏步最小宽度为260mm,最大高度为175mm;住宅套内楼梯踏步最小宽度为220mm,最大高度为200mm;幼儿园、小学建筑楼梯踏步最小宽度为260mm,最大高度为130mm。

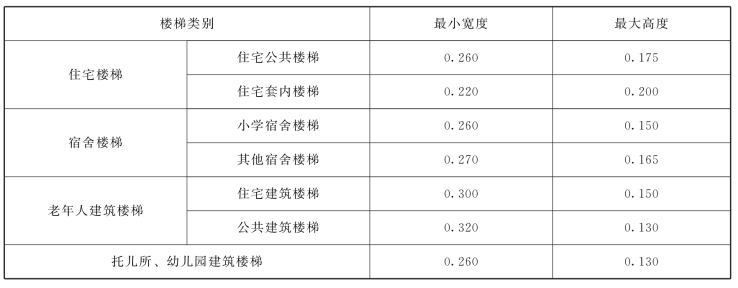

表5-1 楼梯踏步最小宽度和最大高度 m

2.楼梯段与平台的宽度

楼梯段的宽度是指墙面到扶手中心线或扶手中心线之间的水平距离。其宽度应符合防火要求和人流股数的要求。供日常主要交通用的楼梯的楼梯段净宽应根据建筑物的使用特征,一般按每股人流0.55m＋(0~0.15)m计算,并不少于两股人流。其中,0.55m为正常人体的宽度,(0~0.15)m为人行走时的摆幅。一般双人通行时,为1100~1400mm,三人通行时,为1650~2100mm。住宅套内楼梯的楼梯段净宽,一边临空时,不小于750mm;两侧有墙时,不小于900mm。高层建筑疏散楼梯的最小宽度规定:居住建筑为1.10m;医院病房楼为1.30m;其他建筑为1.20m。

动画:尺度设计(二)

楼梯平台的宽度是指墙面到扶手中心线的水平距离。平台的宽度必须大于或等于楼梯段宽度。当平台上设置有暖气片或消火栓时,应扣除其所占的宽度。

3.楼梯的净空高度

楼梯的净空高度(净高)是指自踏步前缘(包括最高和最低一级踏步前缘线以外0.30m范围内)量至上方凸出物下缘的垂直高度。

楼梯平台上部及下部过道处的净高不应小于2m,楼梯段净高不宜小于2.2m,如图5-5所示。

动画:尺度设计(三)

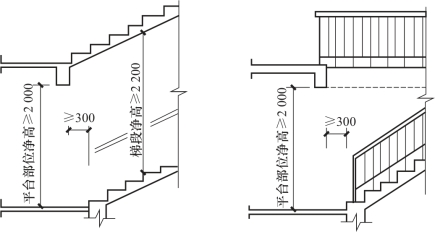

图5-5 楼梯的净高

当楼梯平台下做通道或出入口时,为满足净高要求,可采取以下方法解决:

(1)不等楼梯段。将底层第一楼梯段加长,做成不等楼梯段,如图5-6(a)所示。这种处理方式适用于楼梯间进深较大的情况。(www.daowen.com)

(2)降低楼梯间入口处室内地面标高。第一楼梯段长度与步数保持不变,降低楼梯间入口处室内地面标高,如图5-6(b)所示。这种处理方式的楼梯构造简单,但是增加了室内外高差,提高了整个建筑物的总高度,造价较高。

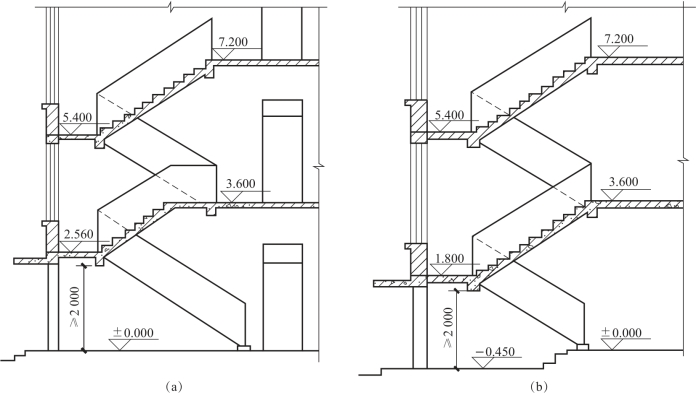

图5-6 不等楼梯段

(a)将底层第一楼梯段加长;(b)降低楼梯间入口处室内地面标高

(3)综合方法。综合方法是将上述两种处理方法结合起来使用,既增加了室内外高差,又做成了不等楼梯段。这种处理方式对楼梯间进深和室内外高差要求都不太大,造价适中,应用较多。

4.楼梯扶手高度

楼梯扶手高度是指自踏步前缘线量起至扶手上表面的垂直高度。

一般情况下,室内楼梯扶手高度不应小于900mm。靠梯井一侧水平扶手长度大于0.5m时,其高度不应小于1.05m。儿童用扶手高度一般为500~600mm,当采用垂直杆件做栏杆时,其栏杆净距不应大于0.11m,如图5-7所示。

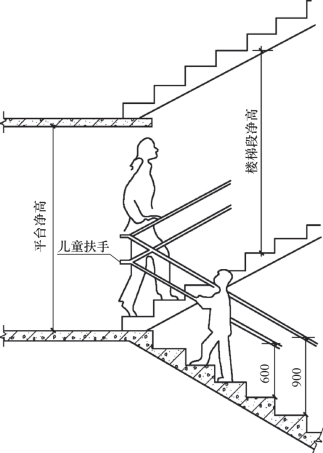

图5-7 楼梯扶手高度

5.楼梯间尺寸的确定

视频:平行双跑楼梯尺度设计认知(二)

已知楼梯间的开间、进深和层高,根据建筑的性质和使用要求,按以下顺序确定楼梯各部分的尺寸。

(1)确定踏步的尺寸与数量。踏步的尺寸由公式2h＋b＝600~620mm或b＋h＝450mm,按建筑的使用性质及相关设计规范的规定,先假定出踏步的宽度b,根据公式求出踏步的高度h。

踏步的数量则根据房屋的层高来定,如层高为H,则踏步的数量N＝H/h。

对于双跑平行式楼梯,踏步最好为偶数,如果求得的N为奇数,可重新调整步高h,使N尽量成为偶数,以便于设计与施工。

(2)楼梯段长度(L)的计算:其取决于踏步的数量。当每层总的踏步级数N求出后,对于等跑楼梯段长度L,可按下式求得:

L＝(N/2－1)b

(3)楼梯段宽度(D)与平台宽度(B)的计算。楼梯段宽度取决于楼梯间的开间宽度,如果楼梯间净宽为A,两楼梯段之间的梯井宽为C,则楼梯段宽度为

B＝(A－C)/2

平台宽度D≥B。

若楼梯间的尺寸不可调整,计算出的各部分尺寸不满足相关要求时,可以调整楼梯的类型、踏步的尺寸及数量等;若楼梯间的尺寸可以调整时,即按模数调整楼梯间的尺寸,如图5-8所示。

图5-8 楼梯段的尺寸计算
