阳台是楼房建筑中各层伸出室外的平台,可供使用者在上面休息、眺望、晾晒衣物或从事其他活动。同时,良好的阳台造型设计还可以增加建筑物外观的美感。
1.阳台的类型及组成
(1)类型。阳台按其与外墙的相对位置不同,可分为凸阳台、凹阳台、半凸半凹阳台及转角阳台,如图4-32所示。阳台按功能不同,可分为生活阳台(靠近客厅或卧室)和服务阳台(靠近厨房或卫生间)。阳台按施工方式不同,可分为现浇阳台和预制阳台。

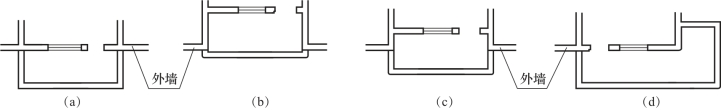

图4-32 阳台的类型
(a)凸阳台;(b)凹阳台;(c)半凸半凹阳台;(d)转角阳台
(2)组成。阳台由阳台板和栏杆扶手组成,阳台板是阳台的承重结构,栏杆扶手是阳台的围护构件,设置在阳台临空的一侧。
2.阳台的结构布置
阳台的结构形式及布置方式应与建筑物的楼板结构布置统一考虑。阳台的承重结构布置一般为悬挑式结构,按悬挑方式分为挑梁式、挑板式、压梁式等。
(1)挑梁式阳台[图4-33(a)]。挑梁式阳台是从建筑物的横墙上伸出挑梁,上面搁置阳台板。为防止阳台倾覆,挑梁压入横墙部分的长度应不小于悬挑部分长度的1.5倍,悬挑长度最常见的是1.2m。工程中一般在挑梁端部增设与其垂直的边梁,以加强阳台的整体性,并承受阳台栏杆的质量。
(2)挑板式阳台[图4-33(b)]。挑板式阳台是将楼板延伸挑出墙外,形成阳台板。由于阳台板与楼板是一个整体,楼板的质量和墙的质量构成阳台板的抗倾覆力矩,保证阳台板的稳定。挑板式阳台板底平整美观,若采用现浇式工艺,还可以将阳台平面制成半圆形、弧形、多边形等形式,增加房屋的形体美观性,挑板式阳台的悬挑长度一般不超过1.2m。
(3)压梁式阳台[图4-33(c)]。压梁式阳台是将凸阳台板与墙梁整浇在一起,墙梁可用加大的圈梁代替,此时梁和梁上的墙构成阳台板后部压重。由于墙梁受扭,故阳台悬挑尺寸不宜过大,一般以在1m以内为宜。当梁上部的墙开洞较大时,可将梁向两侧延伸至不开洞部分,必要时还可以伸入内墙以确保安全。

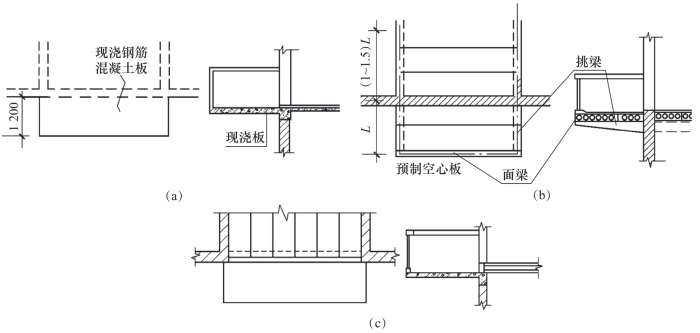

图4-33 阳台悬挑形式
(a)挑梁式;(b)挑板式;(c)压梁式
3.阳台的细部构造
阳台的细部构造主要包括阳台栏杆(板)、扶手与阳台板,墙体之间的连接及排水等的构造。(www.daowen.com)
(1)阳台栏杆(板)。栏杆(板)是阳台的围护结构,它还承担使用者对阳台侧壁的水平推力,因此必须具有足够的强度和适当的高度,以保证使用安全。栏杆(板)按外形分为空花式、实体式、混合式三种,如图4-34所示。材料可用砖砌、钢筋混凝土板、金属和钢化玻璃等。

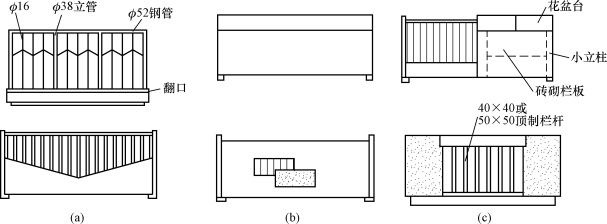

图4-34 阳台栏杆(板)的形式
(a)空花式;(b)实体式;(c)混合式
阳台栏杆(板)的构造如图4-35所示。
图4-35 阳台栏杆(板)的构造
(a)砖砌栏板;(b)、(c)钢筋混凝土栏板;(d)金属栏杆
(2)扶手。扶手供人手扶持所用,有金属管、塑料、混凝土等类型,空花式栏杆上多采用金属管和塑料扶手,栏板和组合栏板多采用混凝土扶手。阳台栏杆(板)、扶手及墙体的连接构造如图4-36所示。

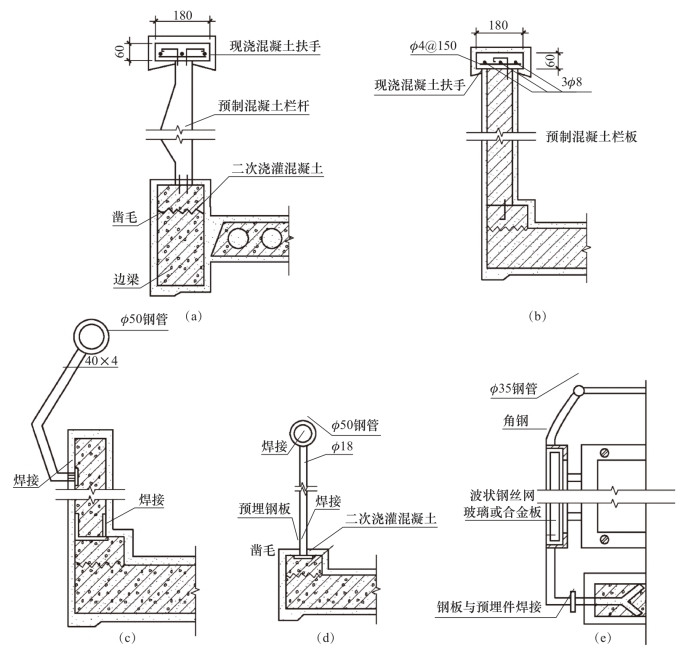

图4-36 阳台栏杆(板)、扶手及墙体的连接构造
(a)预制混凝土栏杆与现浇混凝土扶手;(b)预制钢筋混凝土栏板与现浇混凝土扶手;
(c)预制钢筋混凝土栏板与钢扶手;(d)金属栏杆与钢管扶手;(e)波状钢丝网玻璃栏板与钢扶手
4.阳台的排水
为了防止雨水流入室内,设计时应使阳台标高低于室内地面30~50mm,并在阳台一侧设置排水孔,如图4-37所示。阳台排水主要有落水管排水和坡口管排水两种形式。低层或要求不高的建筑,阳台面向两侧做5‰坡度,在阳台的外侧栏板设置镀锌铁管或硬质塑料管,伸出阳台栏板外面不少于80mm,以防止落水溅到下面阳台上。落水管排水适用于高层建筑,为了保证建筑立面效果,可在阳台内侧设地漏和排水立管。

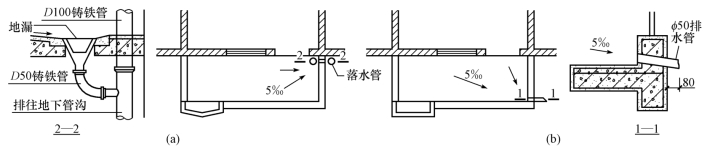

图4-37 阳台排水构造
(a)落水管排水;(b)坡口管排水
