悬吊式顶棚又称为吊顶,它悬吊在楼板层和屋顶的结构层下面,与结构层之间留有一定的空间,以满足遮挡不平整的结构底面、敷设管线、通风、隔声及特殊的使用要求。悬吊式顶棚按材料分为抹灰吊顶和板材吊顶。

1.吊顶的组成

吊顶一般由吊筋、基层和面层三个部分组成。

(1)吊筋。吊筋又称为吊杆,是连接楼板层和屋顶的结构层与顶棚骨架的杆件,其形式和材料的选用与顶棚的质量、骨架的类型有关,一般有ϕ6~ϕ8的钢筋、8号钢丝或ϕ8的螺栓,也可采用型钢、轻钢型材或木枋等加工制作。

(2)基层。基层即骨架层,一般是指由主龙骨、次龙骨组成的网格骨架体系,按材料分为木基层和金属基层两大类。基层的主要作用是承受顶棚荷载并将荷载通过吊筋传给楼板或屋面板。

(3)面层。面层一般分为抹灰类、板材类和格栅类,其作用是装饰美化室内空间。面层的设计应结合灯具、风口等的布置进行。面层与基层的连接根据其材料的不同而不同,有的用连接件、紧固件连接,如圆钉、螺栓、卡具等;有的则直接将面层搁置或挂扣在龙骨上,不需连接件。

2.抹灰吊顶

抹灰吊顶的龙骨可以用木龙骨,也可以用轻钢龙骨。主木龙骨的断面宽60~80mm,高120~150mm,中距为1m,次龙骨的断面尺寸为40mm×60mm,中距为400~500mm,用吊木固定在主龙骨上。轻钢龙骨一般有配套的型材。

抹灰面层的做法主要有板条抹灰、板条钢板网抹灰、钢板网抹灰三种。

(1)板条抹灰。板条抹灰一般采用木龙骨,如图4-28(a)所示。这种吊顶采用传统做法,构造简单,造价低,但抹灰层由于干缩或结构变形的影响很容易脱落,且不防火,故通常用于装修要求较低的建筑。

(2)板条钢板网抹灰。板条钢板网抹灰吊顶的做法是在前一种吊顶的基础上加钉一层钢板网,以防止抹灰层开裂、脱落,如图4-28(b)所示。这种做法适用于装修要求较高的建筑。

(3)钢板网抹灰。钢板网抹灰吊顶一般采用轻钢龙骨,钢板网固定在钢筋上,如图4-28(c)所示。这种做法未使用木材,可以提高吊顶的防火性、耐久性和抗裂性,多用于公共建筑的大厅顶棚和防火要求较高的建筑。

图4-28 抹灰吊顶(www.daowen.com)

(a)板条抹灰吊顶;(b)板条钢板网抹灰吊顶;(c)钢板网抹灰吊顶

3.金属板吊顶

金属板吊顶是板材吊顶的一种,采用铝合金板、薄钢板等金属板材面层,铝合金板表面作电化铝饰面处理,薄钢板表面可作镀锌、涂塑、涂漆等防锈饰面处理。这种吊顶的龙骨除了是承重杆件外,还兼有卡具的作用,其构造简单,安装方便,耐火、耐久。

(1)金属条板吊顶。金属条板吊顶一般来说属于轻型不上人吊顶。金属条板一般多用卡口方式与龙骨相连,但这种方法只适用于板厚不大于0.8mm、板宽不超过100mm的条板。

对于板宽超过100mm、板厚超过0.8mm的板材,多采用螺钉等进行固定。铝合金和薄钢板轧制而成的槽形条板有窄条、宽条之分,根据条板类型的不同,吊顶龙骨的布置方法也不同。金属条板吊顶按条板与条板相接处的板缝处理形式分为封闭型和开放型,如图4-29所示。

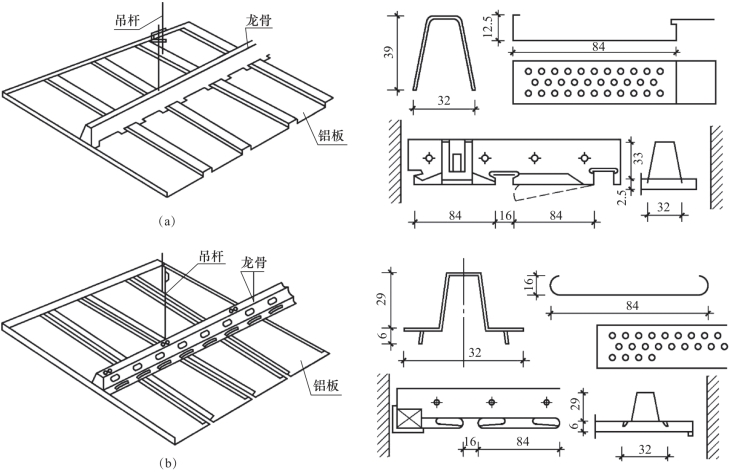

图4-29 金属条板吊顶

(a)封闭型;(b)开放型

(2)金属方板吊顶。金属方板吊顶易与顶棚表面设置的灯具、风口、喇叭等协调一致,形成有机的整体。金属方板安装的构造有搁置式和卡入式两种。搁置式多为T形龙骨,方板四边带翼缘,搁置后形成格子状离缝,如图4-30所示。采用卡入式时,金属方板的卷边应向上,形同有缺口的盒子形状,一般在边上扎出凸出的卡口,然后卡入带有夹器的龙骨,其构造如图4-31所示。方板可以打孔,在上面衬纸上放置矿棉或玻璃棉的吸声垫,以形成吸声顶棚。方板也可压成各种纹饰,组合成不同的图案。

图4-30 搁置式金属方板吊顶构造

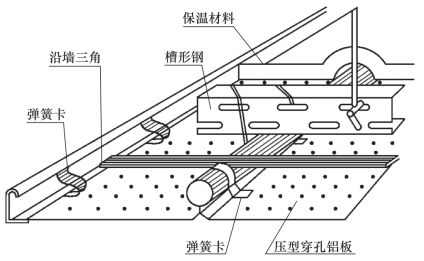

图4-31 卡入式金属方板吊顶构造
