装配整体式钢筋混凝土楼板是将楼板中的部分构件预制,现场安装后,再浇筑混凝土面层而形成的整体楼板。这种楼板的整体性较好,施工速度也快,目前常用的是密肋楼板和叠合楼板两种。

1.密肋楼板

密肋楼板为现浇预制带骨架芯板填充块楼板,由密肋板和填充块构成,如图4-17所示。密肋楼板的肋(格栅)长为200~300mm,宽为60~150mm,间距为700~1000mm;密肋楼板的厚度不小于50mm,适用跨度为3~10m。格栅间距小的多填以陶土空心砖或空心矿渣混凝土块,以适应楼层隔声、保温、隔热的要求。同时,空心砖还可以起到模板的作用,也可铺设管道,造价低廉。如预做吊顶,可在格栅内预留钢丝;如需铺木楼板,则可于钢筋混凝土格栅面上嵌燕尾形木条,然后铺钉木楼板格栅。

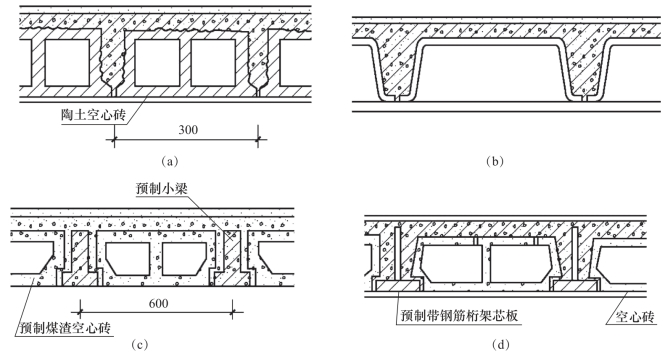

图4-17 密肋楼板

(a)空心砖现浇;(b)玻璃钢壳现浇;(c)预制小梁填充块;(d)带骨架芯板填充块(www.daowen.com)

2.叠合楼板

叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。它是以预制钢筋混凝土薄板为永久模板来承受施工荷载的。现浇的钢筋混凝土叠合层强度为C20,内部可敷设水平设备管线。这种楼板具有良好的整体性且板的上、下表面平整,便于饰面层装修,适用于对整体刚度要求较高的高层建筑和大开间建筑。预制薄板叠合楼板的预制板部分,通常采用预应力或非预应力薄板,板的跨度一般为4~6m,预应力薄板跨度最大可达9m,板的宽度一般为1.1~1.8m,板厚通常为50~70mm。叠合楼板的总厚度一般为150~250mm。为使预制薄板与现浇叠合层牢固地结合在一起,可对预制薄板的板面作适当处理,如板面刻槽、板面露出结合钢筋等,如图4-18(a)、(b)所示。叠合楼板的预制板部分也可采用钢筋混凝土空心板,现浇叠合层的厚度较小,一般为30~50mm,如图4-18(c)所示。

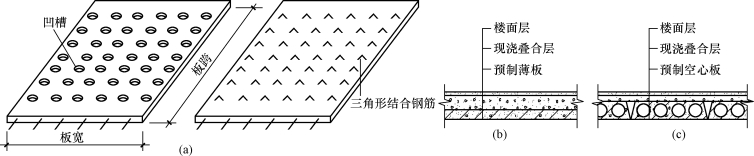

图4-18 叠合楼板

(a)预制薄板的板面处理;(b)预制薄板叠合楼板;(c)预制空心板叠合楼板
