现浇钢筋混凝土楼板具有能够自由成型、整体性强、抗震性能好的优点,但模板用量大,工序多,工期长,需要养护,工人劳动强度大,并且施工受季节、气候影响较大。对于整体性要求较高的建筑、平面形状不规则的房间、有较多管道需要穿越楼板的房间、使用中有防水要求的房间,均适合采用现浇整体式钢筋混凝土楼板。

现浇钢筋混凝土楼板按受力和传力情况,分为板式楼板、无梁楼板、梁板式楼板和压型钢板组合楼板。

1.板式楼板

板式楼板是将楼板现浇成一块平板,四周直接支承在墙上。板式楼板的底面平整,便于支模施工,但当楼板跨度大时,需增加楼板的厚度,耗费材料较多,所以适用于平面尺寸较小的房间及公共建筑的走廊。板式楼板按支撑情况和受力特点分为单向板和双向板。当板的长边尺寸l2与短边尺寸l1之比l2/l1＞2时,在荷载作用下,荷载基本沿l1方向传递,称为单向板,如图4-5(a)所示;当l2/l1≤2时,楼板荷载沿两个方向传递,称为双向板,如图4-5(b)所示。

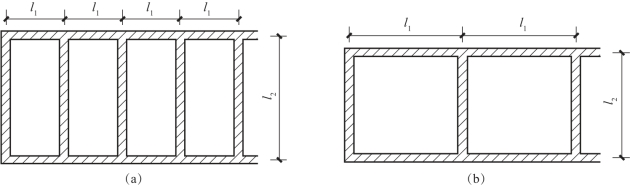

图4-5 板式楼板的类型

(a)单向板(l2/l1＞2);(b)双向板(l2/l1≤2)

2.无梁楼板

无梁楼板是将现浇钢筋混凝土楼板直接支撑在柱上的楼板结构。为了增大柱的支撑面积和减小板的跨度,常在柱顶增设柱帽和托板,如图4-6所示。无梁楼板顶棚平整,室内净空大,采光、通风好。其经济跨度为6m左右,板厚不小于120mm,一般为160~200mm。楼面荷载较大时,为避免楼板太厚,应采用有柱帽无梁楼板,增加板在柱上的支承面积;当楼面荷载较小时,可采用无柱帽无梁楼板。

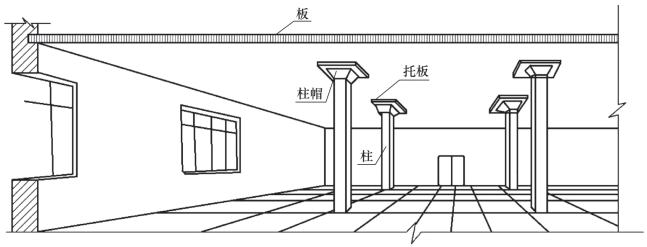

图4-6 无梁楼板

3.梁板式楼板

当房间平面尺寸较大时,为了避免楼板的跨度过大,使楼板的受力与传力更加合理,可在楼板下设置梁来增加板的支点,从而减小板跨。这时,楼板上的荷载先由板传给梁,再由梁传给墙或柱。这种由板和梁组成的楼板称为梁板式楼板,也叫作肋梁式楼板。根据梁的布置情况,梁板式楼板可分为单向板肋梁楼板和双向板肋梁楼板。

(1)双向板肋梁楼板。受力更合理,材料利用更充分,顶棚比较美观,但容易在板的角部出现裂缝,当板跨比较大时,板厚较大,不是很经济,因此一般用在跨度小的建筑物中,如住宅、旅馆等。(www.daowen.com)

(2)单向板肋梁楼板。当房间两个方向的平面尺寸都较大时,在纵、横两个方向都设置梁,并应有主梁和次梁之分。主梁和次梁的布置应整齐有规律,并考虑建筑物的使用要求、房间的大小、形状及荷载作用情况等,一般主梁沿房间短跨方向布置,次梁则垂直于主梁布置,如图4-7所示。

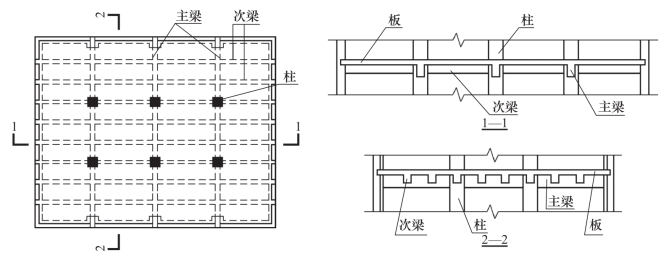

图4-7 单向板肋梁楼板

除了考虑承重要求之外,梁的布置还应考虑经济合理性。一般主梁的经济跨度为5~8m,主梁的高度为跨度的1/14~1/8,主梁的宽度为高度的1/3~1/2。主梁的间距即次梁的跨度,一般为4~6m,次梁的高度为跨度的1/18~1/12,次梁的宽度为高度的1/3~1/2。次梁的间距即板的跨度,一般为1.7~2.7m,板的厚度一般为60~80mm。

(3)井式楼板。井式楼板是一种特殊形式的楼板,特点是不分主、次梁,将两个方向的梁等间距布置,除边梁外其他都采用相同的梁高,形成“井”字形,其荷载传递路线为板→梁→柱(或墙)。它适用于建筑平面为方形或近似方形的大厅。由于井式楼板结构形式整齐,具有较强的装饰性,多用于公共建筑的门厅和大厅式的房间,如图4-8所示。

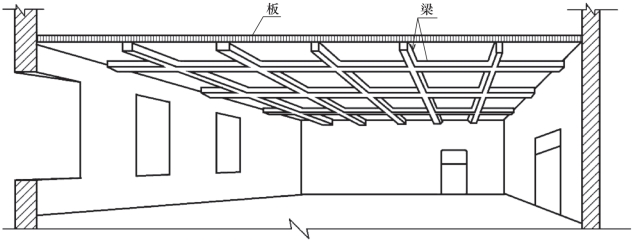

图4-8 井式楼板

4.压型钢板组合楼板

压型钢板组合楼板是一种由钢板与混凝土两种材料组合而成的楼板,如图4-9所示。

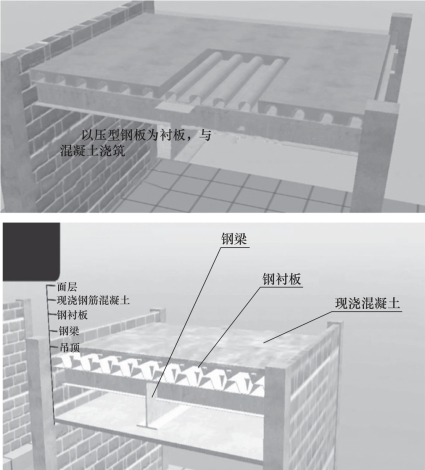

图4-9 压型钢板组合楼板

压型钢板组合楼板是在钢梁上铺设表面凹凸相间的压型钢板,以钢板作为衬板现浇混凝土,形成整体的组合楼板,又称为刚衬板组合楼板,它由楼面层、组合板和钢梁三部分构成,也可以根据需要设吊顶棚。

压型钢板一方面作为浇筑混凝土的永久性模板来使用,另一方面承受着楼板下部的弯拉应力,起着模板和受拉钢筋的双重作用,省掉了拆模板的程序,加快了施工速度,压型钢板肋间的空隙还可以用来敷设管线,钢衬板的底部可以焊接架设悬吊管道、通风管、吊顶的支托。这种形式的楼板整体性强,刚度大,承载能力好,施工速度快,自重小,但防火性和耐腐蚀性不如钢筋混凝土楼板,外露的受力钢板需作防火处理,适用于大空间。环球金融中心、北京中央电视台、广州歌剧院、广州西塔等都采用了这一形式的楼板。
