(1)坚固要求。楼板应有足够的强度,能够承受自重和不同要求下的荷载,同时要求具有一定的刚度,即在荷载作用下,挠度变形不应超过规定数值。

(2)隔声要求。楼板的隔声包括隔绝空气传声和固体传声两个方面,楼板的隔声量一般为40~50dB。空气传声的隔绝可以采用空心构件,并通过铺垫焦渣等材料来实现。隔绝固体传声应通过减少对楼板的撞击来实现。楼板隔声主要有以下三种方法:

①在面层下设置弹性垫层。在结构层和面层之间增设弹性垫层[图4-4(a)]的楼板称为“浮筑式楼板”,它可减弱楼板的振动,降低噪声。弹性垫层可以是块状、条状、片状,使楼板面层与结构层完全脱离,可以起到一定的隔声作用。

微课:楼板层设计要求认知

②对楼板表面进行处理。在楼板表面铺设塑料地毡、地毯,橡胶地毡,软木板等弹性较好的材料,以降低楼板的振动,减弱撞击声能。这种方法隔声效果好,也便于机械化施工,如图4-4(b)所示。(www.daowen.com)

③在楼板下设置吊顶。在楼板下设置吊顶,利用隔绝空气传声的方法减弱撞击声能。吊顶面层不留缝隙。吊顶层还可以敷设一些吸声材料,以加强隔声效果。如果吊顶和楼板之间采用弹性连接,隔声能力可以得到大的提高,如图4-4(c)所示。

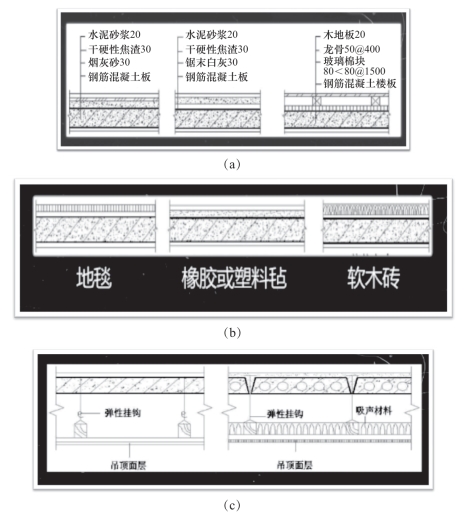

图4-4 楼板隔声的构造做法

(a)在面层下设置弹性垫层;(b)对楼板表面进行处理;(c)在楼板下设置吊顶

(3)经济要求。一般楼板和地面造价占建筑物总造价的20%~30%,选用楼板时应考虑就地取材和提高装配化的程度。

(4)热工和防火要求。一般楼板有一定的蓄热性,即地面应有舒适的感觉。防火要求应符合防火规范的规定。非预应力钢筋混凝土预制楼板耐火极限为1.0h,预应力钢筋混凝土楼板耐火极限为0.5h,现浇钢筋混凝土楼板耐火极限为1~2h。

(5)各种管线敷设。随着科学技术的发展和生活水平的提高,现代建筑中电气等设施应用越来越多。楼板层的顶棚层应满足设备管线的敷设要求。
