砖墙尺寸与组砌方式-建筑构造

1.砖墙的厚度

实心砖墙的尺寸为砖宽加灰缝(115mm+10=125mm)的倍数。砖墙的厚度在工程上习惯以它们的标志尺寸来称呼,如12墙、18墙、24墙等。砖墙的厚度尺寸见表3-3。

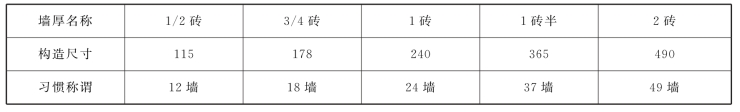

表3-3 砖墙的厚度尺寸 mm

续表

2.砖墙的组砌方式

为了保证墙体的强度,应根据墙体厚度、墙面观感和施工便利进行选择。

在砌筑砖墙时,应遵循“内外搭接、上下错缝”的组砌原则,砖在砌体中相互咬合,使砌体不出现连续的垂直通缝以增加砌体的整体性,确保砌体的强度。砖与砖之间搭接和错缝的距离一般不小于60mm。

将砖的长边垂直于砌体长边砌筑时,称为丁砖;将砖的长边平行于砌体长边砌筑时,称为顺砖。每排列一层砖称为一皮。常见的砖墙砌筑方式有全顺式(12墙)、一顺一丁式(24墙)、两平一侧式(18墙)、每皮丁顺相间式(24墙)等,如图3-7所示。

(www.daowen.com)

动画:墙体细部构造认知

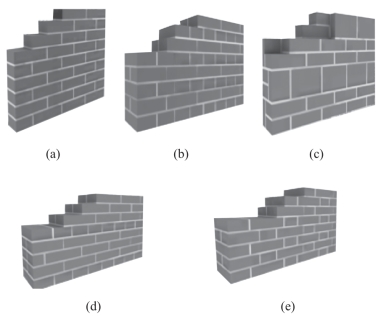

图3-7 砖墙组砌方式

(a)全顺式;(b)一顺一丁式;(c)两平一侧式;(d)三顺一丁式;(e)梅花式

用普通砖侧砌或平砌与侧砌相结合砌成的墙体称为空斗墙。全部采用侧砌方式砌成的墙称为无眠空斗墙,如图3-8(a)所示;采用平砌与侧砌相结合方式砌成的墙称为有眠空斗墙,如图3-8(b)所示。空斗墙具有节省材料、自重轻、隔热效果好的特点,但整体性稍差,施工技术水平要求较高。目前,我国南方地区普通小型民居仍在采用空斗墙。用砖和其他保温材料组合而形成的墙,称为组合墙。这种墙可改善普通墙的热工性能,在我国北方寒冷地区比较常用。组合墙体的做法有三种类型:一种是在墙体的一侧附加保温材料,另一种是在砖墙的中间填充保温材料,还有一种是在墙体中间留置空气间层,如图3-9所示。

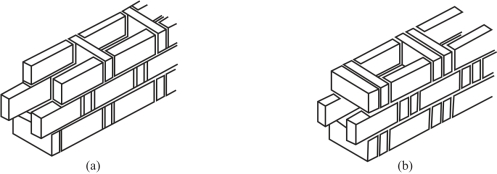

图3-8 空斗墙

(a)无眠空斗墙;(b)有眠空斗墙

图3-9 组合墙的构造
