块材墙是用砌筑砂浆将砖、石、砌块等按一定技术要求砌筑而成的墙体。

1.砖

(1)砖的种类。砖是传统的砌墙材料,按材料不同,分为黏土砖、页岩砖、粉煤灰砖、灰砂砖、炉渣砖等,如图3-4所示;按外观形状不同,分为普通实心砖、多孔砖和空心砖,如图3-5所示。

微课:块材墙细部构造认知

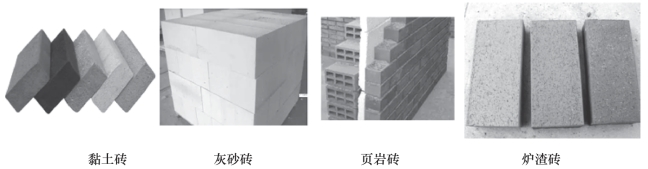

图3-4 砖按材料不同分类

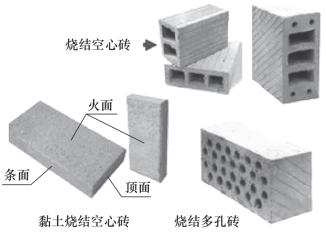

图3-5 砖按外观不同分类

普通实心砖的标准名称叫作烧结普通砖,是指没有孔洞或孔洞率小于15%的砖。普通实心砖中最常见的是黏土砖,另外还有炉渣砖、烧结粉煤灰砖等。

多孔砖是指孔洞率不小于15%,孔的直径小、数量多的砖,可以用于承重部位。(www.daowen.com)

空心砖是指孔洞率不小于15%,孔的直径大、数量少的砖,只能用于非承重部位。

(2)砖的尺寸。标准砖的规格为240mm×115mm×53mm,如图3-6(a)所示。在加入灰缝尺寸之后,砖的长、宽、厚之比为4∶2∶1,如图3-6(b)所示。一个砖长等于两个砖宽加灰缝(240mm＝2×115mm＋10mm)或等于四个砖厚加三个灰缝(240mm＝4×53mm＋3×9.5mm)。在工程实际应用中,砌体的组合模数为一个砖宽加一个灰缝,即115mm＋10mm＝125mm。

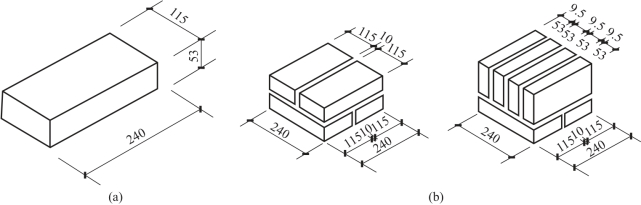

图3-6 标准砖的尺寸关系

(a)标准砖的尺寸;(b)标准砖的组合尺寸关系

多孔砖与空心砖的规格一般与普通砖在长、宽方向上相同,但增加了厚度尺寸,并使之符合模数的要求,如240mm×115mm×95mm。长、宽、高均符合现有模数协调的多孔砖和空心砖并不多见,而是常见于新型材料的墙体砌块。

(3)砖的强度等级。多孔黏土砖和实心黏土砖统称黏土砖,其强度等级是根据其抗压强度和抗折强度确定的,共分为MU10、MU15、MU20、MU25、MU30五个等级。

承重结构的块材墙体强度等级应按下列规定采用:烧结普通砖、烧结多孔砖的强度等级为MU10、MU15、MU20、MU25、MU30;蒸压灰砂普通砖、蒸压粉煤灰普通砖的强度等级为MU15、MU20、MU25;混凝土普通砖、混凝土多孔砖的强度等级为MU15、MU20、MU25、MU30。

2.砂浆

砂浆是重要的砌墙材料。砌墙用砂浆统称为砌筑砂浆,主要有水泥砂浆、混合砂浆和石灰砂浆三种。墙体一般采用混合砂浆砌筑,水泥砂浆主要用于砌筑地下部分的墙体和基础,由于石灰砂浆的防水性能差、强度小,一般用于砌筑非承重墙或荷载较小的墙体。

砂浆的强度等级是根据其抗压强度确定的,共分为M2.5、M5、M7.5、M10、M15、M20六个等级。
