当地下水的最高水位高于地下室底板时,地下室外墙受到地下水侧压力,地下室底板受到地下水的浮力,所以,地下室的外墙和底板必须采取防水措施。

«地下工程防水技术规范»(GB50108—2008)把地下工程防水分为四级,各等级防水标准应符合表2-1所示的规定。各地下工程的防水等级应根据工程的重要性和使用中对防水的要求按表2-2所示的要求选定。

微课:地下室防水构造认知

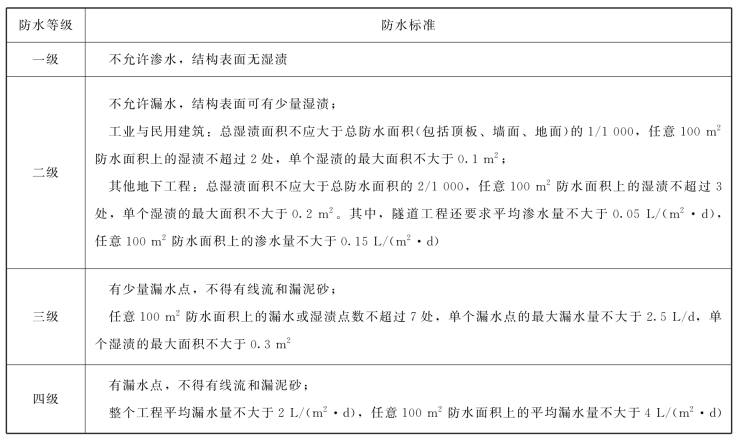

表2-1 地下工程防水等级

表2-2 不同防水等级的适用范围

地下室防水具体构造做法有卷材防水和混凝土构件自防水两种。

1.卷材防水

卷材防水层一般采用高聚物改性沥青类防水卷材或合成高分子类防水卷材与相应的胶黏材料黏结形成防水层,卷材品种见表2-3。按照卷材防水层的位置不同,卷材防水分外防水和内防水两种。

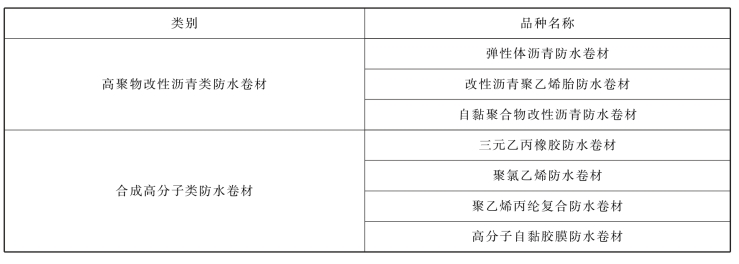

表2-3 卷材防水层的卷材品种

(1)外防水。外防水就是将卷材防水层满包在地下室墙体和底板外侧。其构造要点是:先做底板防水层,并在外墙外侧伸出接槎,将墙体防水层与其搭接,并高出最高地下水水位500~1000mm,然后在墙体防水层外侧砌半砖保护墙。应注意在墙体防水层的上部设垂直防潮层与其连接,如图2-27所示。

(www.daowen.com)

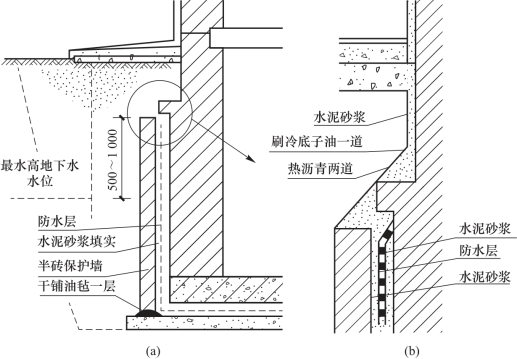

图2-27 地下室外防水构造

(a)外包防水;(b)墙身防水层收头处理

(2)内防水。内防水就是将卷材防水层满包在地下室墙体和地坪的结构层内侧,内防水施工方便,但对防水不利,一般多用于修缮工程,其具体构造如图2-28所示。

图2-28 地下室内防水构造

2.混凝土构件自防水

当地下室的墙体和地坪均为钢筋混凝土结构时,可通过增加混凝土的密实度或在混凝土中添加防水剂、加气剂等方法来提高混凝土的抗渗性能,这种防水做法称为混凝土构件自防水。其具体构造如图2-29所示。防水混凝土的设计抗渗等级见表2-4。

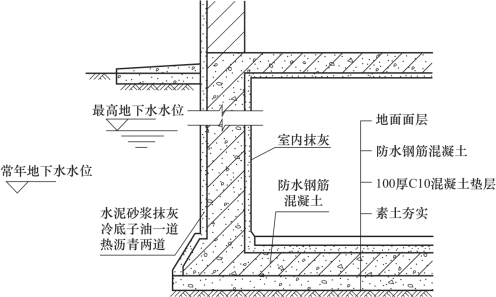

图2-29 地下室混凝土构件自防水构造

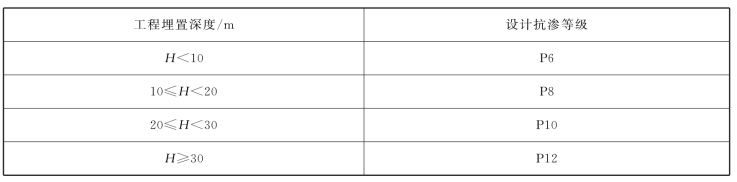

表2-4 防水混凝土的设计抗渗等级

要提高混凝土的抗渗能力,通常采用的防水混凝土如下:

(1)集料级配混凝土:采用不同粒径的骨料进行级配,且适当减少集料的用量和增加砂率与水泥用量,以保证砂浆充满于集料之间,从而提高混凝土的密实性和抗渗性。

(2)外加剂防水混凝土:在混凝土中掺入微量有机或无机外加剂,以改善混凝土内部组织结构,使其有较好的和易性,从而提高混凝土的密实性和抗渗性。常用的外加剂有引气剂、减水剂、三乙醇胺、氯化铁等。

(3)膨胀防水混凝土:在水泥中掺入适量膨胀剂或使用膨胀水泥,使混凝土在硬化过程中产生膨胀,弥补混凝土冷干收缩形成的孔隙,从而提高混凝土的密实性和抗渗性。
