基础按构造形式,可以划分为条形基础[图2-16(a)]、独立基础[图2-16(b)]、井格基础、筏形基础、箱形基础和桩基础等。基础的构造类型应根据上部结构特点、荷载大小和地质条件确定。

视频:基础类型的构造认知(二)

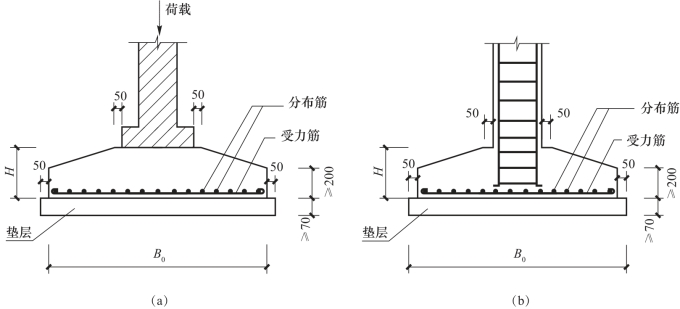

图2-16 柔性基础构造示意

(a)条形基础;(b)独立基础

1.条形基础

条形基础是指基础长度远大于其宽度的一种基础形式,又称为带形基础。按其上部结构形式,条形基础可分为墙下条形基础和柱下条形基础。

(1)墙下条形基础。条形基础是承重墙基础的主要形式,当上部结构荷载较大而土质较差时,可采用混凝土或钢筋混凝土建造,墙下钢筋混凝土条形基础一般做成无肋式,如图2-17(a)所示。如地基在水平方向上压缩性不均匀,为了增加基础的整体性,减少不均匀沉降,也可做成有肋式的条形基础,如图2-17(b)所示。

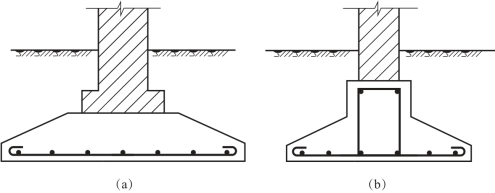

图2-17 墙下钢筋混凝土条形基础

(a)无肋式;(b)有肋式

(2)柱下条形基础。当建筑采用柱承重结构,在荷载较大且地基较软弱时,为了提高建筑物的整体性,防止出现不均匀沉降,可将柱下基础沿一个方向连续设置成条形基础,如图2-18所示。

图2-18 柱下条形基础

2.独立基础

独立基础呈台阶形、锥形、杯形等,底面可为方形、矩形或圆形,图2-19所示是常见的几种独立基础。当建筑物上部结构采用框架结构或单层排架结构承重时,基础常采用独立基础。当柱为预制时,则将基础做成杯口形,然后将柱子插入,并嵌固在杯口内。

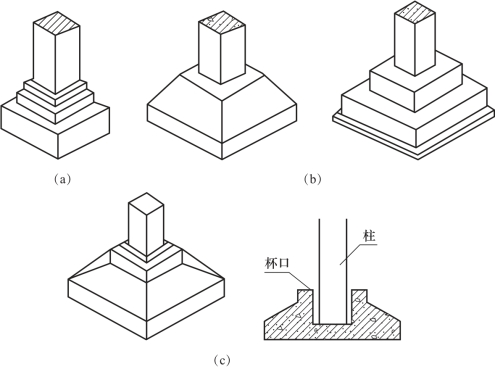

图2-19 独立基础

(a)砖柱基础;(b)现浇钢筋混凝土柱基础;(c)杯形基础(www.daowen.com)

3.井格基础

当地基条件较差或上部荷载较大时,此时在承重的结构柱下使用独立柱基础已不能满足其承受荷载和整体要求,可将同一排柱子的基础连在一起。为了提高建筑物的整体刚度,避免不均匀沉降,常将柱下独立基础沿纵向和横向连接起来,形成井格基础,如图2-20所示。

图2-20 井格基础

4.筏形基础

筏形基础又称为满堂基础或板式基础,适用于上部结构荷载较大、地基承载力差的情况,如图2-21所示。筏形基础一般分为柱下筏形基础(框架结构下的筏形基础)和墙下筏形基础(承重墙结构下的筏形基础)两类。筏形基础整体性好,可跨越基础下的局部软弱土,常用于地基软弱的多层砌体结构、框架结构、剪力墙结构的建筑,以及上部结构荷载较大或地基承载力低的建筑。

动画:筏形基础

5.箱形基础

箱形基础是由顶板,底板和纵、横隔墙所组成的连续整体式基础,整体性好,能承受很大弯矩、抵抗地基不均匀沉降,适用于高层、软弱地基或超高层建筑,其内部空间可用作地下室、仓库或车库等,其构造形式如图2-22所示。

图2-21 筏形基础

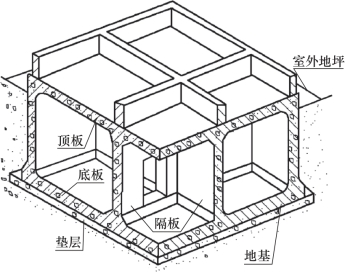

图2-22 箱形基础

6.桩基础

当建筑物荷载很大,地基的软弱土层又较厚时,常采用桩基础。桩基础具有承载力大、沉降量小、节省基础材料、减少土方工程量、改善施工条件和缩短工期等优点。

桩基础由若干根桩和承台组成。按桩的受力状态可分为端承桩和摩擦桩两类,如图2-23所示。桩基础把建筑的荷载通过桩端传给深处坚硬土层,这种桩称为端承桩;通过桩侧表面与周围土的摩擦力传给地基,这种桩称为摩擦桩。端承桩适用于表面软土层不太厚且下部为坚硬土层的地基情况,端承桩的荷载主要由桩端应力承受。摩擦桩适用于软土层较厚,而坚硬土层距地表很深的地基情况,摩擦桩上的荷载由桩侧摩擦力和桩端应力承受。目前应用最多的是钢筋混凝土桩,按照施工方式的不同,桩基础分为预制桩和灌注桩两类。

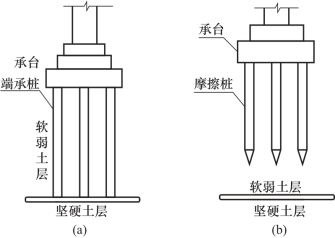

图2-23 端承桩和摩擦桩

(a)端承桩;(b)摩擦桩
