试验设备主要由反力系统、压力系统和沉降量测系统三部分组成（见图9.5），另外还包括一定形状和规格的承压板。

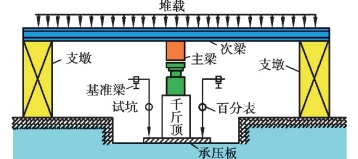

图9.5　平板载荷试验装置示意图

（1）反力系统

反力系统的功能是提供加载所需的反力。反力系统一般由主梁、拉锚或主梁、工字钢、堆重物等组成。

（2）压力系统(www.daowen.com)

目前普遍采用油压千斤顶加荷，通过锚式、反力梁式或斜撑式反力装置，将力传给承压板。压力系统一般由千斤顶与油泵系统、压力传感器与自动记录仪等组成。压力表和压力传感器必须按计量部门的要求定期率定，方可使用。千斤顶平放于荷载板中心。

（3）沉降量测系统

沉降量测系统主要包括量测沉降的百分表或数显位移计，及自动记录系统组成。沉降的量测仪表必须按计量部门的要求，定期率定，方可使用。在承压板2个正交方向对称安置4个位移量测仪表。百分表由磁性架固定在基准梁上，基准梁要独立且要离开试坑与副梁支墩至少2m以上。

（4）承压板

承压板宜采用圆形刚性压板，根据土的软硬或岩体裂隙密度选用合适的尺寸。土的浅层平板载荷试验承压板面积不应小于0.25m2，对软土和粒径较大的填土不应小于0.5m2；土的深层平板载荷试验承压板面积宜选用0.5m2；岩石载荷试验承压板的面积不宜小于0.07m2。要注意不同面积的荷载板测得的结果可能会不一致。
