工程地质:稳固不稳定边坡加固方法

时间:2023-08-19 理论教育 版权反馈
【摘要】:不稳定边坡首先要在坡顶和坡面进行削坡处理,然后在坡面上采用锚杆注浆土钉墙加固处理,并对滑动界面进行注浆加固以提高界面摩阻力,在坡面下方当边坡滑动严重时还可以采用抗滑桩加固,在坡脚可以采用挡土墙加固。边坡锚杆注浆土钉墙等加固图5.21砂土基坑边坡土钉墙剖面图①对于公路边的不稳定岩质和土质边坡,可以在边坡上打锚杆注浆土钉墙加固。

工程地质:稳固不稳定边坡加固方法

不稳定边坡首先要在坡顶和坡面进行削坡处理,然后在坡面上采用锚杆注浆土钉墙加固处理,并对滑动界面进行注浆加固以提高界面摩阻力,在坡面下方当边坡滑动严重时还可以采用抗滑桩加固,在坡脚可以采用挡土墙加固。具体边坡加固方法如下:

(1)削坡处理

自立边坡的放坡坡度及坡高,可按表5.14、表5.15确定,以确保边坡的稳定性。

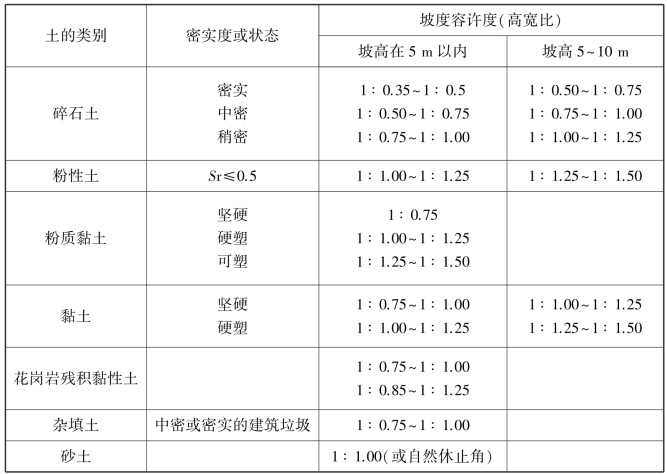

表5.14 土质边坡开挖放坡坡度及坡高

注:①表中碎石土的充填物为坚硬或硬塑状态的黏性土。
②深度大于5m的土质边坡,应分级放坡并设置过渡平台。

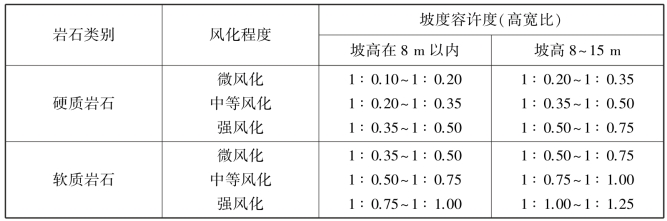

表5.15 岩石边坡开挖放坡坡度及坡高

(2)引导水流或降低地下水位

①对于公路边的岩质和土质边坡,可以在边坡四周重新设置排水沟将雨水统一排放到排水沟中流走,以减少雨水渗透破坏。

②对于基坑的土质边坡,可以采用坑外用水泥搅拌桩等止水,坑内人工降低地下水位(砂性土基坑可采用井点降水或深井降水)的方法。

(3)边坡锚杆注浆土钉墙等加固(见图5.21)

图5.21 砂土基坑边坡土钉墙剖面图(未标注的单位取mm)

①对于公路边的不稳定岩质和土质边坡,可以在边坡上打锚杆注浆土钉墙加固。土钉锚杆材料可以采用钢管、粗螺纹钢预应力锚索等,边坡平面上土钉锚杆按梅花形布置,土钉的垂直排数、水平间距及锚杆的长度要采用圆弧滑动法等边坡稳定计算方法确定。(www.daowen.com)

②对于基坑的砂性土边坡,可以采用锚杆注浆土钉墙和坑内人工降低地下水位(砂性土基坑可采用井点降水或深井降水)相结合的方法来综合处理。此时要注意降水引起的沉降对周边环境的影响。

③对于基坑开挖深度不深的黏性土(含软土),也可以采用锚杆注浆土钉墙和坑内集水井降水的方法来处理。

④对于基坑开挖深度较深(一般大于5m),边坡支护一般采用钻孔灌注桩加水平混凝土支撑或钢管支撑的围护设计体系。

⑤对于基坑开挖深度很深(一般大于10m),边坡支护一般采用地下连续墙加混凝土支撑的围护设计体系。

(4)边坡坡面喷射钢筋混凝土面层加固

边坡坡面一般采用喷射钢筋混凝土面层来加固处理(见图5.22),面层钢筋网片一般采用6~8@200mm双向网片,喷射混凝土面层厚度一般为10cm,喷射混凝土强度一般为C20混凝土。

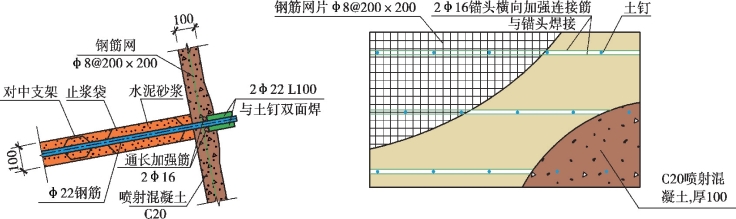

图5.22 土钉锚杆做法及喷射钢筋混凝土面层做法示意图

(5)边坡内部滑动界面注浆加固

对于边坡内部有滑动面的滑坡体,可通过对界面注入水泥浆以提高滑动面的界面摩阻力,减缓或阻止滑坡体的滑动速度。

(6)抗滑桩加固

对于边坡内部有严重滑动界面的滑坡体,可在坡面下部采用抗滑桩来阻止滑坡体的滑移,抗滑桩的截面形状可采用长方形、圆形等,桩长要穿过滑动界面深入下部稳定的岩层中。具体桩长、桩径和桩间距布置要按边坡稳定计算来确定。

(7)坡脚采用挡土墙加固

对于公路等边坡,坡脚常常采用钢筋混凝土实心挡墙、钢筋混凝土格构挡墙、石砌挡墙、抗滑桩挡墙等加固(图5.23)。

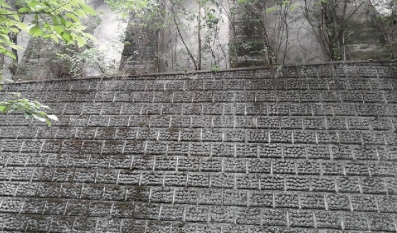

图5.23 挡土墙
