以下引用刘春原主编《工程地质学》并以黑山寨地区地质图（见图4.25～4.27）为例，介绍阅读地质图的方法。

1）比例尺

该地质图比例尺为1∶10000，即图上1cm代表实地距离100m。

2）地形地貌

本地区西北部最高，高程约为570m；东南较低，约100m；相对高差约为470m。东部有一山岗，高程为300多m。顺地形坡向有两条北北西向沟谷。

3）地层岩性

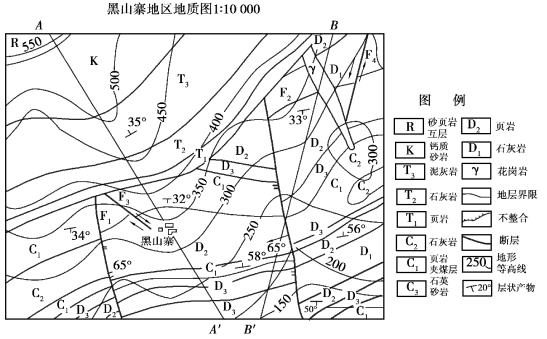

图4.25　黑山寨地区地质图

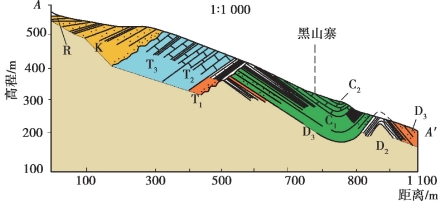

图4.26　黑山寨地区A—A′地质剖面图

本区出露地层从老到新有：古生界—下泥盆统（D1）石灰岩、中泥盆统（D2）页岩、上泥盆统（D3）石英砂岩、下石炭统（C1）页岩夹煤层、中石炭统（C2）石灰岩；中生界—下三叠统（T1）页岩、中三叠统（T2）石灰岩、上三叠统（T3）泥灰岩、白垩系（K）钙质砂岩；新生界—第三系（R）砂、页岩互层。古生界地层分布面积较大，中生界、新生界地层出露在北、西北部。

除沉积岩层外，还有花岗岩脉（γ）侵入，出露在东北部。侵入在三叠系以前的地层中，属海西运动时期的产物。

4）地质构造

（1）岩层产状

R为水平岩层；T，K为单斜岩层，产状330°∠35°；D，C地层大致向东西或北东东向延伸。

（2）褶皱

古生界地层从D1至C2由北部到南部形成三个褶皱，依次为背斜、向斜、背斜。褶皱轴向为NE75°～80°。(www.daowen.com)

东北部背斜：背斜核部较老地层为D1，北翼为D2，产状345°∠36°；南翼由老到新为D2，D3，C1，C2，岩层产状165°∠36°；两翼岩层产状对称，为直立褶皱。

中部向斜：向斜核部较新地层为C2，北翼即上述背斜；南翼出露地层为C1，D3，D2，D1，产状345°∠56°；由于两翼岩层倾角不同，故为倾斜向斜。

南部背斜：核部为D1；两翼对称分布D2，D3，C1，为倾斜背斜。

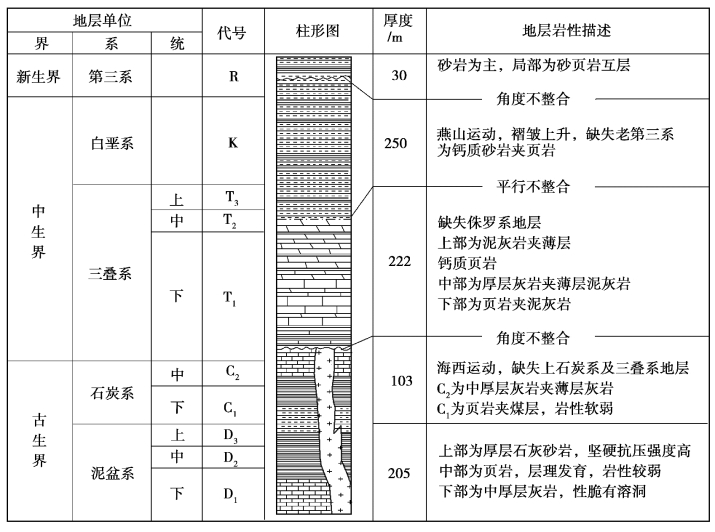

图4.27　黑山寨地区综合地层柱状图

这三个褶皱发生在中石炭世（C2）之后，下三叠世（T1）以前，因为从D1至C2的地层全部经过褶皱变动，而T1以后的地层没有受此褶皱影响。但T1至T3及K地层呈单斜构造，产状与D，C地层不同，它可能是另一个向斜或背斜的一翼，是另一次构造运动所形成，发生在K以后，R以前。

（3）断层

本区有F1，F2两条较大断层，因岩层沿走向延伸不连续，断层走向345°，断层面倾角较陡，F1：75°∠65°；F2：225°∠65°，两断层都是横切向斜轴和背斜轴的正断层。另从断层两侧向斜核部C2地层出露宽度分析，也可说明F1和F2间的岩层相对下移，所以F1，F2断层的组合关系为地堑。

此外，尚有F3，F4二条断层，F3走向300°，F4走向30°，为规模较小的平移断层。

断层也形成于中石炭世（C2）之后，下三叠世（T1）以前，因为断层没有错断T1以后的岩层。

从该区褶皱和断层分布时间和空间来分析，它们是处于同一构造应力场，受到同一构造运动所形成。压应力主要来自北北西向，故褶皱轴向为北东东。F1，F2两断层为受张应力作用形成的正断层，故断层走向大致与压应力方向平行，而F3，F4则为剪应力所形成的扭性断层。

5）接触关系

第三系（R）与其下伏白垩系（K）产状不同，为角度不整合接触。

白垩系（K）与下伏上三叠统（T3）之间，缺失侏罗系（J），但产状大致平行，故为平行不整合接触。T3，T2，T1之间为整合接触。

下三叠统（T1）与下伏石炭系（C1，C2）及泥盆系（D1，D2，D3）直接接触，中间缺失二叠系（P）及上石炭统C3，且产状呈角度相交，故为角度不整合接触。由C2至D1各层之间均为整合接触。

花岗岩脉（γ）切穿泥盆系（D1，D2，D3）及下石炭统（C1）地层并侵入其中，故为侵入接触，因未切穿上覆下三叠统（T1）地层，故γ与T1为沉积接触。说明花岗岩脉（γ）形成于下石炭世（C1）以后，下三叠世（T1）以前，但规模较小，产状呈北北西—南南东分布的直立岩墙。
