岩层产状要素及测定方法-工程地质(第3版)

1)岩层产状要素

岩层是指由两个平行或近于平行的界面所限制的、同一岩性组成的层状岩石。岩层的产状是指岩层在空间的展布状态。地质学上用走向、倾向、倾角三个要素(见图4.4)来确定岩层的产状。

(1)走向

岩层走向代表岩层的水平延伸方向。岩层层面和假想水平面的交线称为走向线,走向线两端所指的方向即岩层的走向,岩层的走向用方位角(由正北方向沿顺时针旋转与该方向所成的夹角)表示。显然,岩层的走向有两个,它们的方位角值相差180°。

(2)倾向

岩层面上垂直走向线向下所引的直线叫倾斜线,它在水平面的投影线(倾向线)所指岩层向下倾斜的方向,就是岩层的倾向。岩层的倾向也用方位角表示。倾向方位角与走向方位角相差90°。

(3)倾角

岩层面与水平面之间的夹角叫岩层的倾角,也就是图4.4中倾斜线与其水平投影线间的夹角γ。

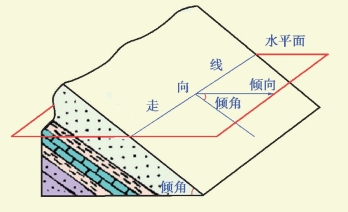

图4.4 岩层倾角

图4.5 岩层的产状要素及测量方法(www.daowen.com)

2)岩层产状测定方法

若岩层面在野外出露清晰,可用地质罗盘直接测量其产状要素,如图4.5所示。另外,也可采用一些间接的方法来求产状要素,如在大比例地形地质图上求产状要素。由于岩层的走向与倾向相垂直,一般不直接测量岩层走向,而是求得倾向方位角后,再加与减90°,即得两走向方位角。

现在一般采用以下两种方式来表示岩层的产状要素:

(1)方位角表示法

只记倾向和倾角,适用于野外记录、地质报告和剖面图。如SE135°∠35°(或135°∠35°),前面是倾向方位角值,后面为倾角值,即倾向南东135°,倾角35°。

(2)符号表示法

用于地质图及水平断面图等,常用的符号有:

横线代表岩层走向,短线(箭头一端)为岩层倾向方向,度数为岩层倾角值。

水平岩层(倾角0°~5°)。

直立岩层,箭头指向较新时代地层。

为倒转岩层。长线代表岩层走向,箭头指向岩层倒转后的倾向,度数代表岩层倾角值。

须注意,长、短线必须按岩层的实际方位利用量角器画在图上。
