步骤一　阅读设计说明

相关知识

一、施工设计说明

（1）本工程设有可视单元楼宇对讲系统，门口设有楼宇对讲主机，电源取自公共用电回路，室内设有对讲分机，底边距地1.4 m。

（2）分机具有可接煤气泄漏报警和安防报警等功能。

（3）此系统线缆、设备选型及系统调试安装由专业商家完成。

（4）家庭信息箱为成品箱，由此箱引出的数据线和电话线路可共管敷设，电视线单独穿管。

（5）各弱电系统设备器件的选型由安装部门统一配套，并完成安装及调试。

由此设计说明可以清楚看出楼宇对讲系统的安装位置、功能。

二、楼宇对讲系统的概念

楼宇对讲系统是利用语音技术、视频技术、控制技术和计算机技术实现楼宇内外业主与访客间的语音、视频对讲及通话的系统，通过扩展可实现信息发布、家电控制、安防报警、录音和录像等功能。其主要应用于住宅，可以是大面积的住宅小区，也可以是单栋的楼宇住宅。

做一做

小组识读讨论施工设计说明。

步骤二　阅读楼宇对讲系统图

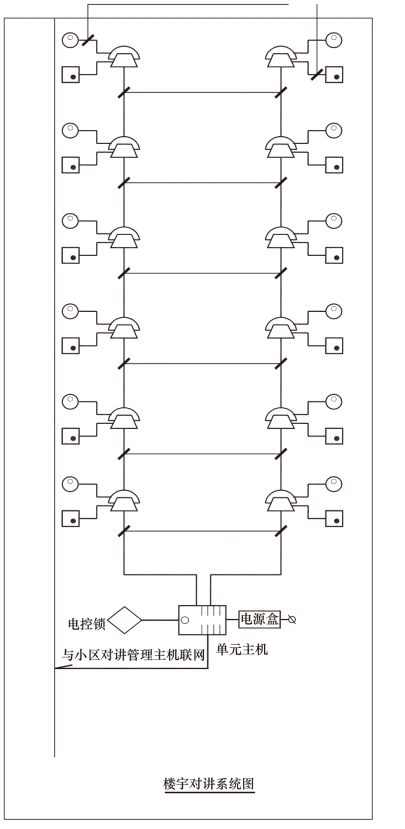

通过看楼宇对讲系统（图5-4-1）可以知道用485 的联网总线穿直径为32 mm 的焊接钢管埋地敷设进单元主机，主机和电控锁与电源盒连接在一起，从主机上分出两个回路接东西户的户内分机，户内分机分别连接紧急求救按钮和可燃气体探测器。

楼宇对讲系统主要包括防盗安保系统、电视监控系统、楼宇对讲系统等。

图5-4-1　楼宇对讲系统图

做一做

根据以上所学内容对楼宇对讲系统图的图示内容、图示方法进行分析总结，归纳、梳理识读步骤和识读内容，撰写识读报告。

步骤三　阅读安防平面图

相关知识

楼宇对讲系统主要的配套器线为电锁、线材。线材包括接收天线和水晶头。

1.电锁

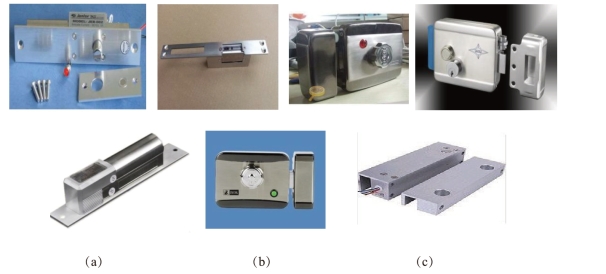

电锁受控于住户， 平时锁闭，可以通过钥匙、密码或门内的开门按钮打开。常用的电锁，如图5-4-2 所示。

（1）电控阴极门锁：安装在门框内，承担普通机械锁扣的角色，当电锁扣上锁时，锁舌扣在锁扣内，门关闭。当锁扣开锁时，锁舌可以自由出入锁扣，门打开。

（2）电控插锁：适用于办公室木门、玻璃门。这种锁控制简单，多用于要求不高的场所。

（3）磁力门锁：由电磁体（门锁主体结构）和衔铁两部分组成。通过电磁体部分的通电控制实现对门开启的控制。其中，电磁体部分安装在门框上，衔铁安装在门上。

图5-4-2　电锁

（a）电控阴极门锁；（b）电控插锁；（c）磁力门锁

2.线材

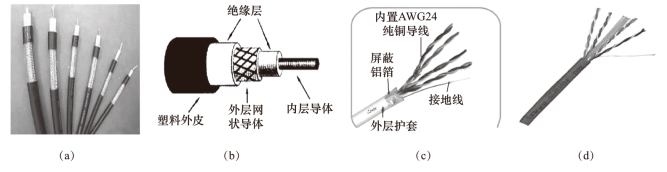

楼宇对讲系统一般常用线材为同轴电缆、双绞线等，如图5-4-3 所示。

（1）同轴电缆：主要适用于传输数据、音频、视频等通信设备。通过同轴电缆传输视频信号，信号会衰减，信号频率越高，衰减越大。一般来说，SYV75-3电缆可以传输150 m、SYV75-5 可以传输300 m、SYV75-7 可以传输500 m。

（2）双绞线：利用双绞线传输视频信号是近几年才兴起的技术，所谓的双绞线一般是指超五类网线。该技术与传统的同轴电缆传输相比，其优势越来越明显，其布线方便、线缆利用率高、传输距离远（可以达到1 500 m）。(www.daowen.com)

图5-4-3　楼宇对讲系统常用线材

（a）不同线径电缆；（b）同轴电缆；（c）超五类四对；（d）屏蔽双绞线

3.接收天线

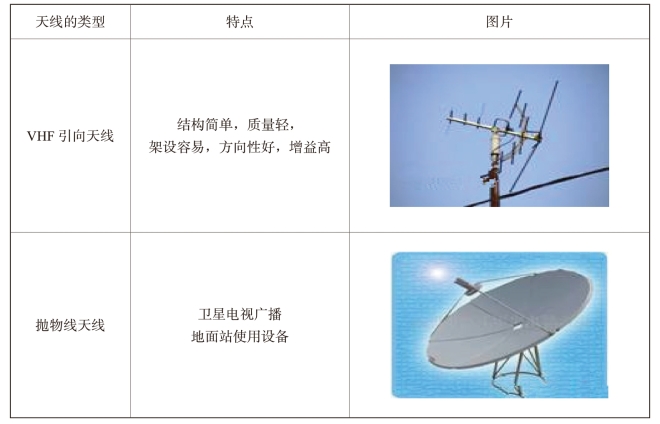

接收天线是为获得地面无线电视信号，调频广播信号，微波传输电视信号和卫星电视信号而设立的。天线性能的高低对系统传送的信号质量起着重要的作用，常选用方向性强，增益高的天线，并将其架设在易于接收、干扰少、反射波少的高处，见表5-4-1。

表5-4-1　天线的类型、特点

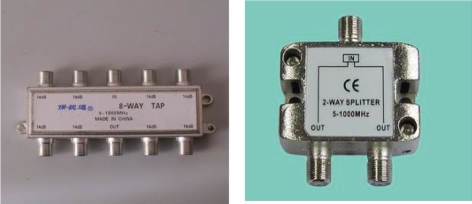

分配器分配的几路信号和分支器取出的部分干线信号通过传输电缆传输而组成传输分配网络。在分配网络中元件之间用馈线（同轴电缆）连接，它是信号传输的通路，可分为主干线（接在前端与传输分配网络）、干线（分配网络中的信号传输）、分支线（分配网络与用户终端连接），如图5-4-4 所示。

图5-4-4　传输分配网络

4.水晶头

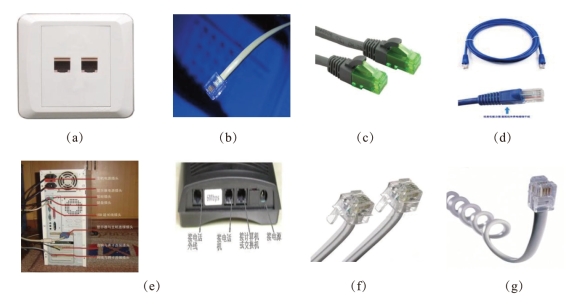

水晶头是网络连接中重要的接口设备。它是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通信，因其外观像水晶一样晶莹透亮而得名为“水晶头”。其主要用于连接网卡端口、集线器、交换机、电话等，如图5-4-5所示。

图5-4-5　水晶头

（a）接线面板；（b）宽带水晶头；（c）宽带水晶头网线；（d）电话水晶头；（e）宽带接线端；（f）电视水晶头

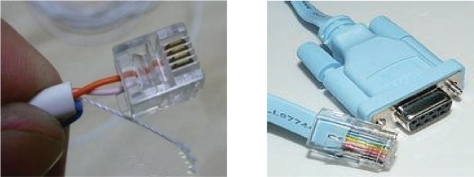

电话的水晶头有两种，一种是输入线，另一种是听筒线，如图5-4-6 所示。这两种线的水晶头都有四个接线槽，区分它们的方法如下：

（1）输入线水晶头比听筒线水晶头大。

（2）输入线是直的，而听筒线是做成弹簧状的。

（3）输入线的接法可不分正负，将线插入中间两个槽，再用压片压紧、压实即可。

（4）听筒线中间两个槽是麦克连接端，两边的槽是受话器连接端。

图5-4-6　水晶头种类

弱电配电箱如图5-4-7 所示。

图5-4-7　弱电配电箱

（a）电视接线箱；（b）电视接线画板；（c）单口电视接线面板；（d）双口电视接线面板

家居弱电配电箱又叫作多媒体信息箱，其主要功能是将住宅进户的电话线、电视线、宽带线集中在一起，统一分配，提供高效的信息交换与分配、布局。

电视插座的连接方法如下：

（1）拆下FL 型接头和卡圈套入电缆头。

（2）将FL 型接头套入电缆屏蔽层和外保护套之间，并顶到头。

（3）将卡圈套入FL 型接头与电缆结合处，并用钳子扎紧。

（4）将FL 型接头旋入插座外螺纹并拧紧。

电话通信系统是各类建筑物必须设置的系统。其为智能建筑内部各类办公人员提供“快捷便利”的通信服务。

电话通信系统主要包括用户交换设备、通信线路网络及用户终端设备三大部分。
