项目导入

工程建设程序及图样的作用

1.一幢楼是如何建起来的，需要经过哪些阶段？

2.建一幢楼需要哪些专业人员的配合？

3.你能想到的建筑施工企业的岗位有哪些？你将来打算从事何种岗位工作？

想一想

一、工程建设的基本程序

工程建设项目实施过程划分为六个工作阶段，如图1-0-1 所示。

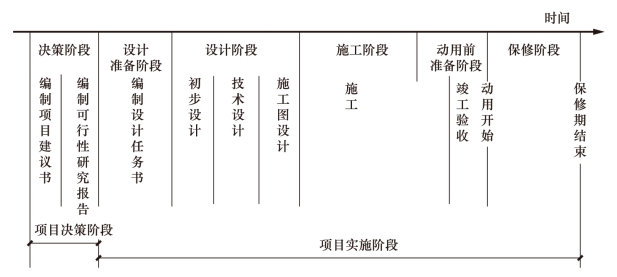

图1-0-1　工程建设项目实施过程划分

（1）决策阶段。决定项目“做不做”的问题。

（2）设计准备阶段。决定项目“怎么做”的问题。(www.daowen.com)

（3）设计阶段。完成项目各项预控计划的编拟，确定项目的预控指标，为项目的目标管理奠定较为牢固的基础。

（4）施工阶段。业主下达项目开工令开始直至项目竣工验收交付使用全过程的控制。

（5）动用前准备阶段。对工业工程项目施工后期的工业设备调试与试运行、试投产的工作安排。

（6）保修阶段。在此过程中，需要设计方、施工方、监理方等各方互相配合，同时，在设计阶段或施工阶段还需要设计方或施工方不同专业人员之间相互配合。图1-0-2 所示为建筑工程项目部人员配备情况。从图中大家可以初步了解施工阶段的岗位设置。

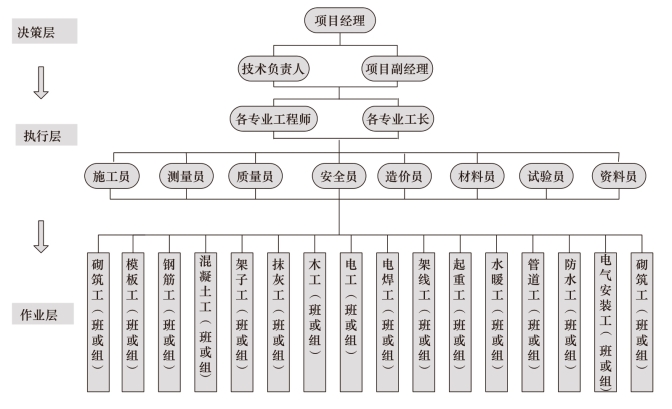

图1-0-2　项目部人员配备情况

二、工程图样的作用

在工程技术中，根据投影原理及国家标准规定表示工程对象的形状、大小及技术要求的图称为工程图样。

对设计单位的设计人员来说，图纸是表达设计意图的唯一有效途径；施工单位的各个岗位施工人员要实现设计意图，建成工程实体，必须读懂图纸；监理人员进行质量控制、进度控制、投资控制，必须依据图纸才能完成任务。就像人们日常生活中用语言交流一样，在工程技术界，本单位各岗位人员之间、各单位技术人员之间，在表达和交流设计意图、解决技术问题时也需要交流，但由于工程项目具体内容的复杂性，仅仅靠口头的语言交流是远远不够的，只有通过图纸上的“图样”才能准确、详细地记录和表达设计意图与要求，明确施工、制作的依据和质量，所以，工程图样理所当然地成为工程技术界的“语言”，读懂图纸和绘制图样也就成为所有从事建筑行业的技术人员所必须掌握的核心能力之一。无论从事预算员、施工员、质检员等何种岗位工作，首要条件是要能够读懂图纸。

做一做

阅读本书的目录并结合网络上的知识，了解本课程的主要内容及其特点；了解本课程的教学模式、任务驱动；了解学习要求和学习方法，制订本课程的学习计划。
