发动机冷却系由水泵、散热器、冷却风扇、节温器及报警装置等组成，如图3-46所示。它能够使发动机在所有工况下都保持在适当的温度范围内。冷却系统既要防止发动机过热，也要防止冬季发动机过冷。

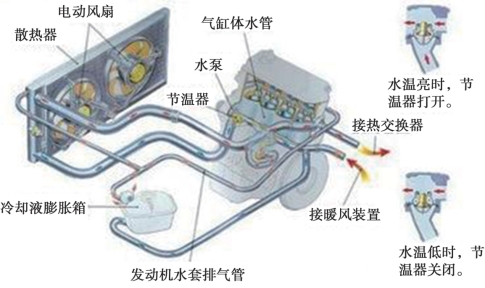

图3-46　发动机冷却系统示意图

1.散热器

增大散热面积，加速水的冷却。冷却水经过散热器后，其温度可降低10～15℃，为了将散热器传出的热量尽快带走，在散热器后面装有风扇与散热器配合工作。

发动机水冷系统中的散热器由进水室、出水室、主片及散热器芯等三部分构成。按照散热器中冷却液流动的方向可将散热器分为纵流式和横流式两种，如图3-47所示。

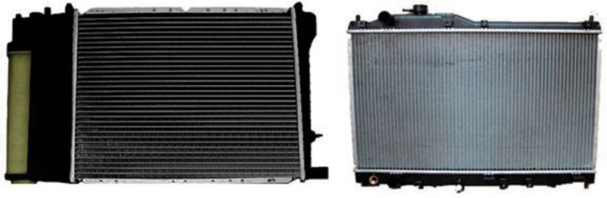

图3-47　横流式散热器和纵流式散热器

2.冷却风扇

冷却风扇的作用是当风扇旋转时吸进空气，使其通过散热器，以增强散热器的散热能力，加速冷却液的冷却。目前汽车上采用的冷却风扇采用电动风扇，控制装置会根据水温高低控制风扇电机的转速，以达到适度散热的目的，如图3-48所示。

3.水泵

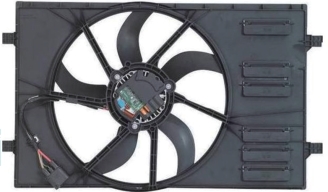

图3-48　冷却风扇

对冷却水加压，加速冷却水的循环流动，保证冷却可靠。车用发动机上多采用离心式水泵，离心式水泵具有结构简单、尺寸小、排水量大、维修方便等优点。由水泵壳体、水泵轴、叶轮及进、出水管等组成，如图3-49所示。

图3-49　水泵的结构图

水泵一般由发动机的曲轴通过V带驱动。传动带环绕在曲轴带轮和水泵带轮之间，曲轴一转水泵轴也就跟着运转，水泵轴又带动叶轮转动，从而实现将机械能转化为液压能。叶轮是水泵工作的核心，叶轮本身的运动很简单，只是和轴一起旋转。但由于叶片的作用，叶轮中液体的运动是很复杂的；一方面随叶轮旋转作牵连运动，一方面在叶片的驱使下不断地从旋转着的叶轮中甩出，即相对叶轮的运动。因此叶轮的外径大小，叶轮叶片的高低及角度，以及与水泵壳体的间隙，直接影响着水泵的性能，如图3-50所示。

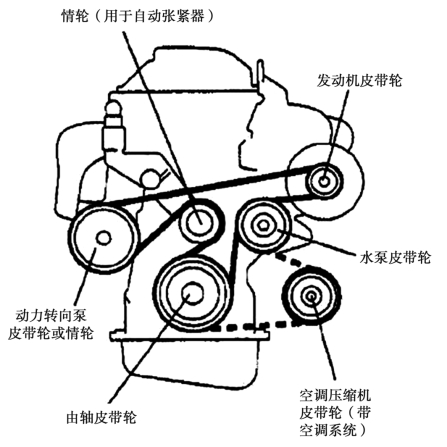

图3-50　水泵的驱动

4.节温器(www.daowen.com)

节温器的作用是根据冷却水温度的高低自动调节进入散热器的水量，改变水的循环范围，以调节冷却系的散热能力，保证发动机在合适的温度范围内工作。节温器实物图，如图3-51所示。

汽车发动机使用的节温器为蜡式节温器，当冷却温度低于规定值时，节温器感温体内的精致石蜡呈固态，节温器阀在弹簧的作用下关闭发动机与散热器之间的通道，冷却液经水泵返回发动机，进行发动机内小循环。当冷却液温度达到规定值后，石蜡开始融化逐渐变为液体，体积随之增大并压迫橡胶管使其收缩。在橡胶管收缩的同时对推杆作用以向上的推力，推杆对阀门有向下的反推力使阀门开启。这时冷却液经由散热器和节温器阀，再经水泵流回发动机，进行大循环。节温器大多数布置气缸盖出水管路中，这样的优点是结构简单，容易排除冷却系统中的气泡；缺点是节温器在工作时经常开闭，产生振荡现象，如图3-52所示。

图3-51　节温器实物图

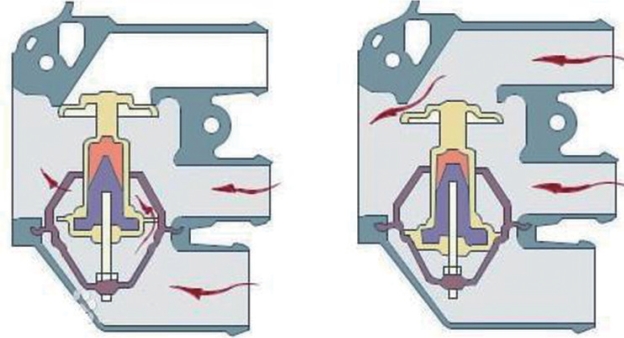

图3-52　蜡式节温器的工作原理

5.冷却液

冷却液由水、防冻剂、添加剂三部分组成，按防冻剂成分不同可分为酒精型、甘油型、乙二醇型等类型的冷却液。酒精型冷却液是用乙醇(俗称酒精）作防冻剂，价格便宜，流动性好，配制工艺简单，但沸点较低、易蒸发损失、冰点易升高、易燃等，现已逐渐被淘汰；甘油型冷却液沸点高、挥发性小、不易着火、无毒、腐蚀性小，但降低冰点效果不佳、成本高、价格昂贵，用户难以接受，只有少数北欧国家仍在使用；乙二醇型冷却液是用乙二醇作防冻剂，并添加少量抗泡沫、防腐蚀等综合添加剂配制而成。由于乙二醇易溶于水，可以任意配成各种冰点的冷却液，其最低冰点可达-68℃，这种冷却液具有沸点高、泡沫倾向低、粘温性能好、防腐和防垢等特点，是一种较为理想的冷却液，目前国内外发动机所使用的和市场上所出售的冷却液几乎都是这种乙二醇型冷却液，如图3-53所示。

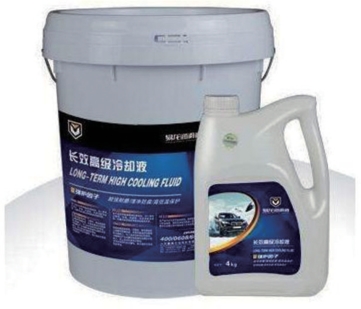

图3-53　冷却液

冷却液具有四大功能：

(1）冬季防冻

为了防止汽车在冬季停车后，冷却液结冰而造成水箱、发动机缸体胀裂，要求冷却液的冰点应低于该地区最低温度10℃左右，以备天气突变。

(2）防腐蚀

冷却系统中散热器、水泵、缸体及缸盖、分水管等部件是由钢、铸铁、黄铜、紫铜、铝、焊焊锡等金属组成，由于不同的金属的电极电位不同，在电解质的作用下容易发生电化学腐蚀；同时冷却液中的二元醇类物质分解后形成的酸性产物、燃料燃烧后行的酸性废气也可能渗透到冷却系统中，促进冷却系统腐蚀。冷却系统腐蚀会使散热器水箱的下水室、喷油嘴隔套、冷却管道、接头以及水箱排管发生故障，同时腐蚀产物堵塞管道，引起发动机过热甚至瘫痪；若腐蚀穿孔，冷却液渗入燃烧室或曲轴箱会产生严重的破坏，因为当冷却液或水与体贴油混合时，产生油污和胶质，削弱润滑，使得阀、液压阀推杆和活塞环黏结。因而冷却液中都加入一定量的防腐蚀添加剂，防止冷却系统产生腐蚀。

(3）防水垢

冷却液在循环中应尽可能少地减少水垢的产生，以免堵塞循环管道，影响冷却系的散热功能。综上所述，在选用、添加冷却液时，应该慎重。首先，应该根据具体情况去选择合适配比的冷却液。其次，添加冷却液。将选择好配比的冷却液添加到水箱中，使液面达到规定位置即可。

(4）防开锅

符合国家标准的冷却液，沸点通常都是超过105℃，比起水的沸点100℃，冷却液能耐受更高的温度而不沸腾(开锅），在一定程度上满足了高负荷发动机的散热冷却需要。
