发动机型号的统一规定

时间:2023-08-19 理论教育 版权反馈
【摘要】:装在轿车或多用途载客车上的发动机,都按规定标明了发动机专业制造厂、型号及生产编号。为了便于发动机的生产管理和使用,国家标准《发动机产品名称和型号编制规则》对发动机的名称和型号作了统一规定。

发动机型号的统一规定

发动机型号是发动机生产企业按照有关规定、企业或行业惯例以及发动机的属性,为某一批相同产品编制的识别代码,用以表示发动机的生产企业、规格、性能、特征、工艺、用途和产品批次等相关信息。如燃料类型、气缸数量、排量和静制动功率等。装在轿车或多用途载客车上的发动机,都按规定标明了发动机专业制造厂、型号及生产编号。为了便于发动机的生产管理和使用,国家标准(GB725—82)《发动机产品名称和型号编制规则》对发动机的名称和型号作了统一规定。

1.汽油发动机型号的含义

汽油发动机型号的排列顺序及符号所代表的意义如图3-14所示。

图3-14 汽油发动机型号的排列顺序

(1)产品系列符号。

(2)产品换代标志符号。

上述两项可选用相应的字母表示,通常不使用。

(3)缸数符号:单缸为“1”,双缸为“2”,依次类推。

(4)气缸排列形式符号:表示气缸放置形式或多缸排列形式。用字母“V”时,表示双缸或缸数为偶数,多缸机多成V形排列;用字母“P”时,表示气缸平卧放置;不用符号时,表示直列及单缸卧式。

(5)冲程符号:字母“E”时表示二冲程;不采用符号时则表示四冲程

(6)缸径符号:用气缸直径(mm)数表示。

(7)结构特征符号:无符号表示水冷,“F”表示风冷。

(8)用途特征符号:汽车用发动机用“Q”表示,摩托车发动机用“M”表示,无符号表示通用型。

(9)型号的区分符号:一般不常用。

2.汽油发动机型号举例

1E65F:单缸,二行程,缸径65mm,风冷通用型。(www.daowen.com)

4100Q:四缸,四行程,缸径100ITlIn,水冷车用。

4100Q-4:四缸,四行程,缸径100rnn2,水冷车用,第四种变型产品。

CA6102:六缸,四行程,缸径102mm,水冷通用型。CA表示系列符号。

8V100:八缸,四行程,缸径100mm,V型,水冷通用型。

3.柴油发动机型号的含义

柴油发动机型号的排列顺序及符号所代表的意义如图3-15所示。

(1)首部:包括产品系列代号、换代符号和地方、企业代号,有制造厂根据需要自选相应的字母表示,但须经行业标准标准化归口单位核准、备案。

(2)中部:由缸数符号、气缸布置形式符号、冲程符号和缸径符号组成。

(3)后部:由结构特征符号和用途特征符号组成。

(4)尾部:区分符号。同一系列产品因改进等原因需要区分时,由制造厂选择适当的符号表示,后部与尾部可用“-”分隔

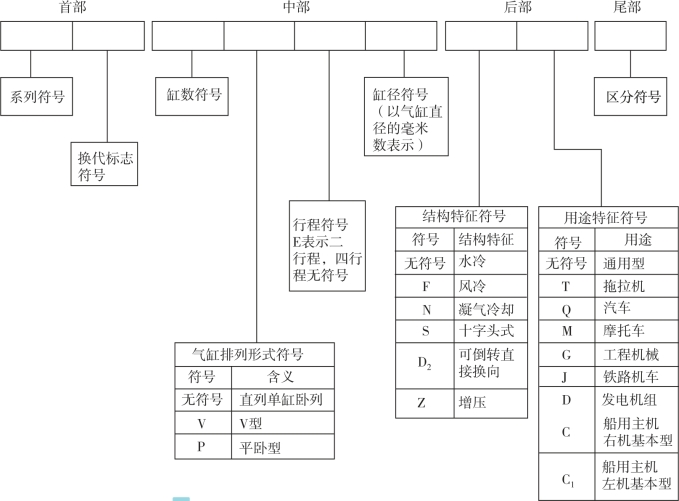

图3-15 柴油发动机型号释义

4.柴油发动机型号举例

195:单缸,四行程,缸径95mm,水冷通用型。

165F:单缸,四行程,缸径65mm,风冷通用型。

495Q:四缸,四行程,缸径95mm,水冷车用。

X4105:四缸,四行程,缸径105mm,水冷通用型。X表示系列符号。
