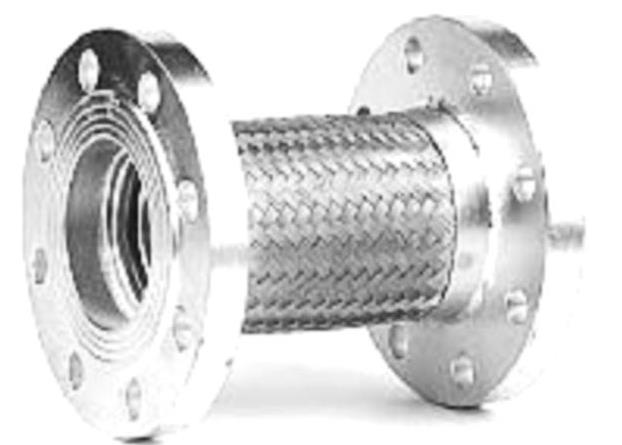

图3-27 软管

汽车在进行喷涂的过程中，大部分漆雾都会飘浮在空气中，污染空气并对人体产生危害。且当喷雾浓度达到一定程度后，还会造成火灾甚至发生爆炸。对小件、单件进行喷漆时，可以在通风的地方施工。工件量多或者尺寸大的时候，则应在喷漆间进行操作。喷漆间的作用就是将被污染的空气限制在一定区域内，对漆雾进行处理，使之成为比较清洁的空气后再排出室外，并使操作者得到符合卫生安全规范的工作环境。同时，也为喷涂工件提供理想的施工条件。

1.对喷漆间的基本要求

1）进入喷漆间的空气，必须经过过滤，要保证空气中无尘。在寒冷的冬季，过滤后的空气还需要适当的加热，达到喷漆间施工工艺的要求。

2）空气在室内的流动方向，必须与重力的方向相同，由天花板流向地面。

3）空气的流速要达到16～40m/s。也就是空气量至少要达到每分钟更换两次。

4）喷漆间与外面应达到有效的密封，防止在排气时外界的灰尘乘虚而入。

5）喷漆间内的空气，应经过地下管路过滤后排到外面大气中，以防止对大气的污染。

6）进入喷漆间的清洁空气，应该大于室内空气的排出量。要维持室内处于微正压状态，防止外界尘土进入室内，并迫使废气下行排出。

7）喷漆间内的噪声不允许超标，一般规定其室内的噪声小于85dB。

8）喷漆间内应该设有灭火装置，且符合安全防火的要求。

2.喷漆间的类型

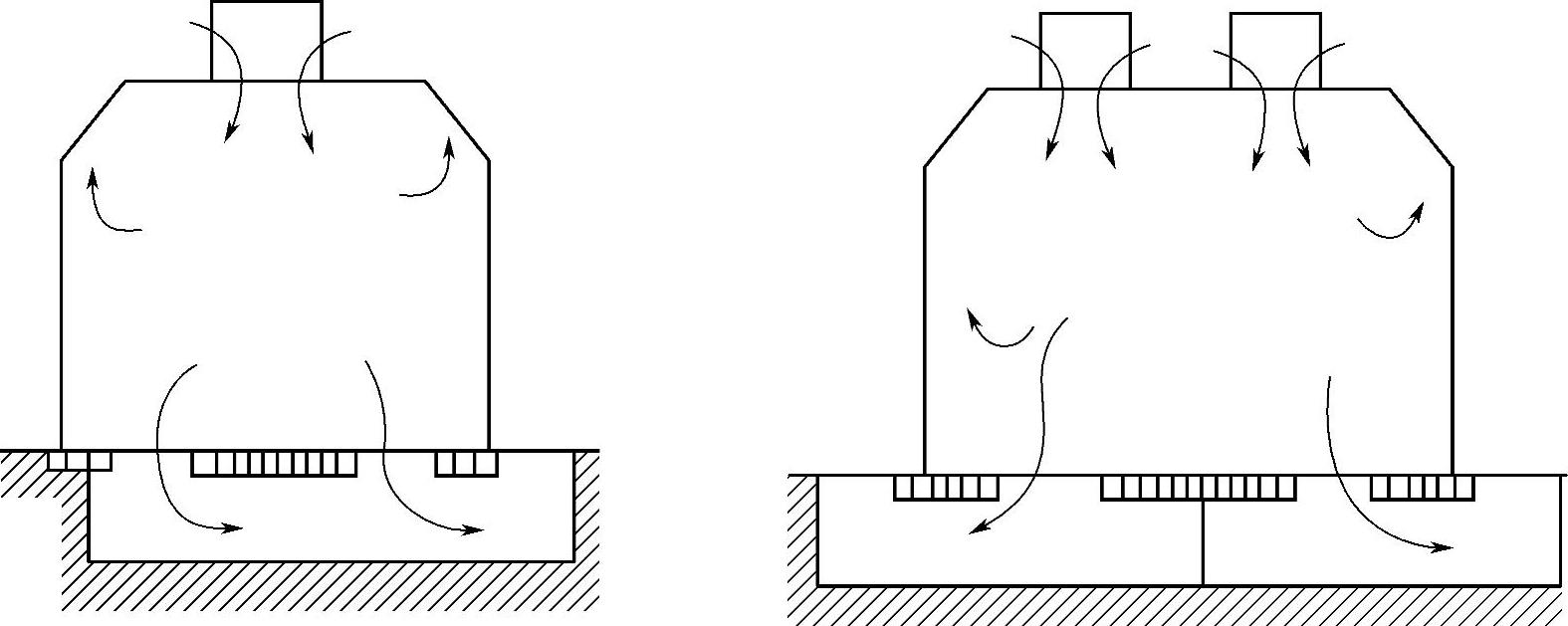

1）按照喷漆间抽风方式：可以分为侧抽风式和底（下）抽风式。侧抽风式现在已基本被淘汰，喷漆间的单侧与双侧底抽风形式见图3-28。

2）按照结构形式分为湿式喷漆室、通过式喷漆室和敞开式喷漆室。

3）按照过滤装置的结构分为干式过滤和湿式过滤。干式过滤又分为折流式和滤网式。湿式过滤又分为喷淋式过滤装置、多级水帘式过滤装置和水旋式喷漆间，另外还有比较先进的蜗形水帘式和无泵式过滤装置。

3.喷漆间基本结构

喷漆间结构的基本特征如下：

1）合理的气流分布。从空气清洁器中送进来的气流运动速度逐渐增大，在接近扩散装置的时候，气流达到相当高的速度而被喷出，屋顶中间部分的气流向下运动，与中心抽风系统结合，把汽车车身团团包围，这样可以避免发生过度喷涂，而且可以把剩下的漆雾顺利带走。屋顶两侧的气流从喷漆间的照明装置及玻璃墙掠过，使漆雾和灰尘不至于沉积。

2）底面设有中心抽气系统，排除漆雾效果好。地面设有一层铁栅，其下中心部位有与水面持平的排气管。排气管之间的距离，双排为2m，单排为1m，这就是中心抽气系统。不工作时，水面处于静止状态；工作时，排风机工作，排气管内形成强大的涡流。这个时候，过剩的漆雾在排气管内与水充分混合而喷到下层。正对排气管下口处，设有带小孔的隔板，对喷下来的水流起缓冲作用。在屋顶气流和中心抽气系统的共同作用下，99.88%的漆雾都可以混入水中，因此，排气系统便可以做到无漆尘落入。

图3-28 喷漆间的单侧与双侧底抽风形式

3）喷漆间两侧是玻璃，墙上设有小门，室内清洁明亮，视野清晰，进出方便。

4）不存在水管喷嘴堵塞现象。(www.daowen.com)

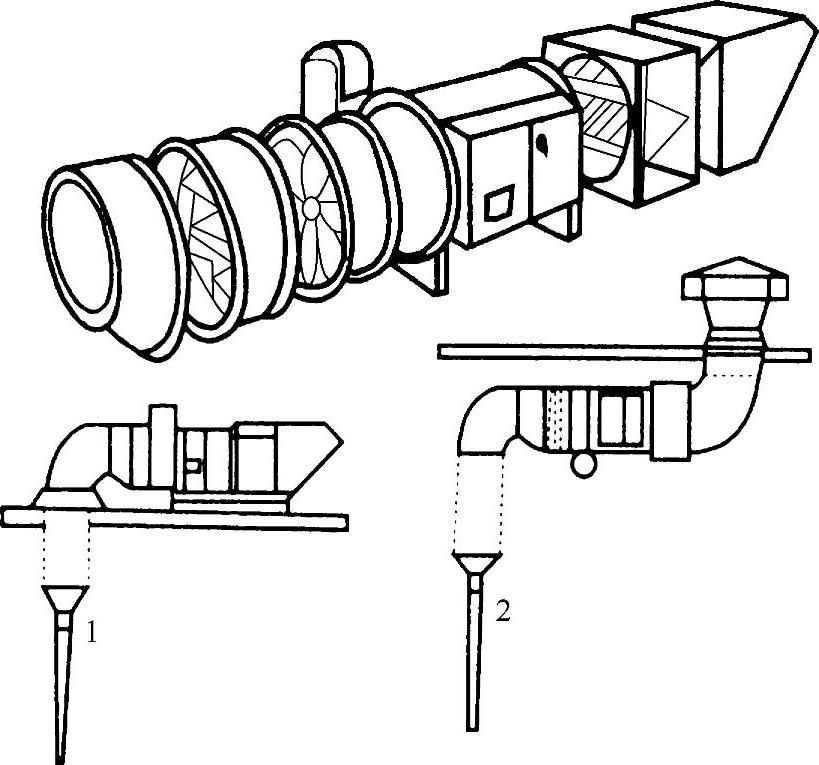

5）从顶部向室内输送新鲜的空气，且应该保持一定的风量、湿度、温度和清洁度。为此，进入喷漆间内的空气要经过清洁器才能进入。空气清洁器一般由空气过滤器、增湿漆、气流调节器、风扇等组成。为了防止冬季气温较低给喷漆带来不良影响，在空气供给系统中还需要增设恒温装置，用来提供适宜的空气来满足喷漆的要求。专门为喷漆间设计的独立换气系统如图3-29所示，可以把清洁和干燥的过滤空气从外面输送到室内。在比较寒冷的天气还可以把空气加热之后再补充到喷漆间。

6）目前喷漆间的换气系统有三种形式：正向流动喷漆间、反向流动喷漆间和下向流动喷漆间。

图3-29 独立换气系统

1—水平进气引导空气进入 2—垂直进气引导空气进入

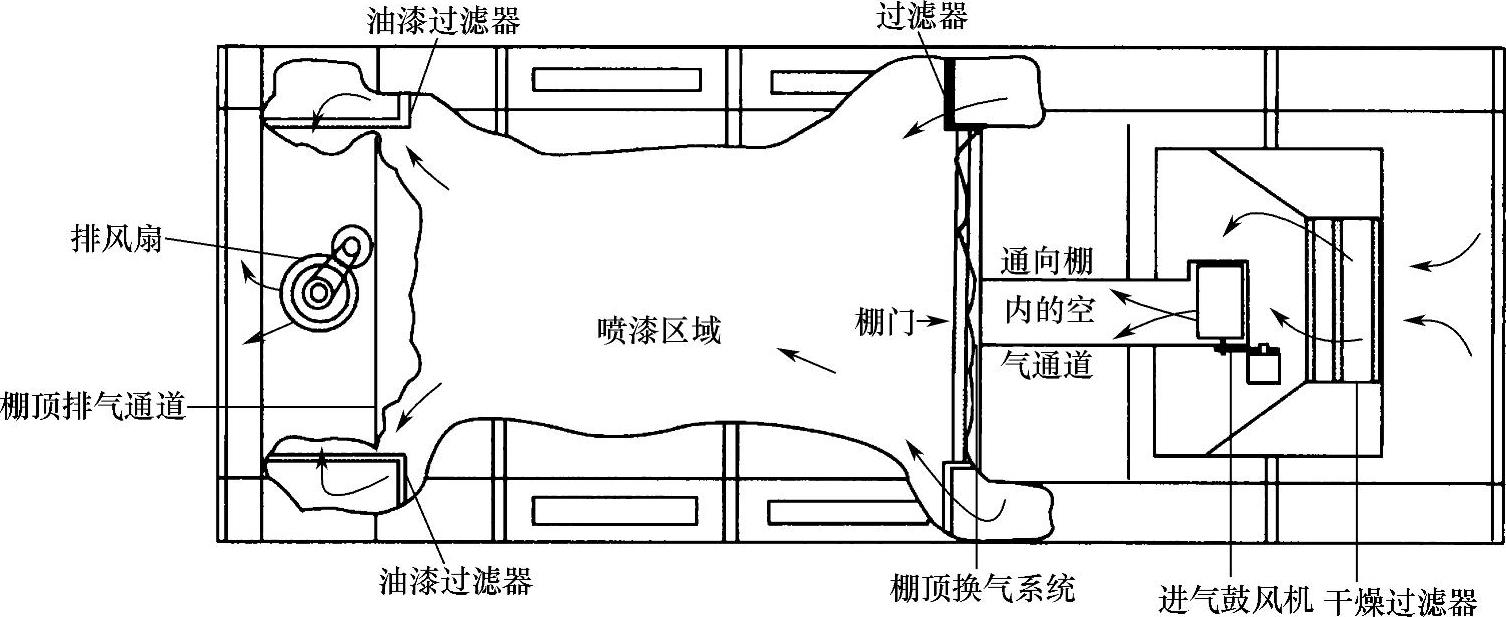

正向流动喷漆间就是汽车从空气口进入，沿着气流方向进入喷漆间，从另外一端空气出口离开，气流是从汽车尾部向前吹的，如图3-30所示。

图3-30 正向流动式喷漆间

反向流动喷漆间的气流从车前吹到车后，就是汽车倒着进入喷漆房，汽车迎着气流方向驶入。

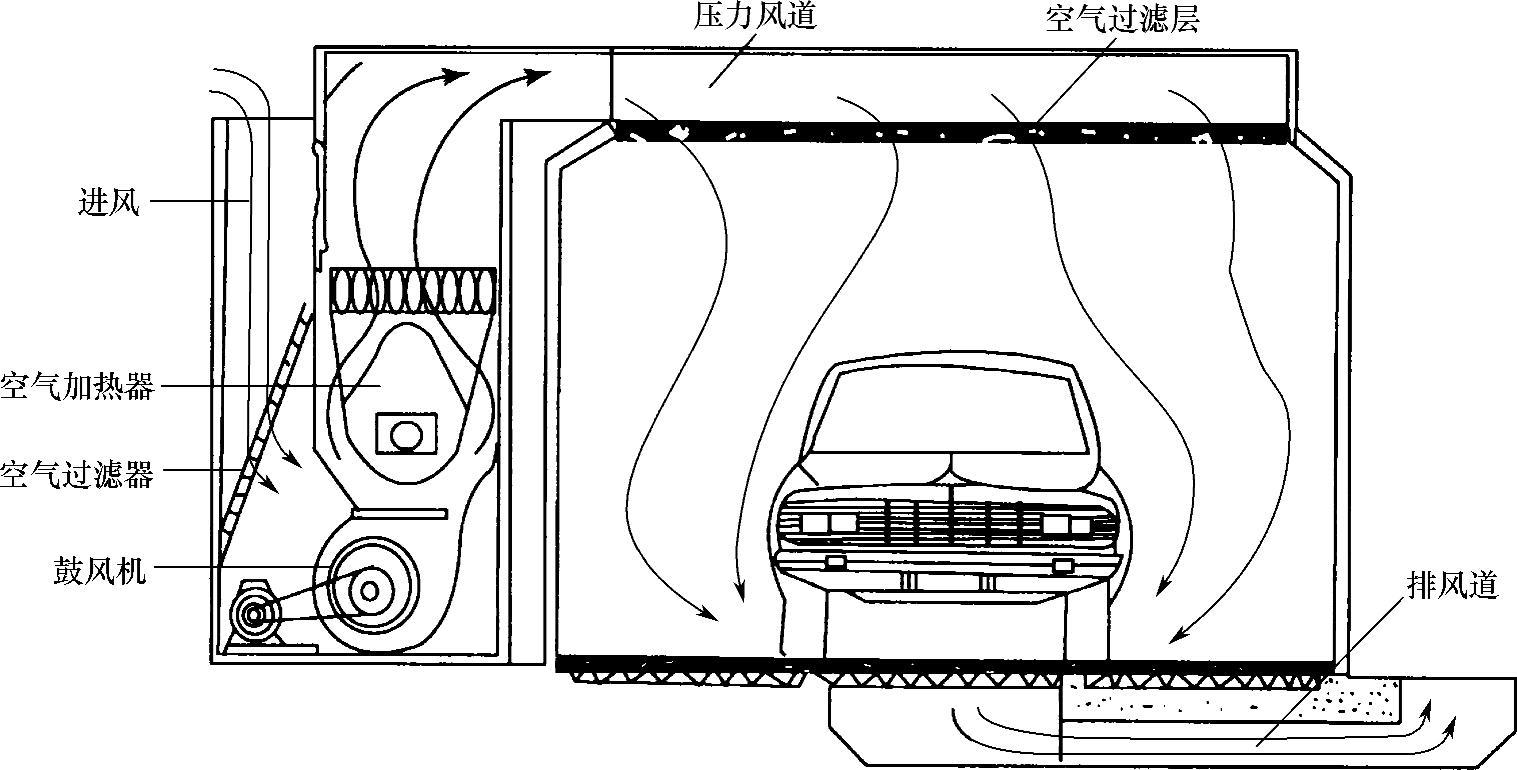

下通风式喷漆间的气流是从喷漆间的天花板向下流动，从地板的格栅处排出。气流在汽车表面形成一层包围层，使漆雾不会沉积、污染已喷过的表面，保证喷漆作业的质量。这类喷漆间目前应用得最广泛，如图3-31所示。

图3-31 下通风式喷漆间

4.喷漆间的正确使用和维护

喷漆间的主要功能是为喷漆工序提供良好的工作环境。影响喷漆质量的重要因素是周围环境，如空气的清洁程度、温度和湿度等。通常情况下进入喷漆间的人员和物品都会带来一定的污染，同时进入房内的空气更是主要的污染源。

正确使用和维护喷漆间的注意事项主要有以下几个方面：

1）定期清洗内部墙体、地板等表面上的灰尘、油污，做好日常的保洁工作。

2）喷漆间内禁止存放零件、涂料、包装纸和衣物等，以防止影响涂装施工质量。

3）喷漆间内在清洗地板的时候应该防止水飞溅到车身上，并且要对污水及时进行处理。

4）定期检查、及时更换干式过滤系统中的滤网；湿式过滤系统中的水位应该保持正常，并在水中加入添加剂。

5）定期对喷漆间的排风扇和电动机进行维护与保养。

6）定期检查喷漆间周围的密封情况，以防止灰尘进入。

7）汽车进入喷漆间前应该清洗干净，并用压缩空气对车身上的缝隙和沟槽等不容易清洗的地方进行彻底清洁。
