空气压缩机的种类很多，按其工作原理可分为容积式压缩机和速度式压缩机两种。容积式压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；速度式压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。

现在常用的空气压缩机有活塞式空气压缩机（图3-15），螺杆式空气压缩机（图3-16），螺杆式空气压缩机又分为双螺杆空气压缩机和单螺杆空气压缩机，以及离心式压缩机、滑片式空气压缩机和涡旋式空气压缩机。下面对各种压缩机进行一下简单介绍。

注：凸轮式，膜片式和扩散泵等压缩机没有列入其中，是因为它们用途特殊而且尺寸相对较小。

1）容积式压缩机是直接依靠改变气体容积来提高气体压力的压缩机，如图3-17所示。

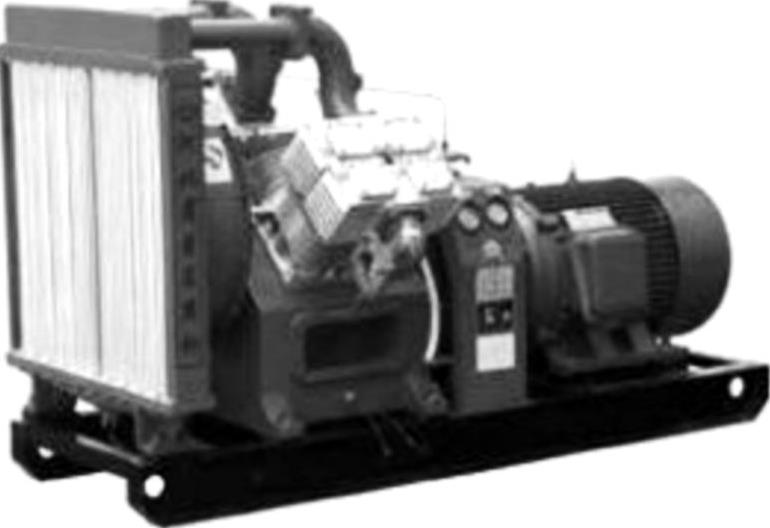

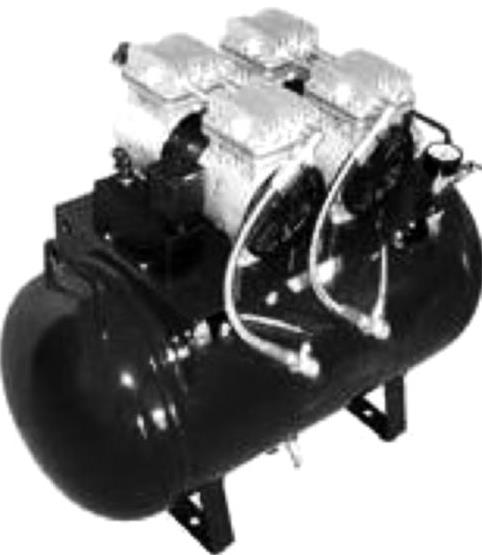

图3-15 活塞式空气压缩机

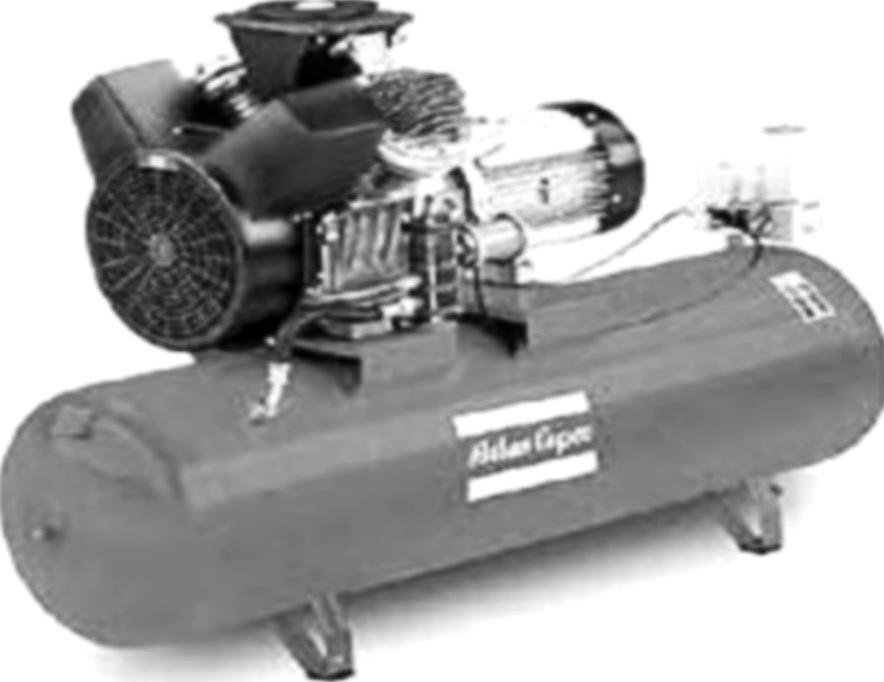

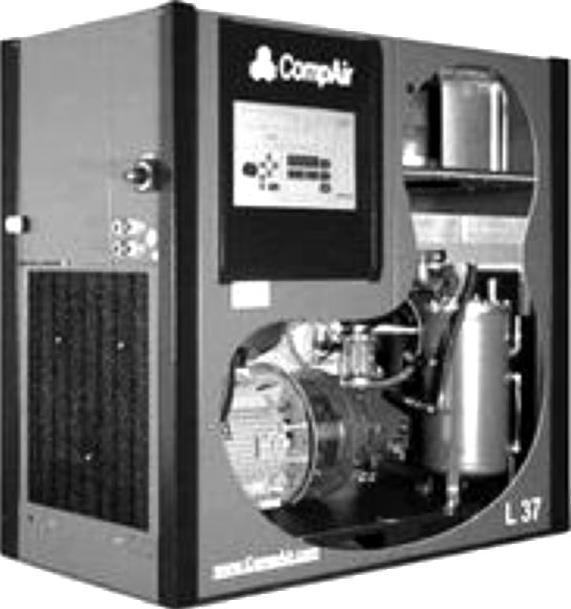

图3-16 螺杆式空气压缩机

2）往复式压缩机是容积式压缩机的一种，其压缩元件是一个活塞，在气缸内作往复运动，如图3-18所示。

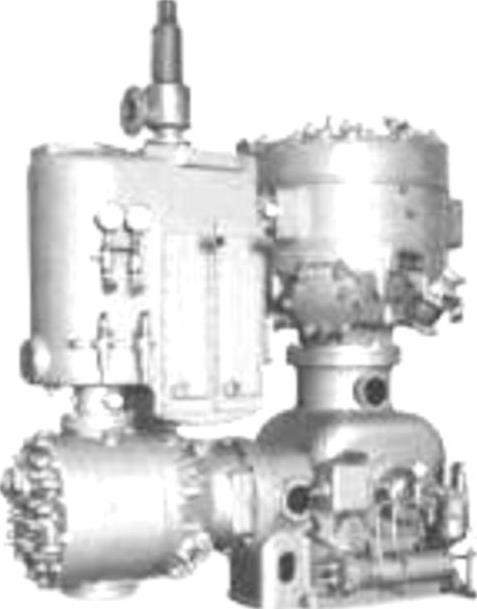

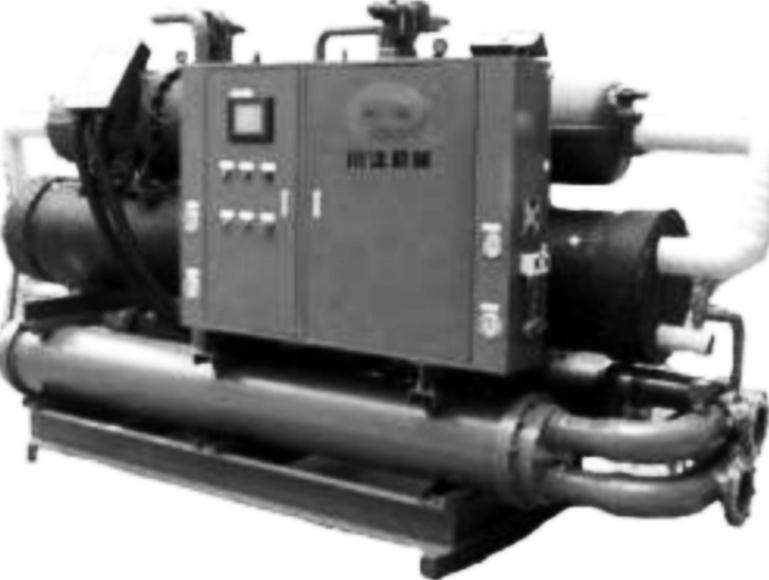

图3-17 容积式压缩机

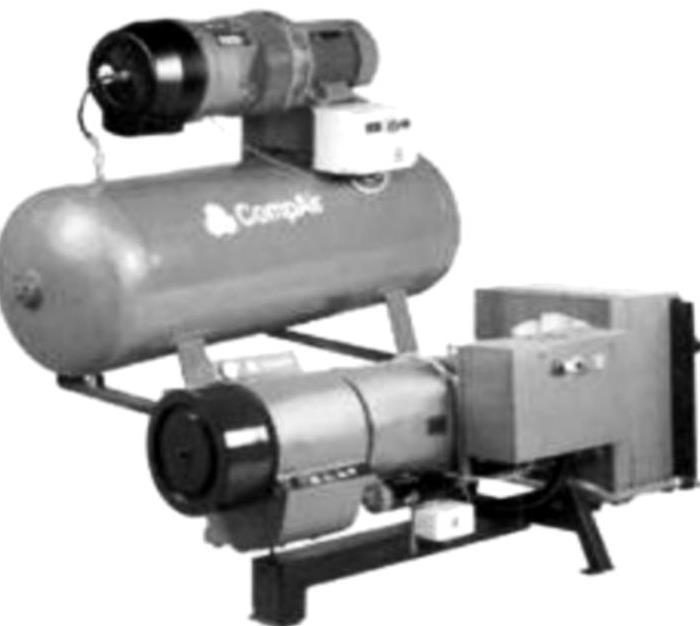

图3-18 往复式压缩机

3）回转式压缩机是容积式压缩机的一种，压缩是由旋转元件的强制运动实现的，如图3-19所示。

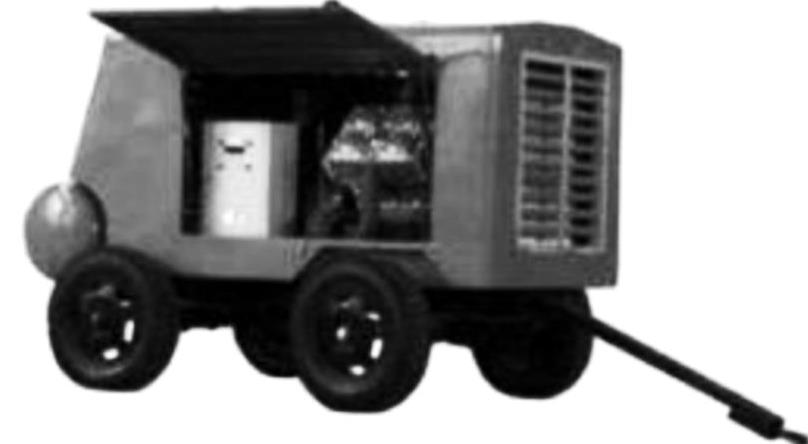

图3-19 回转式压缩机

图3-20 滑片式压缩机

4）滑片式压缩机是回转容积式压缩机的一种，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。截留于滑片之间的空气被压缩后排出，如图3-20所示。

5）液体-活塞式压缩机是回转容积式压缩机的一种，水或其他液体被当做活塞作压缩气体的运动，然后将气体排出，如图3-21所示。(www.daowen.com)

6）罗茨双转子式压缩机属回转容积式压缩机的一种，它通过两个罗茨转子互相啮合从而将气体截住，并将气体从进气口送到排气口，没有内部压缩，如图3-22所示。

图3-21 液体-活塞式压缩机

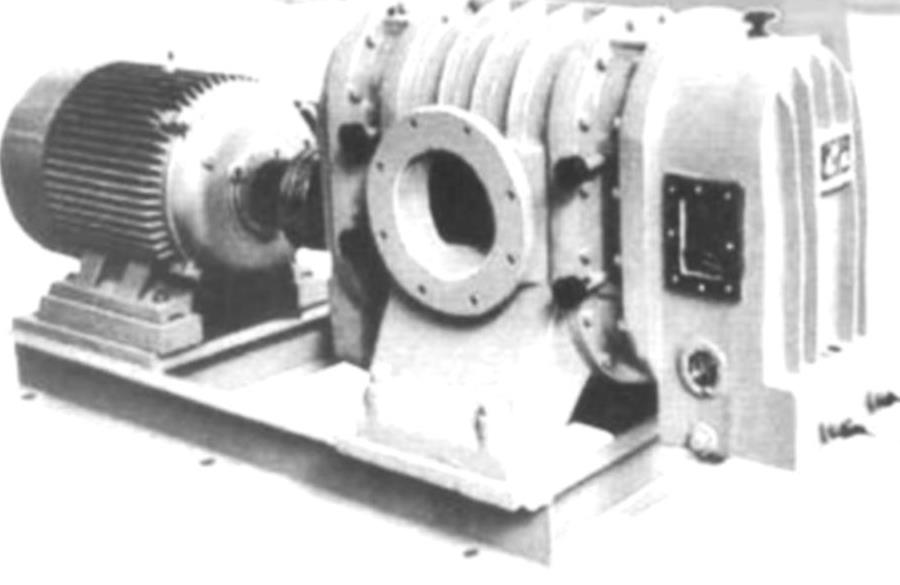

图3-22 罗茨双转子压缩机

7）螺杆压缩机是回转容积式压缩机的一种，通过两个带有螺旋形齿轮的转子相互啮合，从而将气体压缩并排出，如图3-23所示。

8）速度型压缩机是回转式连续气流压缩机的一种，其内部的高速旋转叶片使通过它的气体加速，从而将速度能转化为压力。这种转化部分发生在旋转叶片上，部分发生在固定的扩压器或回流器挡板上，如图3-24所示。

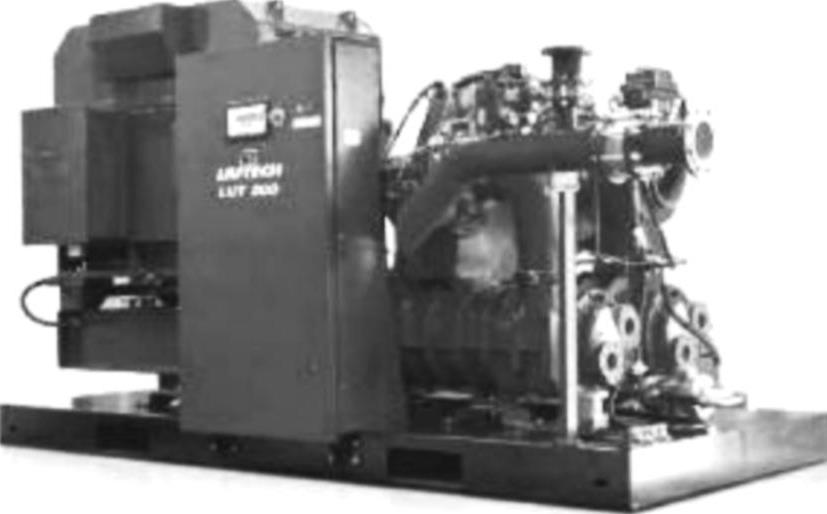

图3-23 螺杆压缩机

图3-24 速度型压缩机

9）离心式压缩机属于速度型压缩机，其内部有一个或多个旋转叶轮（叶轮上的叶片通常在侧面）使气体加速，主气流是径向的，如图3-25所示。

10）轴流式压缩机属于速度型压缩机，内部气体由装有叶片的转子加速，主气流是轴向的。

11）混合流式压缩机也属于速度型压缩机，其转子的形状结合了离心式和轴流式两者的一些特点。

12）喷射式压缩机利用高速气体或蒸气喷射流带走吸入的气体，然后在扩压器上将混合气体的速度转化为压力。

空气压缩机的选择主要依据起动系统的工作压力和流量。

气源的工作压力应比气动系统中的最高工作压力高20%左右，因为要考虑供气管道的过程损失和局部损失。如果系统中某些地方的工作压力要求较低，可以采用减压阀来供气。空气压缩机的额定排气压力分为低压（0.7～1.0MPa）、中压（1.0～10MPa）、高压（10～100MPa）和超高压（100MPa以上）四个档次，可根据实际需求来选择。常见使用压力一般为0.7～1.25MPa。首先按空气压缩机的特性要求，选择空压机的类型。再根据气动系统所需要的工作压力和流量两个参数，确定空压机的输出压力pc和吸入流量qc，最终选取空压机的型号。

图3-25 离心式压缩机
