汽车涂装技术:喷枪种类、工作原理及维护

1.喷枪的简介

喷枪由枪身和枪头构成。枪身和枪头通过一连接机构连接。枪头上有一喷嘴,该喷嘴内部焊有若干金属圆钢。连接机构包含法兰和链条销子。喷嘴制造成扁平状,这样更换比较方便,成本也较低,并能有效防止枪头脱落和磨损。它是汽车维修作业中的关键设备,是将涂料雾化后均匀地涂在板件表面,得到良好的防腐和涂装效果的主要设备。喷枪的功能是利用压缩空气对进入喷枪的涂料进行雾化,涂料在喷流中被分裂成微小、均匀的液滴附着在车身的表面,形成厚度均匀且具有光泽的薄膜。

2.喷枪的工作原理

空气压缩机产生的压缩空气,经喷枪前部的空气帽喷射出来时,就在与之相连的涂料喷嘴的前部产生了一个比空气大气压低的低压区(图3-1)。在喷枪口产生的这个压力差就把涂料从涂料罐中吸出来,并且在压缩空气高速喷射力的作用下,雾化成微粒喷洒在被涂物的表面(图3-2)。

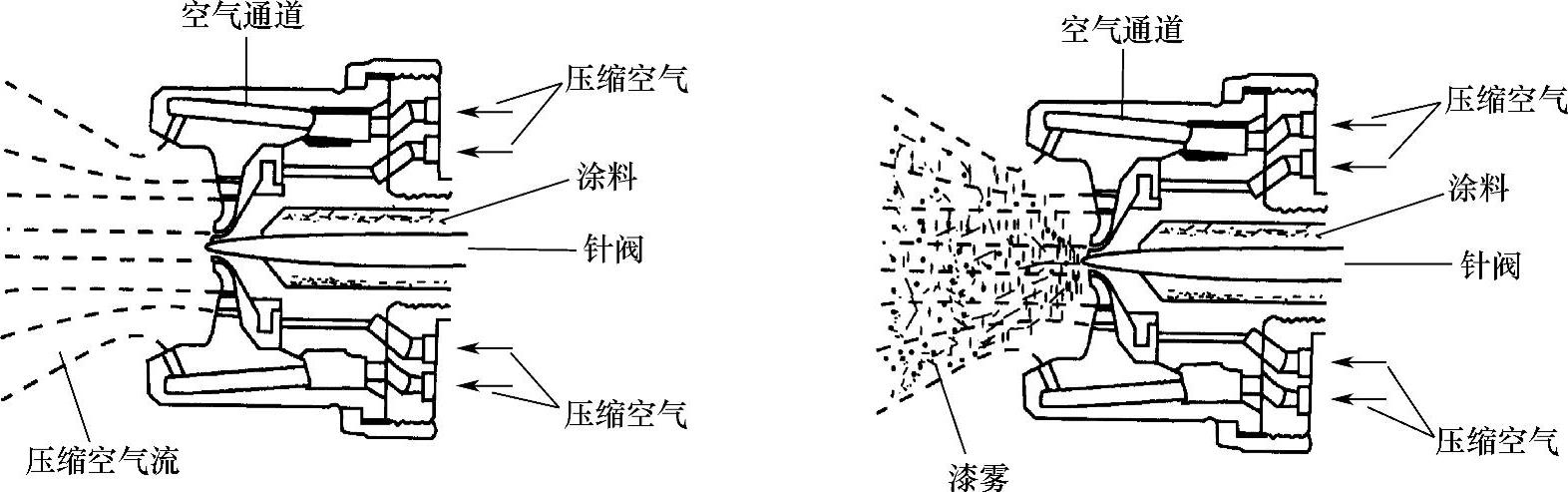

图3-1 空气喷枪工作原理图

3.喷枪的种类

根据喷枪的工作原理,可将喷枪分为三类。第一类,同时采用涂料重力及前端真空吸力的重力式(图3-3)。第二类,只用前端真空吸力的吸上式(图3-4)。第三类,涂料泵把涂料压送到喷嘴前端的压送式(图3-5)。另外,根据使用不同类型的涂料,还可以将喷枪分为底漆喷枪、面漆喷枪及小型喷枪,如图3-6所示。

4.喷枪的使用和保养

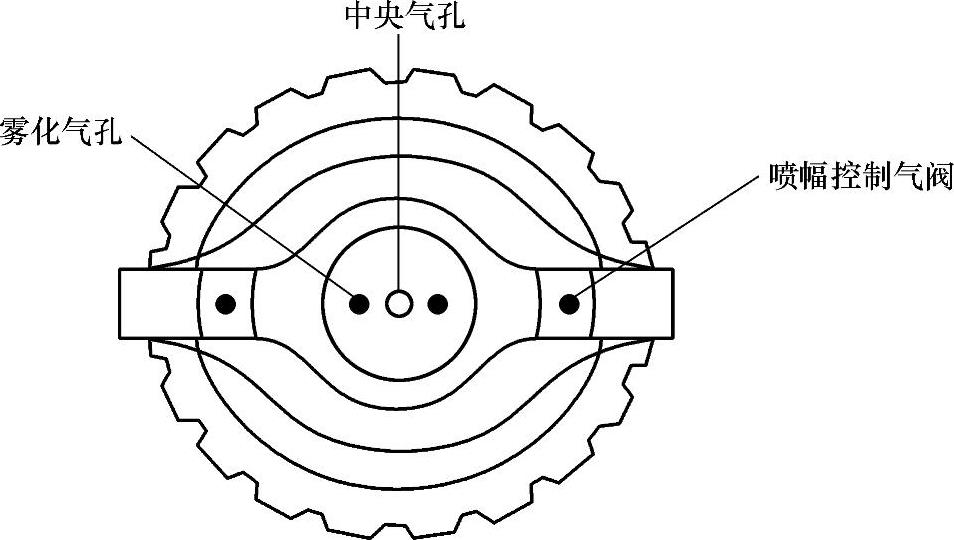

图3-2 喷枪空气帽

在选择喷枪的时候应该注意,底漆在涂层中主要起填平作用,增加涂层的厚度作用,所以底漆的力度相对较大,粘度也较大,也就是指喷漆量大,所以要选择的喷嘴是大口径的,下面的储罐也要大。而喷到面漆的时候,雾化程度要高,常选用雾化程度好、喷口小的喷枪。常用喷枪的喷嘴有不同口径,主要有0.6mm、0.8mm、1.0mm、1.2mm、1.3mm、1.5mm、1.6mm、1.8mm、2.0mm、2.2mm、2.5mm等类型。可以根据所喷的涂料类型和所喷的物质确定喷枪喷嘴的大小。例如口径2.0~2.5mm的喷嘴,常用来喷粒度较粗,粘度较大的底漆或者大面积喷涂。口径1.5~1.8mm的喷嘴主要用来喷涂面漆。口径0.6~1.3mm的喷嘴主要用来喷涂小型物件或者工艺品,如图3-7所示。

5.喷枪的调整

喷枪的调整主要是指出气量和出漆量的调整,这是两个互相联系的主要因素,出气量太小不容易使漆雾化,如果漆液滴落会使漆面涂膜不平整。出漆量的大小取决于出气量的大小。在喷涂之前要调整好合适的出气量和相应的出漆量,使漆液雾化好,并均匀地喷涂在物件上面。调整喷枪一要听(听气流的声音,知道气流的大小),二要看(看喷枪口漆液的雾化程度和扇形面积的大小)。使用喷枪的几个重要参数如下:

①空气压力:喷涂的空气压力一般为0.4~0.6MPa。

②喷幅宽度:喷涂在作业表面的宽度约为10cm。

③喷涂距离:喷涂的时候,喷嘴与物件的距离为15~20cm。

④移动速度:喷枪的移动速度一般为30~60cm/s。

⑤重叠范围:喷涂时每一枪的重叠范围1/2~1/3。

⑥喷涂角度:枪嘴与被喷物之间的角度一般为90°。

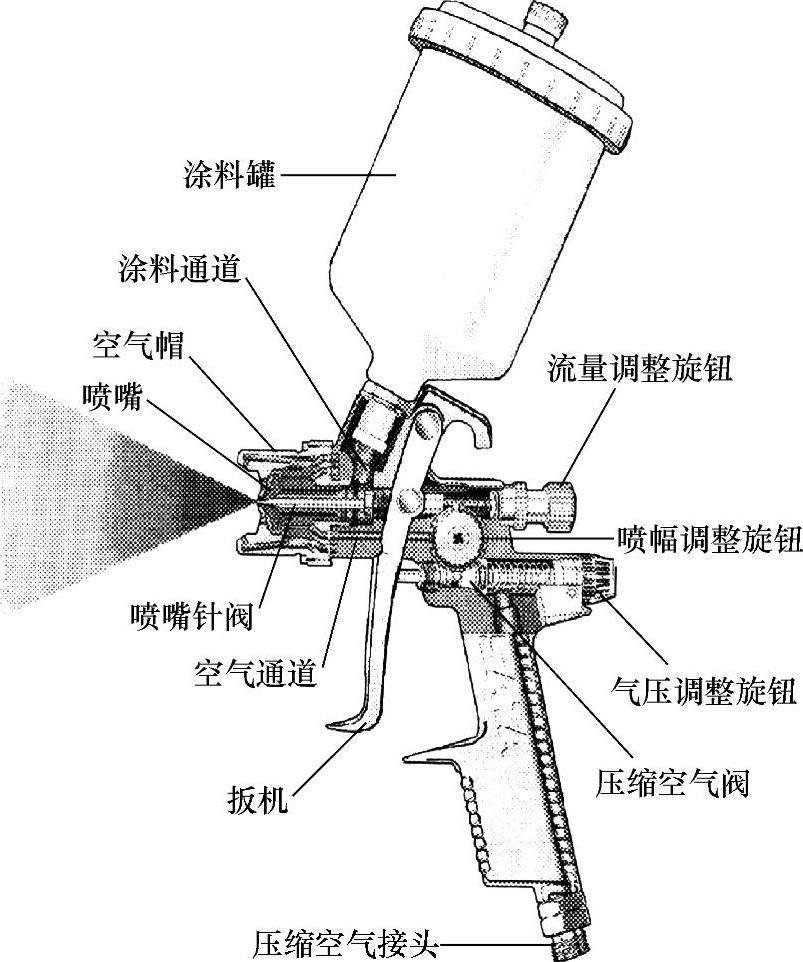

图3-3 重力式喷枪结构

6.喷枪的维护

喷枪使用完毕后,要用所喷涂的涂料稀释剂进行喷射清洁,直到喷射通道清洗干净为止。否则枪内涂料干固会使喷枪堵塞而影响正常使用。具体清洁方法为:关闭压缩空气,拆下储漆罐,将枪内涂料倒回储漆罐,再将罐中的涂料倒入容器中,向容器中倒入1/4体积的溶剂进行冲洗。然后装上储漆罐,接通压缩空气,反复摇滚喷涂几次,再拆开喷头,用溶剂刷洗干净后装上,清洗枪身上的涂料。


图3-4 吸上式喷枪

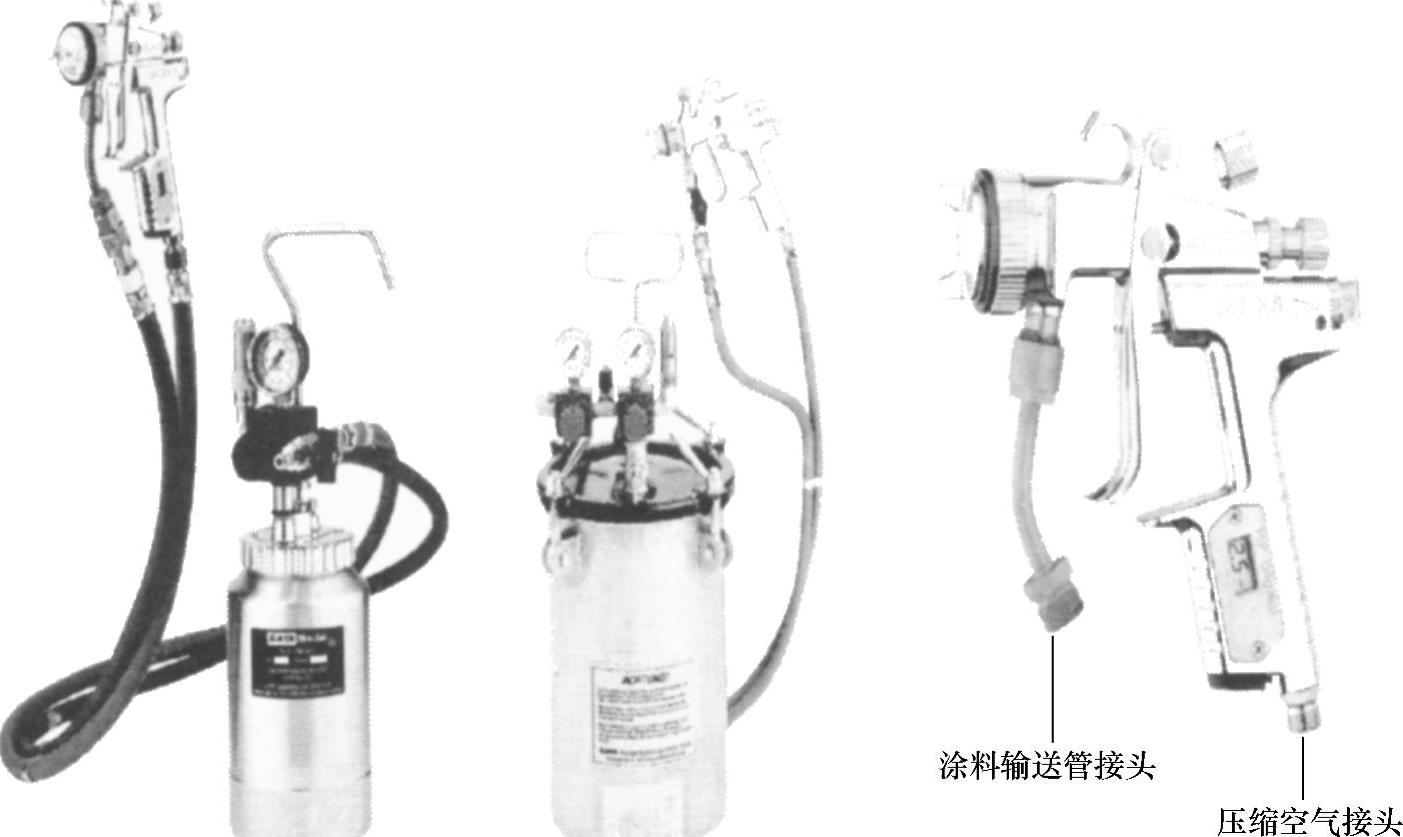

图3-5 压力式喷枪

清洗喷枪时要注意使用柔软的刷子,禁止使用金属刷,也不可用硬器去捅、刮,防止磨损喷嘴,使射流形状发生变化。要避免将喷枪泡在溶剂中,以防残余涂料附着在机件上。去掉枪上的润滑油时,可使用沾有溶剂的软布擦。枪上的滚花部件均要求用手调节,避免使用钳子等工具调节。要定期在针阀及喷枪机销轴处滴润滑油,定期应用轻油脂或者凡士林润滑针阀弹簧,不得使用含硅的油。

1)喷枪的正确使用及在日常生活中应该注意的事项:

①喷枪在使用前,应该检查涂料盖上的空气孔是否被堵塞和涂料盖上的密封有没有渗漏。

②按照施工的参数要求调整好气压、涂料流量和喷幅大小,如果发现故障要及时排除。

③在喷漆的工作过程中,如果要暂停作业,应该将喷头放到溶剂中,防止涂料干燥、结皮及堵塞喷嘴。(www.daowen.com)

④喷枪如果出现故障,为了防止损坏零件,一般不要大拆大卸。必须检查的时候,应该注意各通道、阀及气孔等部位不能有异物,密封垫、喷嘴及空气帽等不能损坏。安装后,应该调整和试验,使拆检后的喷枪达到技术要求。

2)重力式喷枪的清洗。喷枪在作业之后应该及时清洗,否则容易出现喷枪堵塞现象,影响下次的使用。清洗重力式喷枪的步骤为:

①倒出涂料罐中剩余的涂料,并注意剩余涂料的回收处理,防止造成环境污染

②接上压缩空气,在试喷台上扣动扳机,清除喷枪中遗留的涂料,如图3-8所示。

③将适量稀释剂倒入涂料罐中,反复的试喷。

④在空气帽前罩一块擦拭布,并且用手压紧,扣动扳机,用压缩空气逆向冲洗喷枪,如图3-9所示。

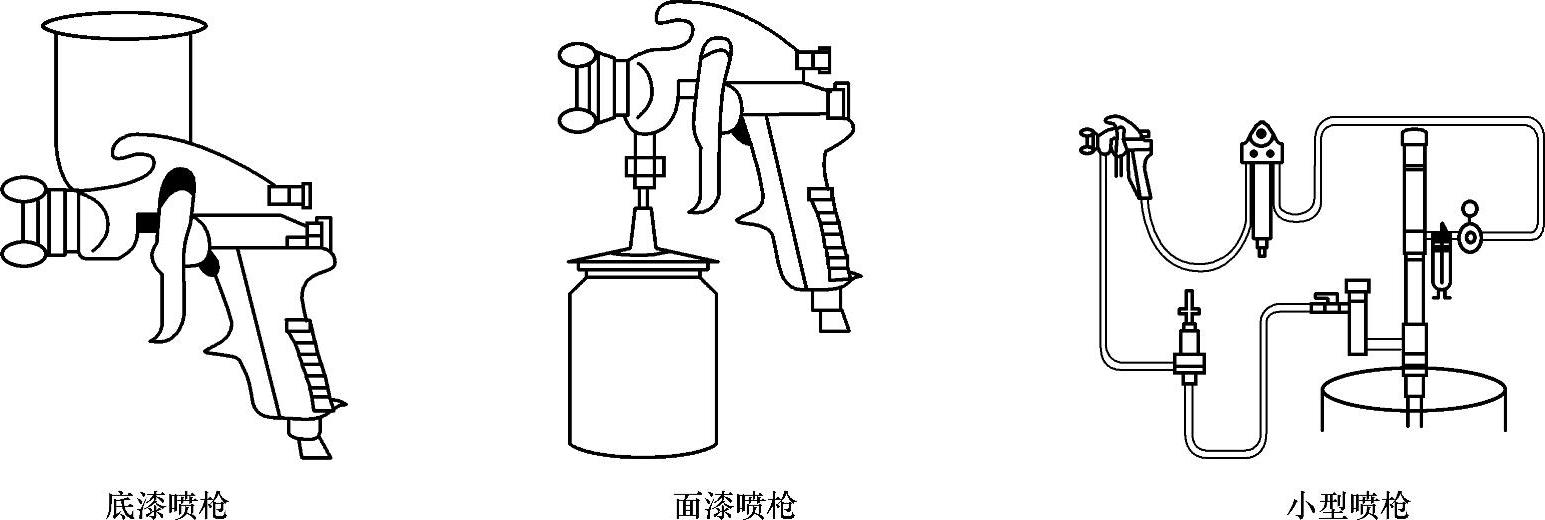

图3-6 三种类型喷枪


图3-7 使用压力式喷枪的喷涂操作


图3-8 清除喷枪中的余料


图3-9 逆向冲洗喷枪

⑤清洗涂料罐的时候要使用毛刷,并且要用干净的擦拭布将涂料罐擦拭干净,如图3-10所示。

⑥空气帽、喷嘴及喷枪体用软毛刷和清洗剂清洗。一定不能使用硬的物品去捅喷孔和零件表面,如图3-11所示。

3)吸上式喷枪的清洗。清洗吸上式喷枪的步骤如下:

①将涂料罐卸下来,吸料管不动,把空气帽松开三圈,在空气帽前罩一块折叠多层的擦拭布,并且用手压紧,然后扣动扳机用压缩空气逆向冲洗喷枪,使喷枪内的涂料回流,如图3-12所示。

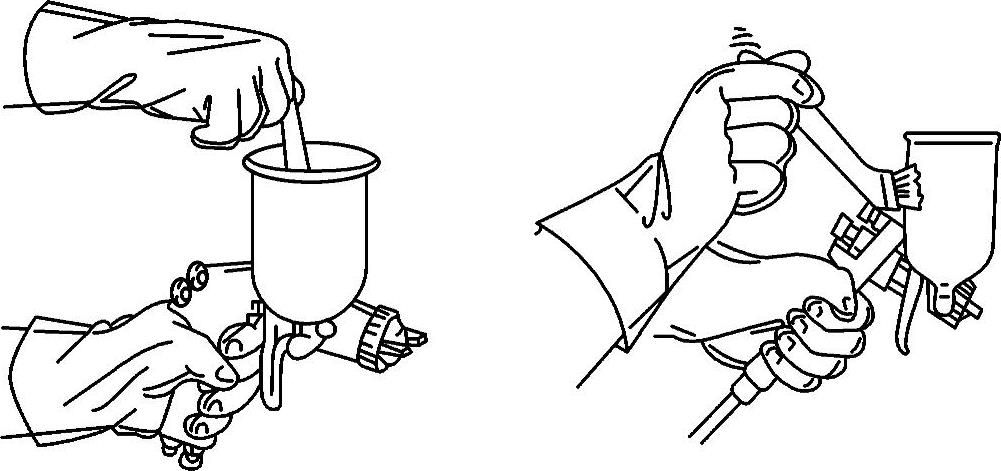

图3-10 清洗涂料罐


图3-11 清洗喷嘴


图3-12 逆向冲洗喷枪

②重新拧紧空气帽,倒出涂料罐中剩余的涂料,用毛刷和溶剂清洁涂料罐和盖子。并且用浸过溶剂的擦拭布擦掉残余物,如图3-13所示。

③向涂料罐中倒入少量的干净稀释剂,接上压缩空气,在试喷台上扣动扳机,将稀释剂喷出来清洗喷枪内的通道。

④卸下空气帽,泡在溶剂中,用软毛刷清洗空气帽及喷嘴,将阻塞的小孔疏通。一定不要用金属丝疏通小孔,防止出现损坏小孔的情况,如图3-14所示。

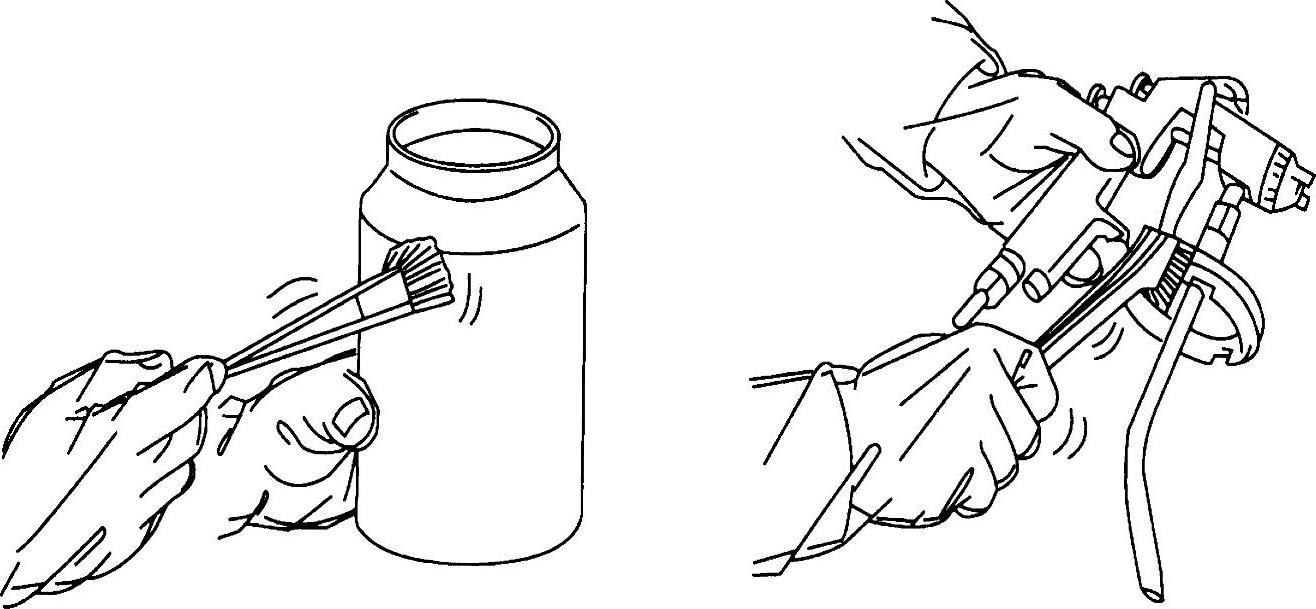

图3-13 清洗涂料罐

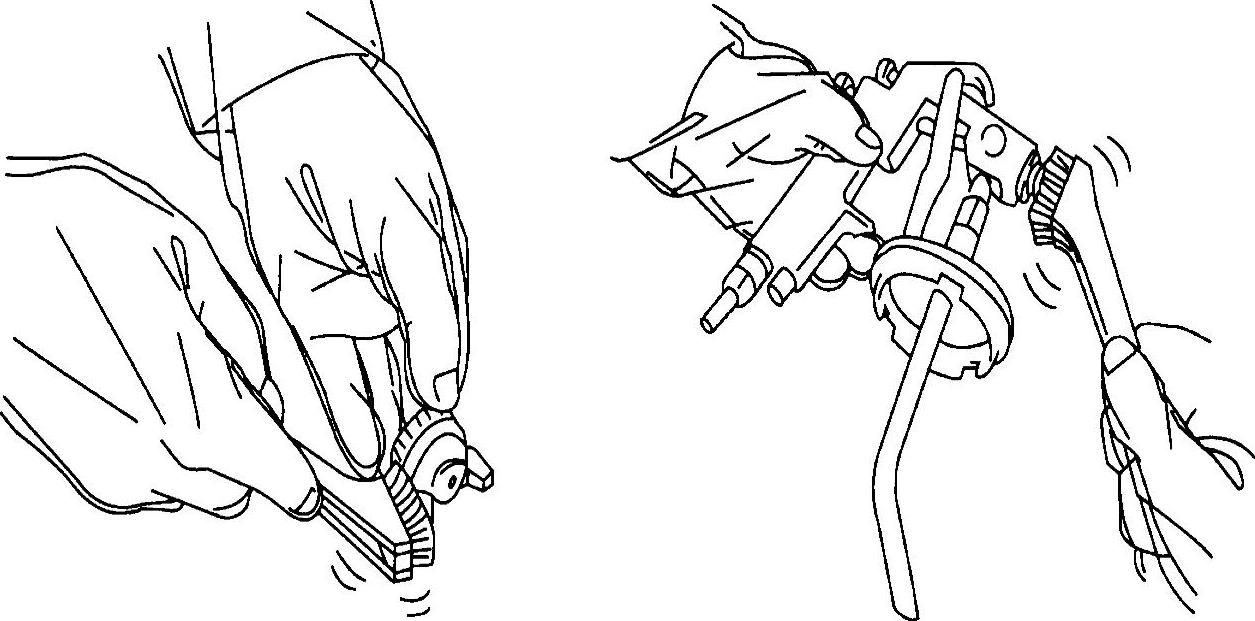

图3-14 清洗空气帽及喷嘴
