理论教育 汽车涂装技术中的腻子及其配方

汽车涂装技术中的腻子及其配方

时间:2023-08-18 理论教育 版权反馈
【摘要】:腻子的主要组分是填充料,占腻子总重量的70%~80%。填充料是腻子的筋骨,对腻子的性质起很大作用。表1-5 H07—5腻子典型配方5.醇酸腻子早期汽车修补除了应用硝基腻子外,应用最广泛的就是醇酸腻子了。

汽车涂装技术中的腻子及其配方

腻子是由大量的填充涂料和以各种涂料为粘结剂所组成的一种粘稠的浆状涂料。其用途是用来填充工件表面的缝隙、气孔及擦伤等缺陷,以获得平整的表面。虽然腻子可以改变整个涂层的外观,但是往往会在一定程度上降低涂层的机械强度和防护能力,所以尽量不用腻子或者少用腻子。

腻子的主要组分是填充料,占腻子总重量的70%~80%。为了使腻子在施工中易识别,在其中加入极少量的氧化铁红、炭黑及铬黄等颜色,使其呈现灰色或者红色。填充料是腻子的筋骨,对腻子的性质起很大作用。

1.所使用的填充涂料

(1)滑石粉 滑石粉的颗粒细而滑润,能增强腻子的弹性、抗裂性以及附着力,且易于刮涂,不容易起卷。但是由于它吸油量较高,所以它的用量不宜太多,以免消耗过多的粘结剂而增加成本,避免腻子干燥不彻底而出现干后发软的现象,避免涂上面漆后形成气泡的现象。

(2)石膏粉 石膏粉用于腻子中,能使腻子涂刮较厚,使用时必须同时加水,使之转化成生石膏,一般用于自调腻子中,或在填补较明显的凹陷时,临时调入油性腻子中。

(3)黄丹或者红丹 在腻子中加入少量黄丹或者红丹,能使腻子干后增加固结度、硬度和抗水性,但是如果用量过多会使腻子过早失去弹性。

一般油性腻子均采用中油度油基为粘结剂,油与树脂的重量比为3∶1~1∶1之间。油的含量过多时,会使配置成的腻子干燥缓慢,干后发软,不容易打磨。油的含量过少时,腻子的粘结性能降低且易于吸水。油基清漆中的油类应该具有易干燥、抗水性好、避免颜料沉淀的性能,因此一般采用桐油和聚合亚麻籽油作油料。油基清漆中的树脂,可以采用钙脂松香、酚醛树脂及醇醛树脂等。

2.常用成品腻子的组成和性能

(1)Q07—5各色硝基腻子 硝基腻子是用硝化棉醇酸树脂、顺酐树脂、大量体质颜料和稀料制成。它的特点是干燥快、容易打磨。但是因其固体含量相对比较低,所以干后收缩比较大。可用来作工件表面的局部修补填嵌。

(2)C07—5各色醇酸腻子 醇酸腻子由醇酸树脂、干性油、颜料及大量体质颜料、适量的催干剂、有机溶剂等制成。其特点是腻子层坚硬、耐候性好,附着力较强而且不容易脱落、龟裂,施工中易于刮涂。但每次刮涂厚度不宜超过0.5mm。可自干也可烘干。适用于填嵌涂覆过铁红醇酸底漆的金属或木材表面。

(3)F07—1各色的酚醛腻子 酚醛腻子是用中油度酚醛涂料、颜料和体质颜料、适量催干剂和200号溶剂汽油等制成。其特点是容易干,刮涂性和打磨性好。适用于填平钢铁、木质表面凹陷、针孔及裂缝等。

(4)A07—1氨基烘干腻子 氨基烘干腻子用氨基树脂、颜料及体质颜料、适量的催干剂、二甲苯等溶剂配制而成。它的特点是附着力好,容易打磨且不粘砂纸,需要烘干。适用于填平涂油底漆的金属表面。

(5)G07—3各色的过氯乙烯腻子 用过氯乙烯树脂、醇酸树脂、增韧剂、颜料、体质颜料及少量溶剂等制成。其特点是附着力好,干燥快,耐水性和耐油性好。但是不易多次重复刮涂,比较适用于填平涂油醇酸底漆或者过氯乙烯底漆的钢铁及木质表面。

(6)H07—4各色环氧酯烘干腻子 用环氧酯、颜料、体质颜料、少量催干剂及二甲苯等制成。腻子层牢固坚硬、耐潮性比较好,容易涂刮,对金属底漆的附着力好,打磨后表面光滑,但是干后比较坚硬不容易打磨,需要烘干。适用于填嵌有底漆的金属表面不平整的地方。

(7)H07—6各色环氧酯腻子 与H07—的组成、性能和用途基本相同,无需烘干,可自干。

3.硝基纤维腻子

硝基纤维类腻子的组成与硝基纤维素面漆类似,它大体由硝基纤维素、醇酸树脂、增韧剂、颜料、填充剂及助剂所组成。醇酸树脂和增韧剂用以调整腻子的刚柔性,起平衡力学性能的作用。腻子中填料的应用尤为重要,它应该在保证腻子打磨性优良的同时,让腻子具有一定的内聚强度。这样,在整个涂层受到外界剥离应力时,既不允许在腻子处发生层间剥离,又不允许出现腻子内聚破坏。填料中具有针状结构的滑石粉可有效增加腻子的内聚强度,硬脂酸锌则具有非常好的打磨性能。其典型的配方见表1-3。(www.daowen.com)

表1-3 典型配方举例


4.环氧腻子

用于汽车修补的环氧型腻子既存在双组分环氧树脂型,也有单组分环氧树脂型,双组分环氧树脂采用的固化剂为多元胺类。H07—6环氧腻子,又名669环氧腻子,其基本功能见表1-4。

表1-4 H07—6环氧腻子基本功能


在实际生活中这种单组分环氧酯腻子用得不多,主要是这类腻子的干燥速度,尤其是实干速度相对慢得多,所以在修配厂里没法达到生产周期的要求。它的刮涂性能特别好,比较容易施工,但是打磨性较差,易沾砂纸,这与它的干燥性能欠佳有很大关系。单组环氧酯腻子的牌号常见的有H07—5,所用主树脂仍然是脱水蓖麻油酸环氧酯。典型配方见表1-5。

表1-5 H07—5腻子典型配方


5.醇酸腻子

早期汽车修补除了应用硝基腻子外,应用最广泛的就是醇酸腻子了。国内目前仍然有很多汽车修理厂在用醇酸腻子,它的特点是施工性能特别好,受到专业人士的普遍认同。醇酸腻子中主成膜物质为短油度醇酸树脂、改性醇酸树脂及酚醛树脂等。国产醇酸腻子的牌号及性能见表1-6。

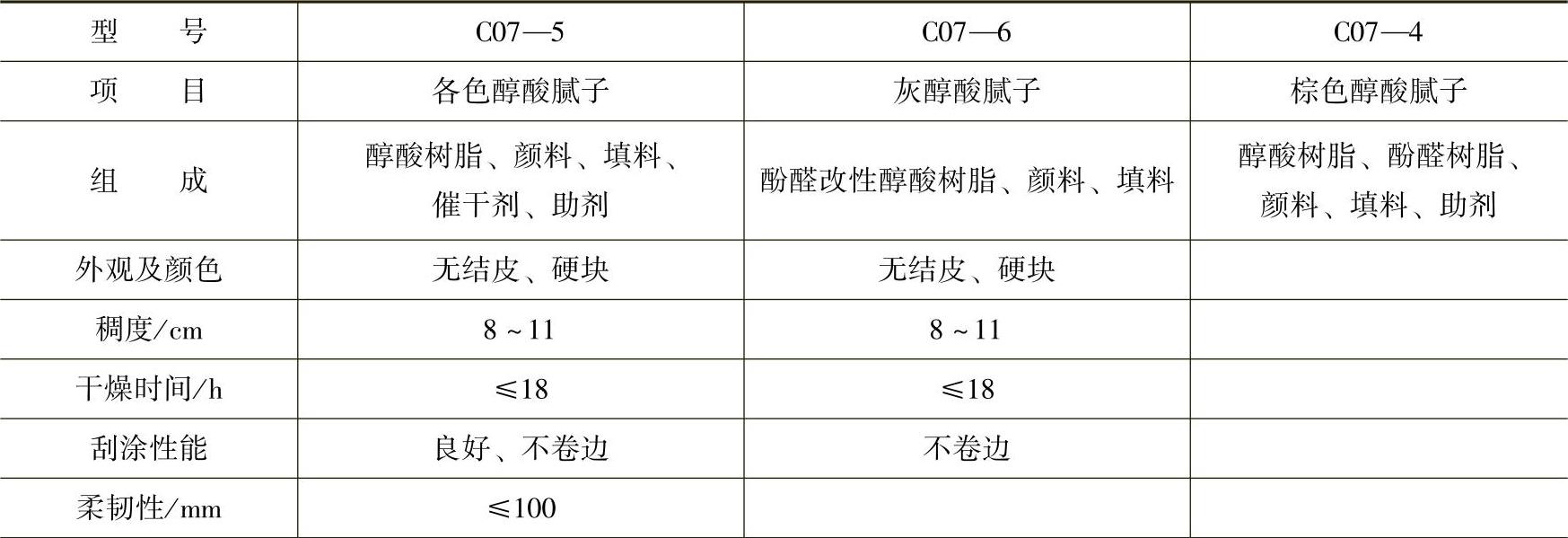

表1-6 用于汽车修补的国产醇酸腻子牌号及性能


(续)


免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
