黄河流域暴雨监测预报技术-功能简介

一、黄河流域信息矢量图

1.制作

选择比例尺为1∶1000000的黄河流域图,在Mapinfo环境下,将此标量图通过扫描仪录入作为基图,在此基础上绘制以下各专题图层:中国省级行政地图图层、省级城市图层、地区级城市图层、县城级城市图层、黄河干流河道图层、黄河支流河道图层、黄河流域分区图层、黄河流域边界图层、以1°为单位的经纬度图层、水文测站图层和对降水区域填色生成的图层。

2.应用功能

与常规气象资料数据文件、实时水情数据库建立连接,以作为实时汛情监测、分析的工具之一。实时处理气象站和雨量站的雨量信息,开发相应的应用软件,显示黄河流域、黄河流域各大区(上游、中游、下游)及小区(山陕区间北部、吴龙区间、汾河、北洛河、汇流区、泾渭河、三小间、小花干流、沁河、伊洛河)不同时段(6h、12h、24h)的雨量信息、等雨量线图等。

上述输出信息可转化为图形文件,供气象信息查询系统调用。

二、主页

主页为用户进入网站首先看到的页面,即为网站的起始页面,它包括站点导航、内容说明、站点点击统计等内容。

站点导航包括站点各项内容的链接,本站点有传真图查询、卫星云图雷达回波、模式预报、短期预报、中期预报、长期预报等内容,同时该站点作为水文局网站的一部分,也可进入水文局网站主页,如图13-3所示。

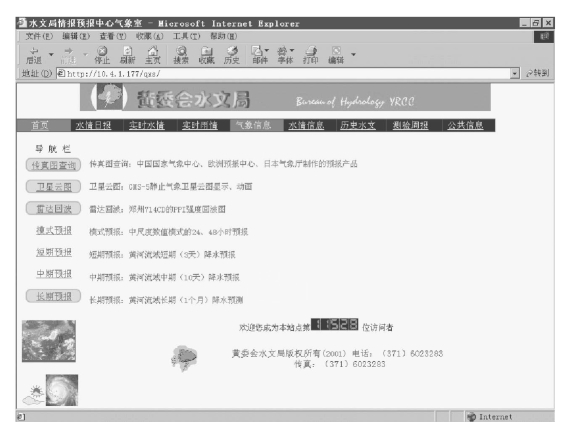

图13-3 气象信息查询系统主页

内容说明包括说明文字及图片,主要介绍本站点的主要概况。

站点点击统计,用于显示浏览本网站的人数,其点击数存储在Web服务器中,每次进入网站后,计数器自动增加,并在客户端浏览器显示出新的点击数。

(1)传真图查询。传真图查询包括中央台24h、48h降水预报,日本气象厅的120h、144h、168h、192h地面气压,850hPa温度预报和500hPa高度、涡度预报,日本12~24h、24~36h、24~48h、48~72h降水预报,欧洲气象中心的48h、72h、96h、120h500hPa环流场高度预报,中国中央气象台的48h、72h、96h、120h500hPa环流场高度预报,中国中央气象台的100hPa、200hPa、300hPa、500hPa实况,以及中国中央气象台的2 时、8时、14时、20时(北京时)热带气旋警报。这些传真图可以实时自动更新,不需要人工干预,如图13-4所示。

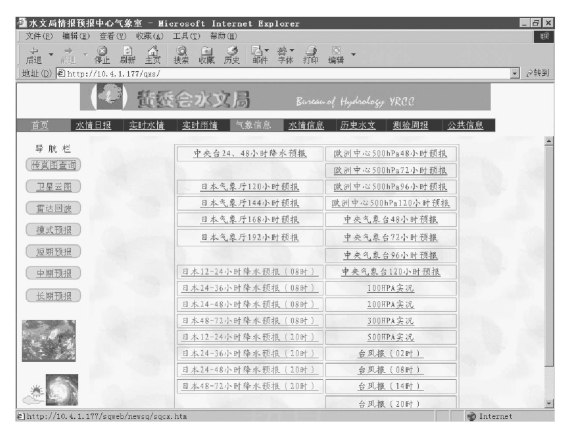

图13-4 传真图查询首页

(2)卫星云图。该部分可实现人机交互查询最近36个时次的卫星云图,同时可以进行云图动画。主要是采用ASP 技术,在服务器端利用VBSCRIPT 语句编写脚本来实现其功能,如图13-5所示。(www.daowen.com)

(3)雷达回波。该部分可查询最近时次的郑州714CD 多普勒雷达的PPI回波信息。回波图可实时自动更新,不需要人工干预,如图13-6所示。

(4)模式预报。该部分可查询利用8时或20时(北京时)的常规天气资料,由黄河中游中尺度数值降水模式计算得到的24h、48h降水预报图,预报图可实时自动更新,不需要人工干预,如图137所示。

(5)短期预报。该部分可查询最近一天的短期降水或气温预报,该预报由预报员以文本文件方式输入计算机,定时将之写入SYBASE 数据库,通过服务器端的VBScript脚本实现其查询功能,如图13-8所示。

(6)中期预报。该部分可查询汛期中期降水预报或中期气温预报,如图13-9所示。

(7)长期预报。该部分可查询汛期长期降水趋势或长期气温趋势预报,如图13-10所示。

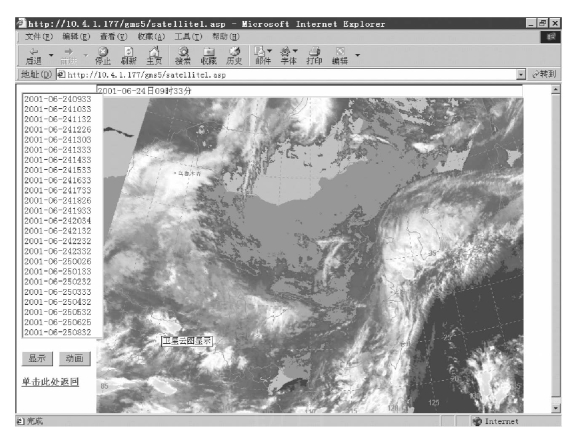

图13-5 卫星云图查询页面

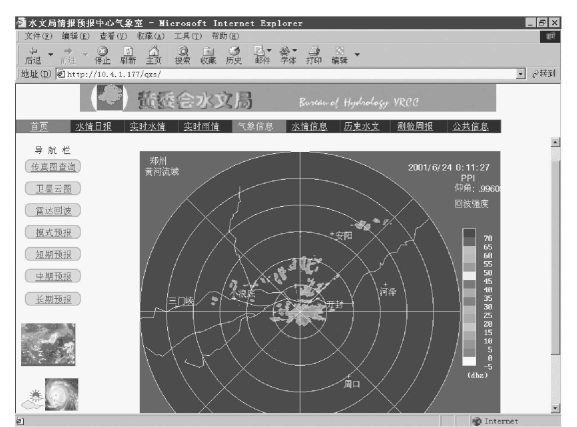

图13-6 雷达回波显示页面

图13-7 数值模式预报结果查询页面

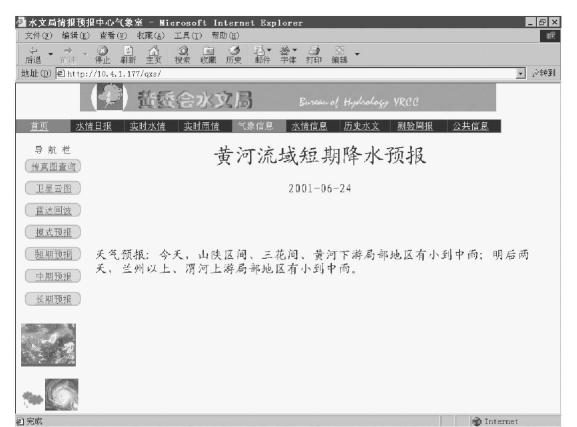

图13-8 短期天气预报查询页面

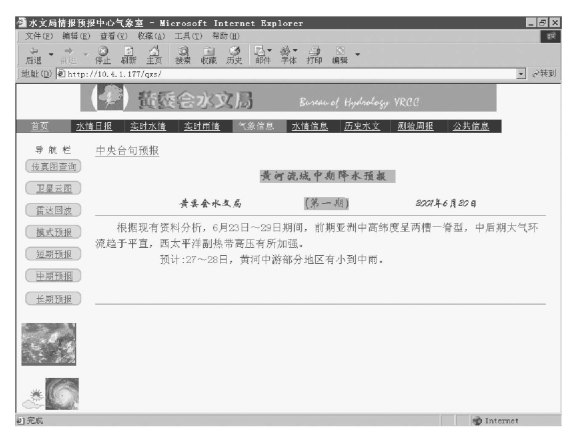

图13-9 中期天气预报查询页面

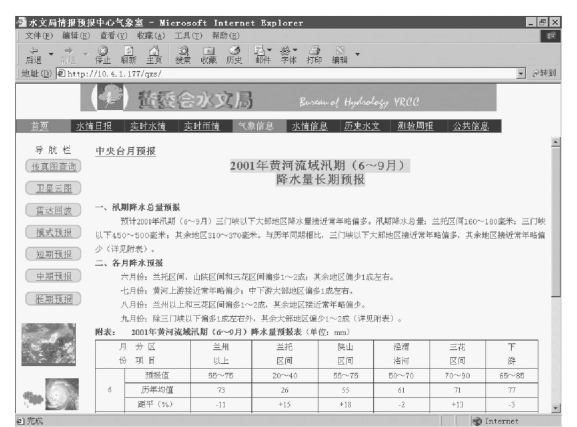

图13-10 长期天气预报查询页面
