本系统由“分析计算”和“结果显示”两个部分组成,操作十分简便,用户只需在列表框中选定相应的时间后单击确定按钮即可完成指定的工作。

一、数据处理

在Windows平台上启动gmsclass程序,屏幕上将出现如图10-10的窗口。在左边的列表框中选择一个时次,然后单击OK 按钮,系统将对所选时次的卫星云图进行云分类,估算该时次的降雨强度(1h降雨量),并生成云核分布数据文件和反演降水的数据文件。如果选择连续的多个时次(时间间隔为1h),则除了对所选的每个时次进行云分类和降水估算等工作外,还生成所选时段的累计雨量数据文件,并分别估计四个区域的累计面平均雨量和时段总降水量(数据保存在suanrain.tab文件中,文件内容见表10-1),如果用户需要在其他地方使用这些数据,可将suanrain.tab文件的内容拷贝至别的文件中保存。单击CLOSE按钮退出数据处理程序。

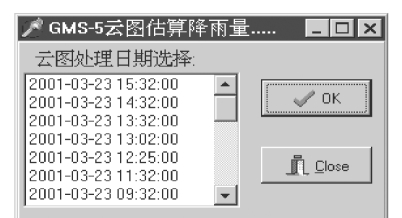

图10-10　云图分类和估算窗口

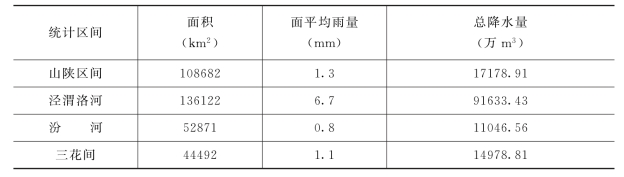

表10-1　山陕区间、汾河、泾渭洛河及三花间累计时段降水量表

二、图像显示(www.daowen.com)

在Windows平台上启动gmsshow 程序,屏幕上将出现如图10-11所示的窗口。

进入如图10-11的窗口后,单击“显示”按钮,屏幕上将出现如图10-12所示的窗口,“文件类型”可以选择“反演雨量图像(gcraDDHH.MMd)”、“累加雨量图像(gcraDDHH.MMd)”、“云分类图像(gcclDDHH.MMd)”、“云核分布图像(gccoDDHH.MMd)”、“红外1通道云图(garlDDHH.MMd)”、“红外2通道云图(gar2DDHH.MMd)”、“水汽通道云图(gawvDDHH.MMd)”和“可见光通道云图(gavsDDHH.MMd)”等图像类型,选定文件名后单击“打开”按钮即可显示相应的图像。

在图1011所示的窗口中,单击“保存”按钮可将窗口中显示的图像保存为位图格式。单击“退出”按钮退出图像显示程序。

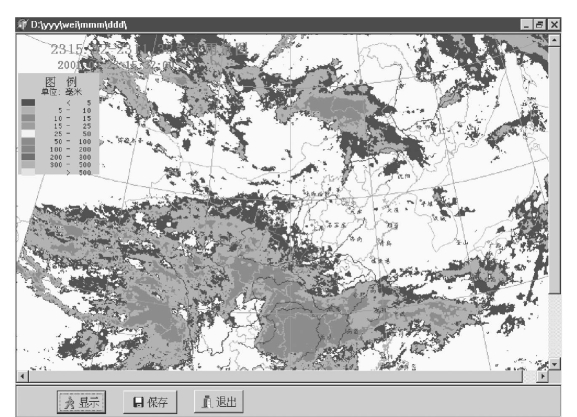

图10-11　卫星云图估算降水量显示界面

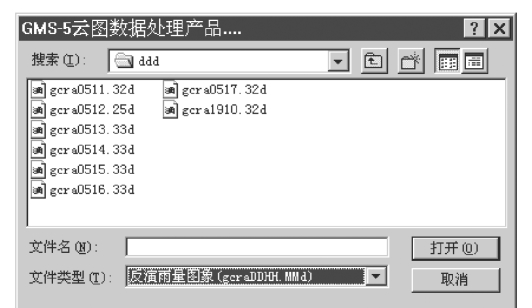

图10-12　云图数据处理产品显示选择界面
