模式操作用户手册-黄河流域暴雨监测预报技术

一、常规气象资料收集

每天上午10∶30以后,由实时资料接口程序 ‘模式资料预处理’将局域网上当天接收的8 时常规气象报(sn****.abj和un****.abj)传至hhe2000目录下的data子目录。

系统启动界面如图8-4所示。

在确认data子目录已存在,且有smxxxxxxxx.00 和usxxxxxxxx.00后,启动hhe2000\exec目录AREMV.EXE文件(在该文件图标上双击鼠标),进入集成环境(如图8-4所示),依次根据菜单进行系统时间设置、系统运行(AREM 批处理、GIF图形生成)、结果显示。

图8-4 系统启动显示及集成环境界面

二、图形传输

所有GIF图形都放置在hhe2000\post目录下,这些文件可像通常文件一样进行拷贝和网络传送。

图8-5 24h地面累计降雨量实况分布图

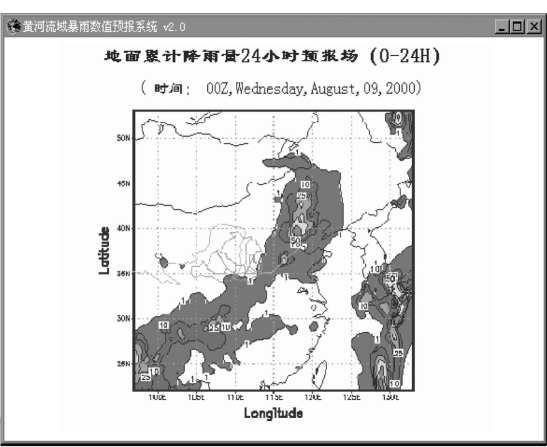

图8-6 24h降雨量预报图

三、图文件说明

1.降雨量图

(1)PROBJ.GIF,24h地面累计降雨量实况分布图(如图8-5所示)。

(2)PRFCT24.GIF,24h降雨量预报图(如图86所示)。

(3)PRFCT48.GIF,48h降雨量预报图(如图87所示)。

(www.daowen.com)

图8-7 48h降雨量预报图

2.客观分析图

客观分析图的分类如图8-8所示。

图8-8 客观分析图的分类

3.模式预报图

模式预报图的分类如图8-13所示。

图8-9 位势高度客观分析场

图8-10 温度客观分析场

图8-11 相对湿度客观分析场

图8-12 流场客观分析图

图8-13 模式预报图的分类
