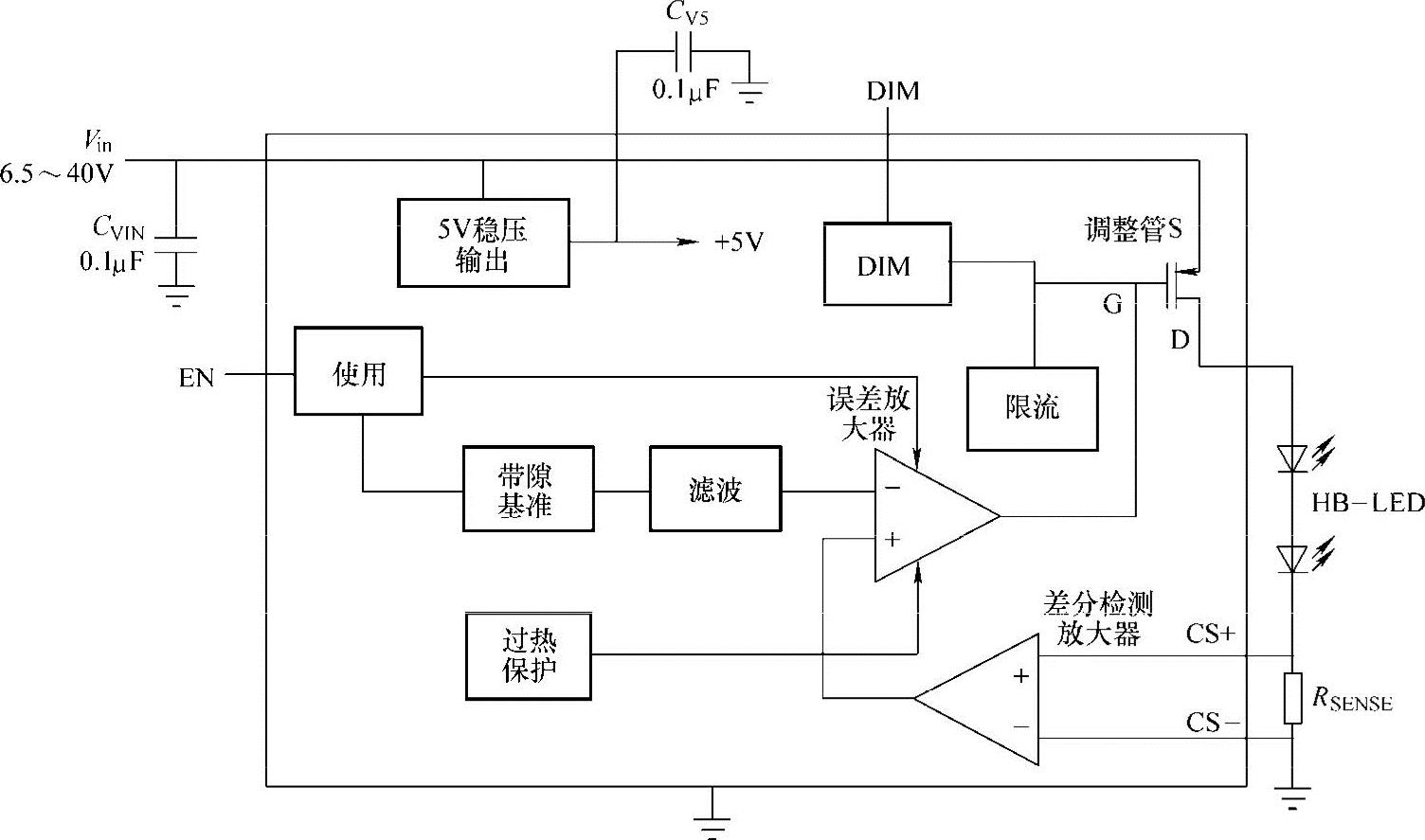

AT8803及AT8800是针对汽车电子的高电压、大电流设计的LED线性驱动芯片，主要应用于汽车尾灯、中央高位刹车灯（CHMSL）、地图灯及门控车内照明等。在6.5～40V输入电压范围内，可提供高达350mA的总电流来驱动一列或多列高亮度LED。相比AT8800，AT8803增加了DIM调光控制引脚。AT8803/AT8800的结构原理如图4-80所示。

利用一个与LED串联的外部检流电阻R_SENSE来调节输出电流的大小。使能输入EN能实现宽范围的脉冲亮度控制。波形整形电路降低了EMI。差分电流检测输入提高了噪声抑制能力。AT8803、AT8800非常适用于要求高压输入的应用，并能够承受高达40V的汽车甩负载。片内集成了功率器件减少了外部元件数目，并提供±3.5%的输出电流精度。该芯片还提供5V稳压输出以及短路保护和热保护等功能。

图4-80 AT8803/AT8800的结构原理

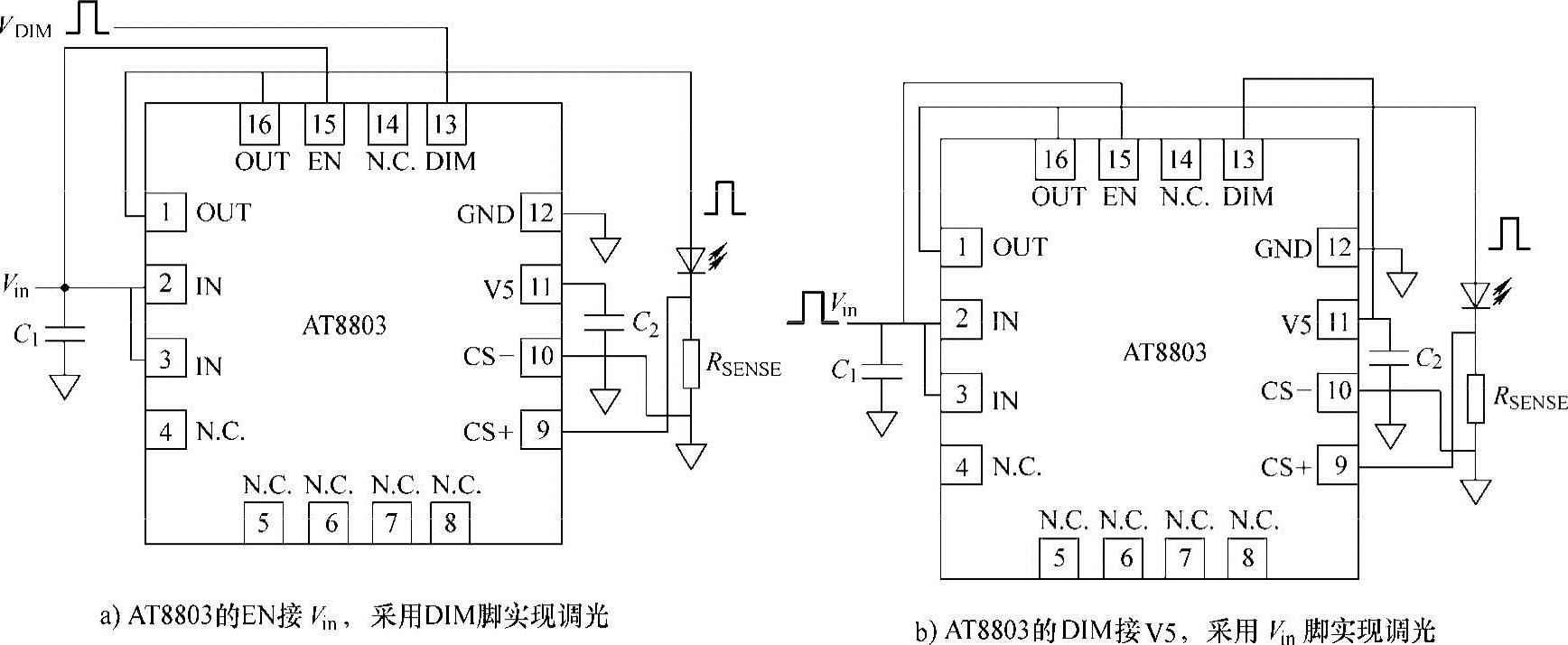

AT8803的两种调光方式的电路如图4-81所示，DIM引脚可耐40V高压，并提供宽范围的PWM调光功能。将EN与V_in脚相连并对DIM引脚输入PWM信号或者将DIM引脚与V5脚相连对EN脚输入PWM信号，都能产生一个可调占空比的LED电流，从而控制LED的亮度。

图4-81 AT8803的两种调光方式的电路(www.daowen.com)

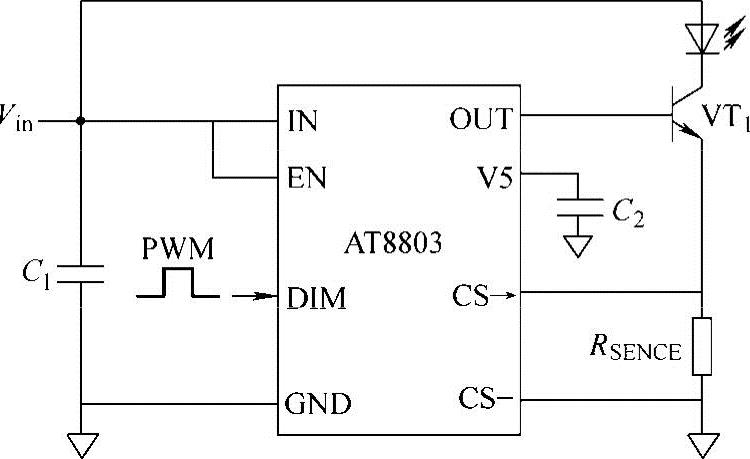

在大电流应用场合，AT8803若要驱动350mA电流的LED，因而可以采用如图4-82所示的采用外接BJT实现扩流电路，通过外接BJT来增大驱动电流。芯片通过检测外部VT₁的射极电流来调整其基极电流大小，从而维持流过LED上的电流不变。

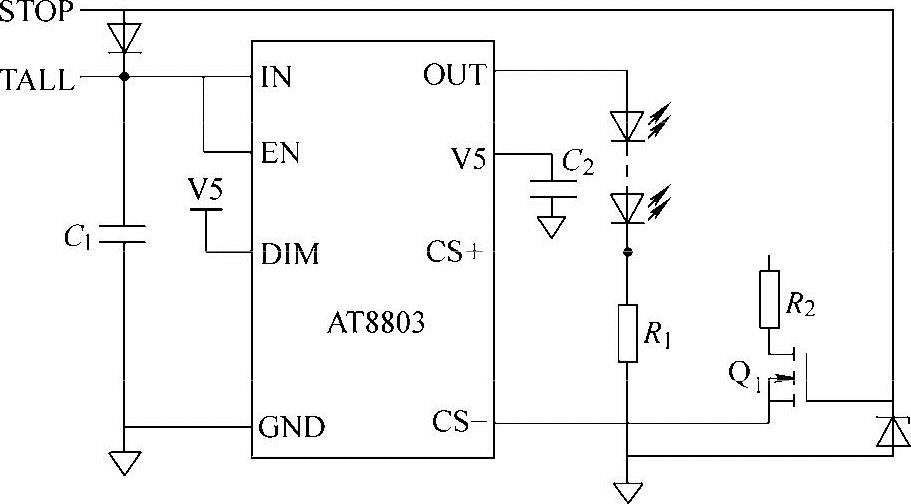

图4-83所示为基于AT8803的汽车尾灯/刹车灯的两级亮度控制电路。在尾灯工作模式下，外部MOS管Q₁关闭，由R₁来控制流过LED灯的电流大小。当刹车模式启动时，Q₁导通，R₁和R₂并联后共同控制LED的电流大小。

图4-82 AT8803采用外接BJT实现扩流电路

图4-83 基于AT8803的汽车尾灯/刹车灯的 两级亮度控制电路
