对于需要进行调光及闪灯的应用而言，有几种方法可以用来切断LED串的电源，最常用的方法之一是采用PWM调光控制。通常以专用信号来控制灯光的输出亮度，因为需要在电路系统中加一条专用电路作为LED调光回路，因此不太适合汽车应用。另外一种方法是所谓的双线调光，使供给LED驱动器的电源会周期性地被中断以控制LED的亮度，LM3406/06HV便是一款内置了这种功能的器件。

LM3406/06HV具有宽输入电压范围，低参考电压，是内置有双线调光功能的降压稳压器。因此，LM3406/06HV是LED的理想恒流驱动器，并可提供高达1.5A的正向电流。此外，这款芯片采用受控导通时间（COT）结构，其中内置比较器及一次性启动计时器，而启动计时器与固定时钟不同，其变动与输入及输出电压的变动呈反比关系。

LM3406/06HV芯片内置可确保电流平均输出的积分电路，每当变换器采用连续导电模式（CCM）工作时，受控导通时间结构可以确保无论输入及输出电压的变动如何，开关频率都会恒定不变。因此，LM3406/06HV的输出电流极为准确，瞬态响应也极快，可以在不同的情况下确保开关频率恒定不变。双线PWM调光是用于汽车内部照明的常见方法，其应用电路如图4-76所示。此电路的优点有：

1）利用LM3406的输入电压监测引脚（VINS）可不使用专用调光信号，使得LED串的PWM调光可通过调节LM3406的电源来实现。

2）电路设置了阻流二极管VD₂，可允许电路保留输入电容器C_in，正如在非双线调光解决方案中一样，基于降压稳压器的非连续性输入电流，可保留输出电容器。(www.daowen.com)

3）这种配置方式可让器件本身维持驱动状态，无需在调光周期完结后再重新启动。这种标准PWM调光方式所需的附加器件包括阻流二极管VD₂、VINS下拉电阻器R_PD及切断开关S₁所需的器件。

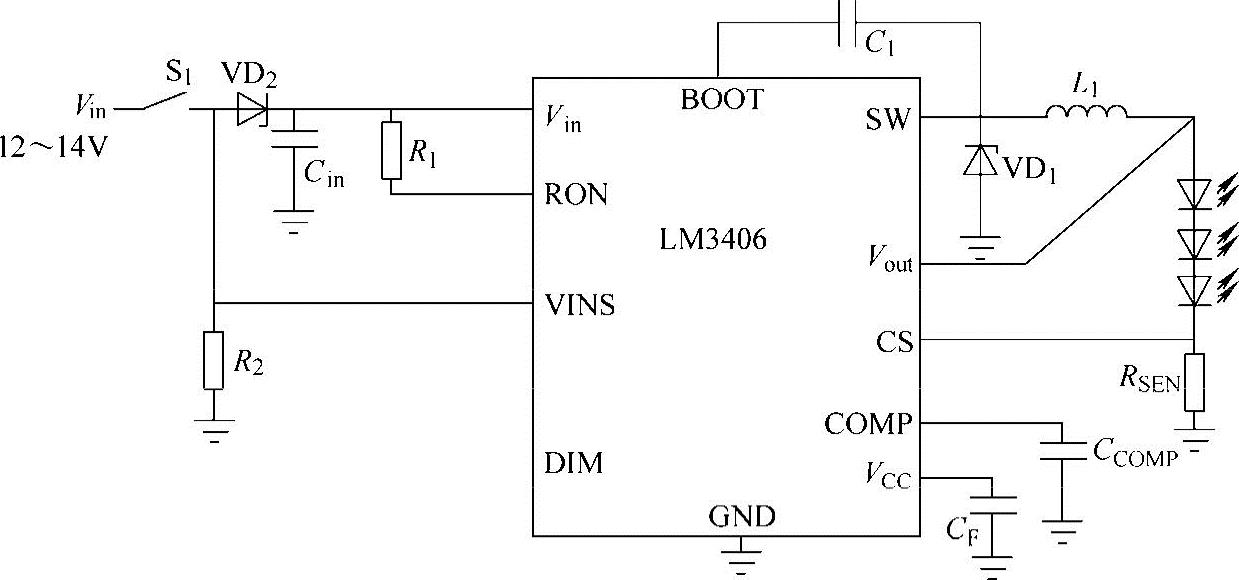

图4-76 LM3406的应用电路

LM3406包含输入电压检测引脚（VINS）可以实现标准的PWM调光，同时降低系统接线的复杂性（照明器件距离控制电路较远）。二极管VD₂允许输入电容器C_in保持与LM3406的连接，这与非双线调光设置相同，因此使LM3406在调光阶段可以保持完全供电。这比简单的开启和关闭器件来实现调光更为高效，因为LM3406的所有内部支持电路在调光过程中保持通电。因此，器件可以立即进入调光阶段，集成电路没有恢复和运行延时。这样，在双线调光设置中，LM3406的工作方式与输出控制中使用逻辑调光引脚的方式相同。标准PWM设置需要的附加器件只有二极管VD₂、VINS下拉电阻器R_PD和用于实现理想斩波开关S₁的器件。
