LT3756包含了高压侧电流检测，从而使该器件能用在升压、降压、降压/升压或SEPIC和反激式拓扑中。LT3756用于升压模式，可以提供超过94%的效率，无需散热措施。频率调节引脚允许在100kHz～1MHz范围内对频率编程，从而优化效率，并最大限度地减小外部组件尺寸和成本。采用3mm×3mmQFN封装的LT3756可提供一个非常紧凑的50～75W的LED驱动器解决方案。

此外，LT3756采用真正彩色PWM（TrueColorPWM）调光，这种调光方法以宽达3000:1的调光范围提供恒定LED颜色。对不苛刻的调光需求而言，CTRL引脚可用来提供10:1的模拟调光范围。该器件的固定频率、电流模式结构在宽电源电压和输出电压范围内提供稳定工作。一个以地为基准电压的FB引脚用作几种LED保护功能的输入，从而使该变换器可以作为恒定电压源工作。

图4-61所示是基于LT3756的LED驱动电路。LT3756是一个100V、高压侧电流检测DC/DC变换器，6～100V的输入电压范围使其适用于多种应用。LT3756使用一个外部N沟道MOSFET，可以通过标称12V的输入驱动多达14个1A的白光LED，提供超过50W的功率。它可以用一个24V输入为多达20个LED供电，提供总共75W的驱动LED功率。图4-61所示电路的效率和输入电压的光效曲线如图4-62所示。

图4-61 基于LT3756的LED驱动电路(www.daowen.com)

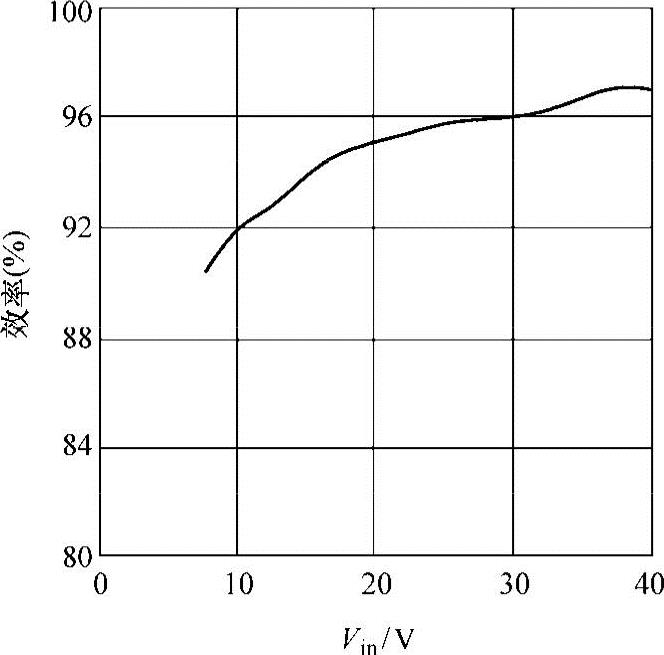

图4-62 图4-61所示电路的效率和输入电压的光效曲线

除了节省能源，由LT3756驱动的LED还提供即时接通功能、纯净的多光颜色，并能快速和准确地对LED调光，每个LED都能以同样或更好的光颜色，提供相当于一个40W卤素灯的光输出，同时降低卤素灯固有的火灾风险。
