Linear公司的LT3755/LT3755-1是大电流DC/DC控制器，可作为恒流源用来驱动大电流LED。LT3755/LT3755-1通过内部的7V稳压源来驱动低边N沟道功率MOSFET。LT3755/LT3755-1具有3000:1的真彩色PWM调光，输入电压可从4.5～40V，而输出电压可高达60V。LT3755/LT3755-1的主要技术特性如下：

1）100mV高端电流检测。

2）可以采用升压、降压、降压-升压、SEPIC或反激式拓扑结构来驱动LED。

3）可调频率范围：100kHz～1MHz。

4）恒定电流和恒定电压调节，可编程软启动。

5）开路LED状态引脚（LT3755）。

6）CTRL引脚提供了模拟调光功能。

7）PWM断接开关驱动器，低停机电流为1μA。

8）具有开路LED保护、迟滞的可编程欠电压闭锁保护功能。

9）频率同步（LT3755-1）。

10）耐热增强型16引脚QFN（3mm×3mm）和MSOP封装。

Linear公司的LT3755可以将汽车总线电压（标称值为12V）提高到60V，以驱动多达14个串联的1ALED。基于LT3755的50W汽车前照灯电路如图4-58所示。

(www.daowen.com)

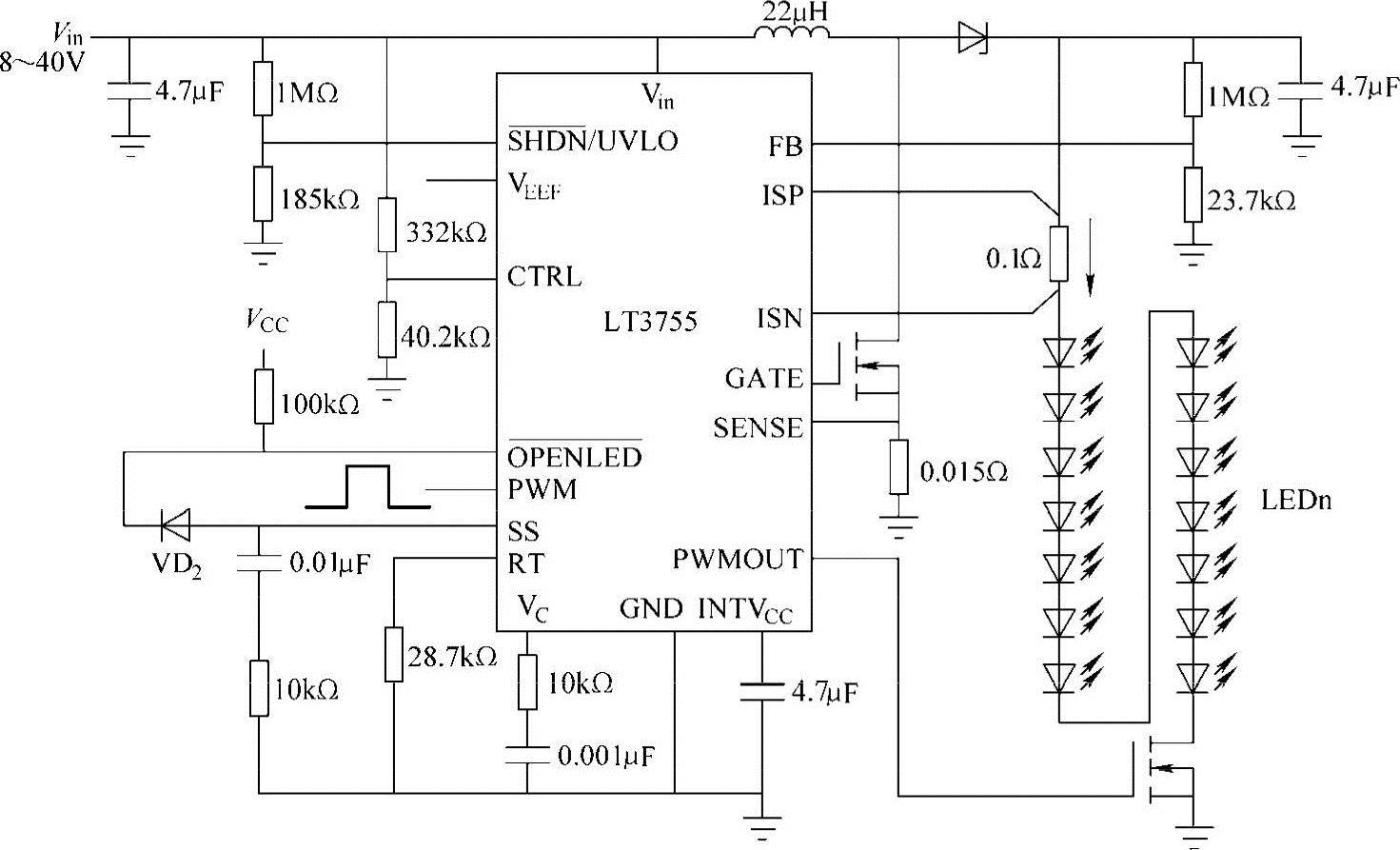

图4-58 基于LT3755的50W汽车前照灯电路

图4-59所示为图4-58所示电路的效率曲线。图4-59说明LT3755的效率可高达93%，这一点是非常重要的，因为这消除了所有电源组件的散热需求，从而可组成一个占板面积非常紧凑的解决方案。尽管图4-58所示电路是一种升压型拓扑，但是LT3755独特的高压侧电流检测设计使其能够根据应用的具体要求，可配置为降压模式、SEPIC模式、降压-升压模式电路，如图4-60所示。

LT3755用稳定的内部7V电源驱动外部低端N沟道MOSFET。固定频率、电流模式结构允许在宽电源和输出电压范围内稳定和准确地工作。LT3755提供一个恒定电流源，这对LED驱动器集成电路在输入电压不稳定时实现恒定LED亮度非常重要，而且在汽车应用中尤其重要，因为在冷车发动和负载突降等情况下遭遇瞬态后，输入电压可能有极大的摆动。LT3755的最高输入电压为40V，使其能够在汽车电源总线遭遇40V瞬态时稳定LED电流和电压。

图4-59 图4-58所示电路的效率曲线

以地为基准的电压反馈引脚用作很多LED保护电路的输入，如LED开路保护，而且还使变换器有可能用作恒定电压源。频率调节引脚允许在100kHz～1MHz范围内对频率编程，以优化效率和性能，同时最大限度地减小外部组件尺寸。如果需要外部同步，LT3755-1在100kHz～1MHz的整个频率范围内还可以同步至外部时钟。

LT3755的真彩PWM调光实现了高达3000:1的调光比，调光时所发光的颜色没有改变，从而能够持续调节LED前照灯，以适应多种环境条件。因为Linear公司的大电流LED驱动器是电流模式稳压器，因此它们不直接调制电源开关的占空比，而是由反馈环路控制每个周期的开关峰值电流。与电压模式控制相比，电流模式控制改进了环路动态特性，并实现了逐周期限流。

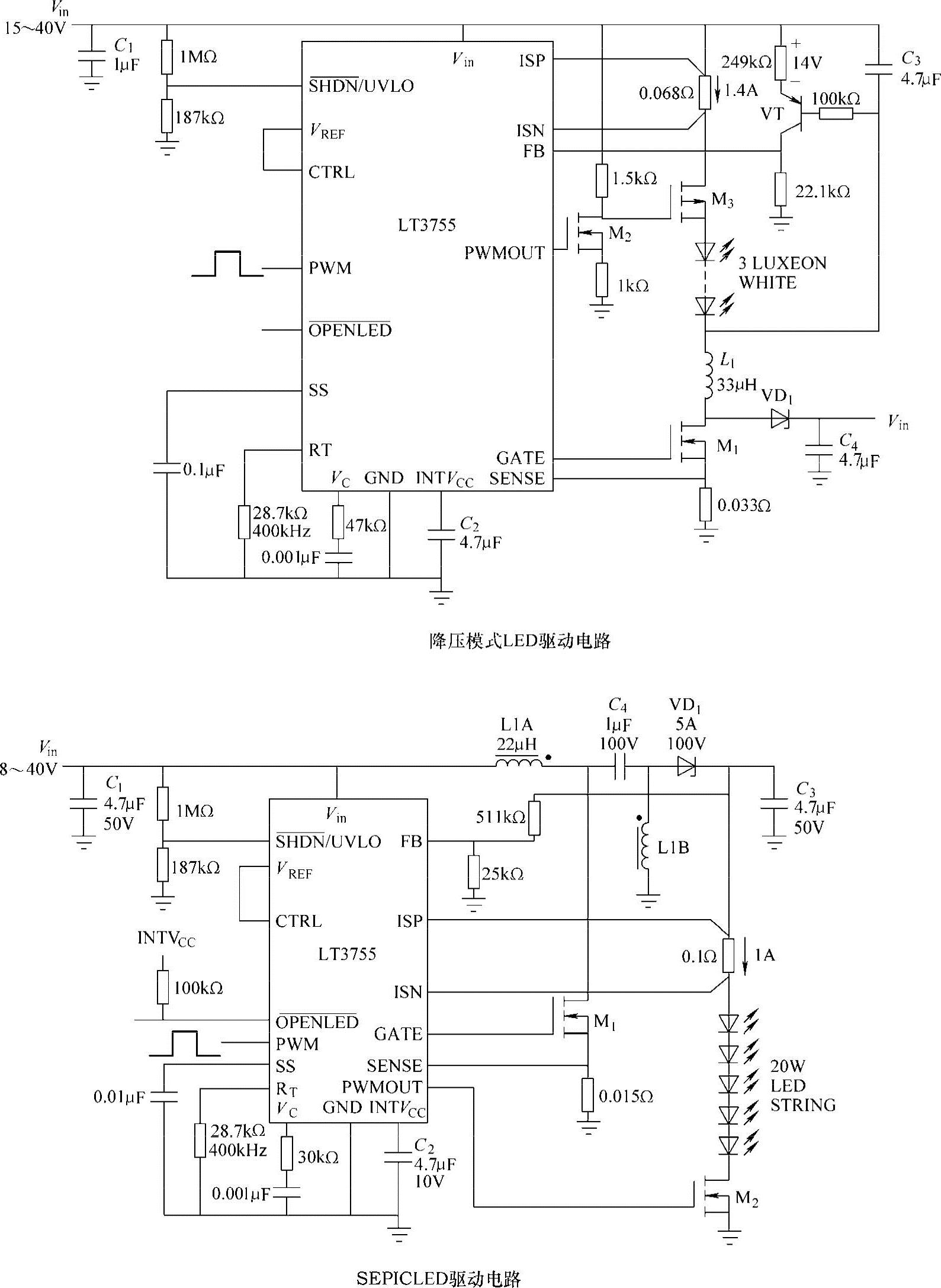

图4-60 LT3755配置为降压模式、SEPIC模式、降压-升压模式电路

图4-60 LT3755配置为降压模式、SEPIC模式、降压-升压模式电路（续）
