有些多串LED模组采用一种共阳极配置，这种共阳极连接方式把LED模组与驱动器之间的导线数目从2N减少至N+1，N是模组中LED串的数目。采用LT3496的降压模式三路输出驱动LED电路，如图4-52所示。LED串被设置于PVin和200mΩ检测电阻器之间，以在PVin上实现共阳极连接。这与用于3个自由浮动LED串的常见降压模式配置是完全不同的。在标准的稳态工作中，该电路可向每个LED串输送500mA的电流。

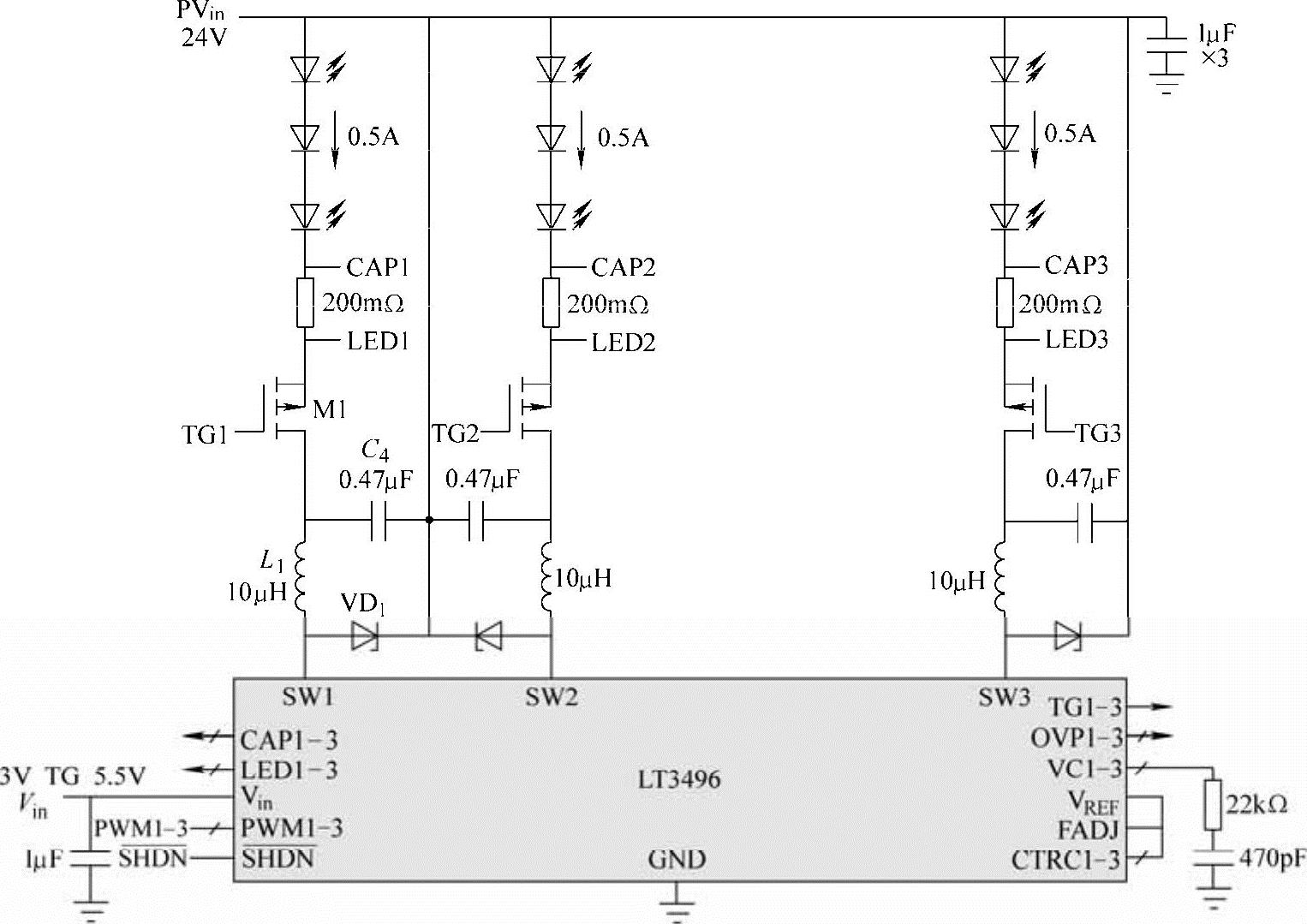

图4-52 采用LT3496的降压模式三路输出驱动LED电路
在降压模式LED驱动器电路中，编程过电压保护（OVP）功能并非始终需要，与升压、降压-升压和单端初级电感变换器（SEPIC）型驱动器不同，当某个LED串开路时，降压模式LED驱动器的开关电压将下降。在这种场合中，OVP功能是不需要的。然而，可以把CAP1引脚用作一个开路指示器。
如果某个LED串变至开路状态并随后被重新连接，如LED驱动器和LED模组之间的电缆连接不是一种恒定不变的连接（需要不时地断接和重接），就可能出现上述情形。在这种情况下，当LED串被重新连接之后，它就会受到一个很大的浪涌电流（持续时间达若干微秒）。这个大浪涌电流是由电容器C4的放电引起的。该浪涌电流的大小与PVin和LED串电压之间的差异有关，电压差越大，浪涌电流越大。例如在图4-52所示电路中，对于一个24V输入和3只LED配置，测得的峰值浪涌电流为1.2A。(www.daowen.com)
在LED串开路时要抑制浪涌电流，可把LED串两端的电压钳位于一个仅略高于LED串电压的电压。图4-53所示的具有LED开路保护的三路降压模式驱动电路把LED串两端的电压限制在一个由电阻器R1和R3所设定的OVP电平上。在图4-53所示电路中，该OVP电平将是15V。然而，为了使OVP电路生效，在OVP逻辑电路将主开关断开之后，必须上拉CAP1引脚电压。电阻器R4为CAP1引脚提供了数百微安（μA）的上拉电流。当未采用R4时，CAP1引脚保持于低电平，从而使得OVP电路不起作用。

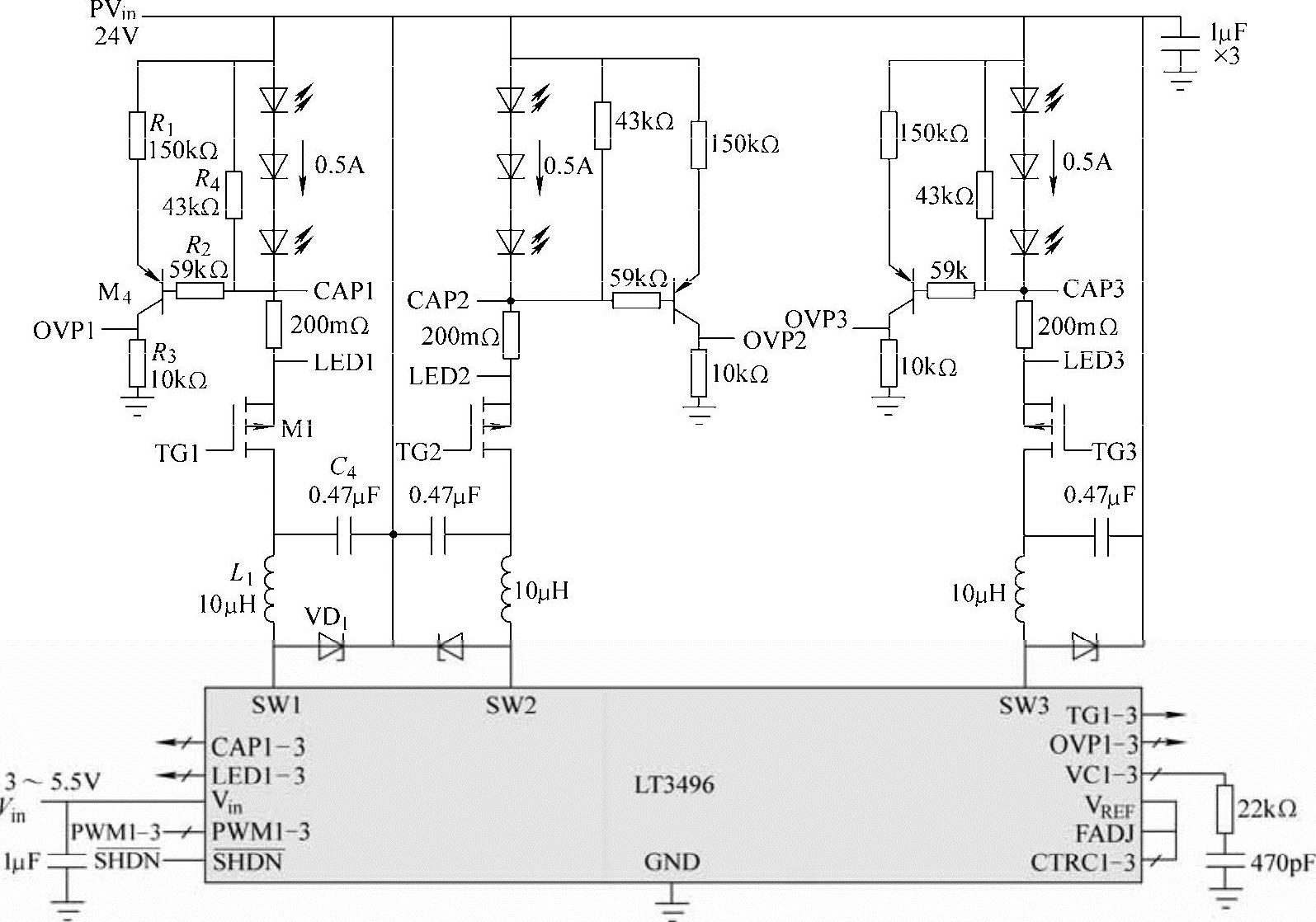

图4-53 具有LED开路保护的三路降压模式驱动电路
