LT3476为4通道输出的DC/DC变换器,是专为驱动高电流LED而设计的恒定电流源,其固定频率和电流模式结构可保证在很宽的输入和输出电压范围内实现稳定的工作。其主要特性如下:
1)TrueColorPWM调光技术,可提供高达5000:1的调光比。
2)采用高压侧检测的LED电流调节。
3)VADJ引脚可在10~120mV的范围内准确地设定LED电流检测门限。
4)具有1.5A、36V内部NPN开关的4个独立驱动器通道。
5)频率调节引脚:200kHz~2MHz。
6)高达96%的转换效率。
7)开路LED保护。
8)低静态电流:在运行模式中为22mA,在停机模式中小于10μA。
9)较宽的输入电压范围:2.8~16V。
10)耐热增强型38引脚QFN封装。
高压侧电流检测是目前灵活性最高的LED驱动方案,可提供降压、升压或降压-升压型配置。在105mV的全标度值条件下,可将每个电流监视器门限的准确度修整至2.5%以内。用户可利用一个外部检测电阻来设置每个通道的输出电流范围。4个稳压器均由对应通道的PWM信号来独立操作,从而精准地调节LED信号源的混色或调光比,可实现高达1000:1的调光比。频率调节引脚允许在200kHz~2MHz的范围内设置开关频率,能有效抑制LED阵列的噪声干扰。LT3476驱动器的典型应用电路如图4-38所示。

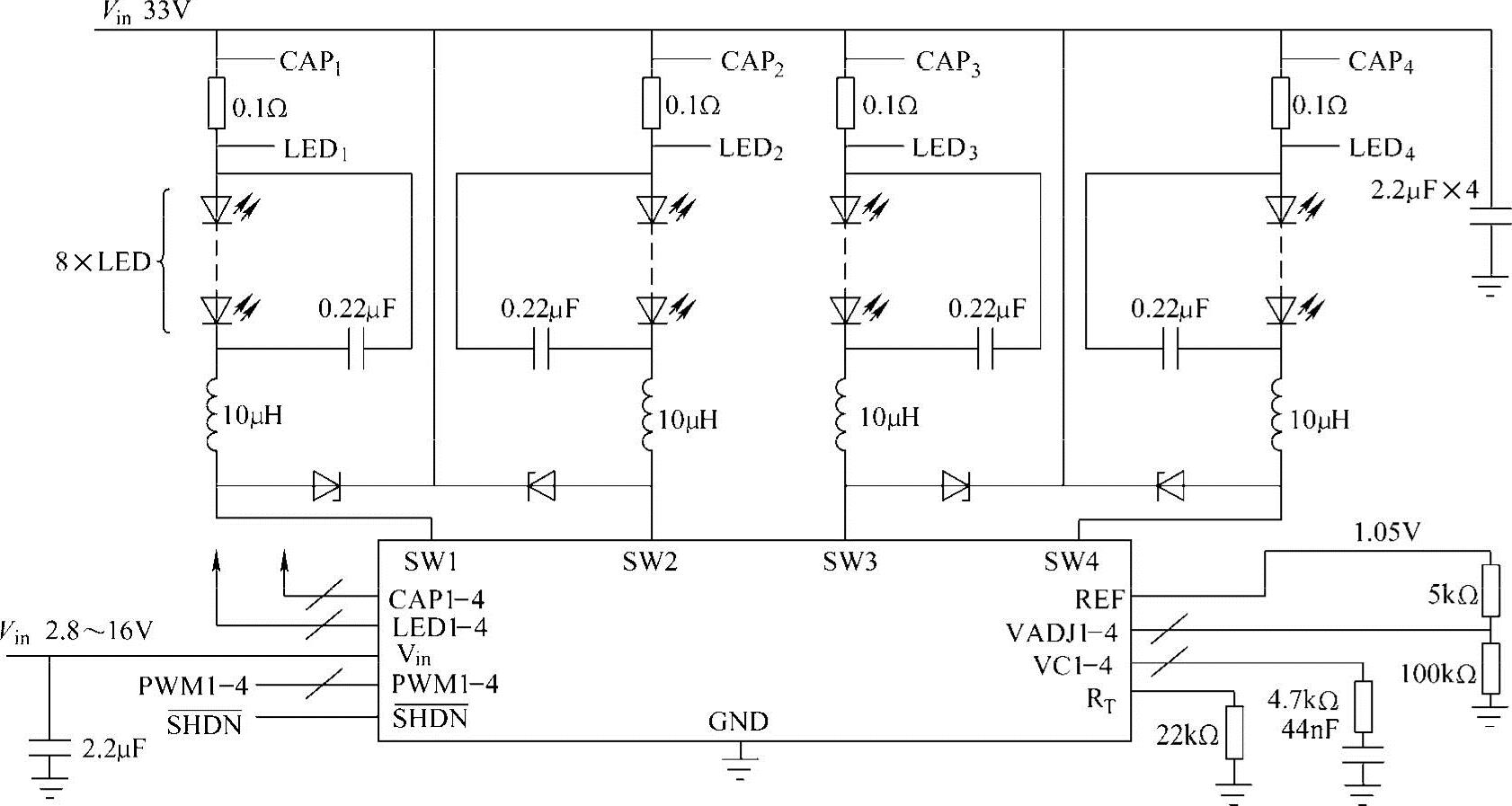

图4-38 LT3476驱动器的典型应用电路
