基于MAX16836的LED驱动电路如图4-31所示。本LED驱动方案用于驱动6串LED信号灯，每串包含4只串联LED。每串LED负载具有独立的阳极接点，阴极连接在一起。该电路采用汽车蓄电池供电，最低电压为10V，最高电压为28V，能够为每串LED提供350mA电流。
由于使用共阴极结构，检流电阻必须放置在LED串的阳极端。LED驱动器（MAX16836）电流检测输入端的最大共模电压限制在4V，因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。一对PNP晶体管把LED检流电阻的电压转换成以GND为参考的电压，送入MAX16836电流检测引脚。R1、R2、R3和R4按下式计算：
式中，VSENSE是IC的电流检测电压（200mV）。(www.daowen.com)
当LED串的电压处于最小值（7.6V），而输入电压处于最大值（28V）时，LED驱动电路功耗最大，大于7W。仅通过电路板散热很难耗散如此大的热量，所以在高输入电压情况下，必须使用低占空比（低至25%）的调光信号驱动UNIVERSALDIM输入，以降低驱动器的功耗。本设计具有独立的使能信号，可分别控制每串LED。

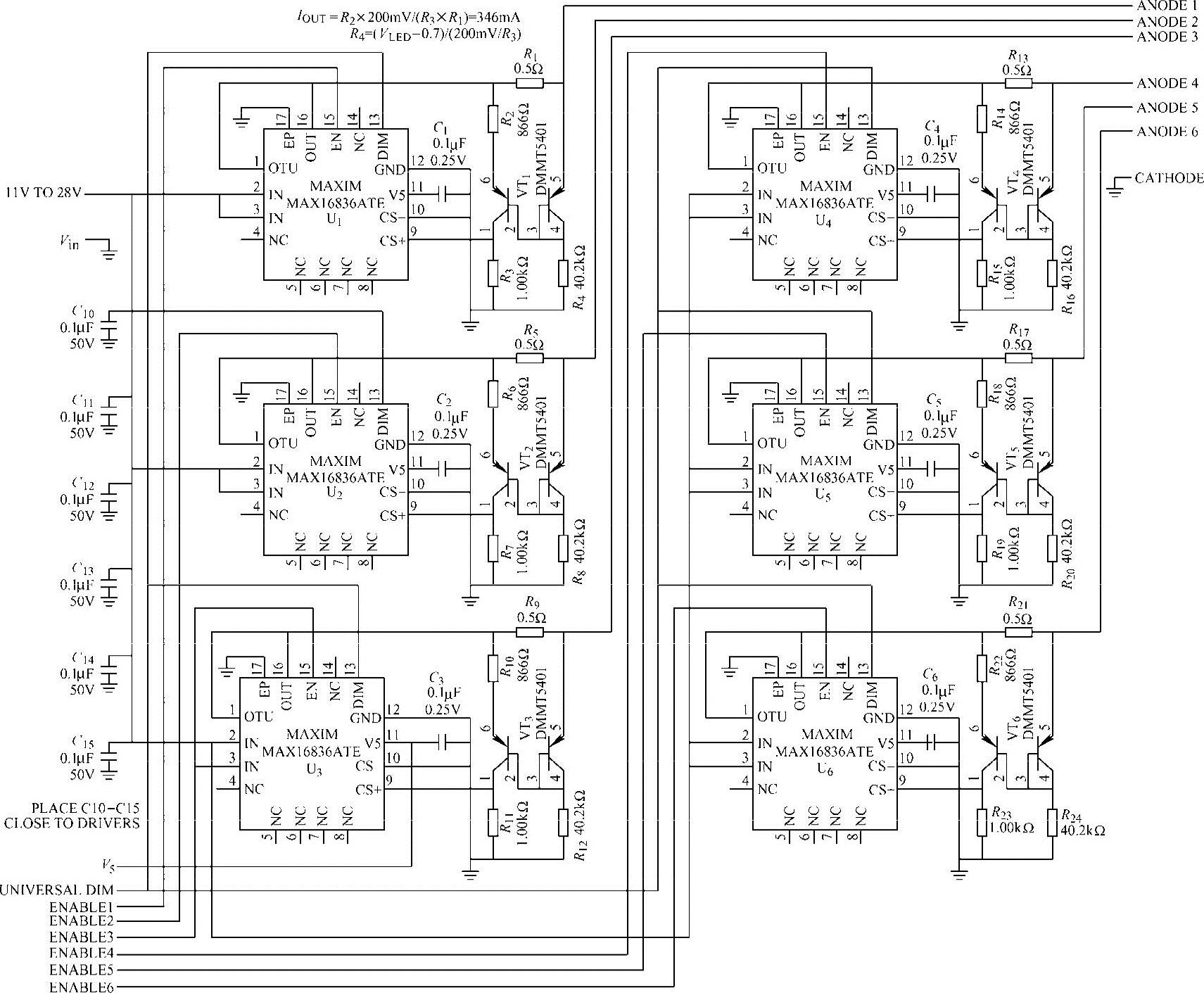

图4-31 基于MAX16836的LED驱动电路
