MAX16821A/B/C是脉宽调制（PWM）1.5MHz、30A同步整流白光LED驱动器，可确保高效、快速响应脉冲电流，以紧凑的封装和最少的外部器件提供高输出电流能力，适用于同步和非同步降压（Buck）、Boost、Buck-Boost、SEPIC和Cuk拓扑白光LED驱动器。一路逻辑输入（MODE）允许器件在同步Buck和Boost工作模式间转换。该器件是第一个专门为满足共阳极高亮白光LED而设计的高功率驱动器。提供平均电流模式控制，采用具有最佳电荷和导通电阻指标的MOSFET。MAX16821A/B/C在提供30A白光LED电流时，可使对外部散热需求减至最低。

采用真差分检测方法提供精确的白光LED电流控制，内部稳压器关闭时（V_CC连接至IN）工作于4.75～5.5V供电范围。内部稳压器使能时，该系列器件可工作于7～28V输入电压范围。

MAX16821A/B/C提供一个180°相位延迟的时钟输出控制第二级错相白光LED驱动器，以减小输入和输出滤波电容尺寸，并使纹波电流最小化。较宽的开关频率范围（125kHz～1.5MHz）允许使用小型的电感和电容，并具有可编程过电压保护和输出使能功能。MAX16821A/B/C的主要技术特性有：

1）可选的0.1V/0.03V白光LED电流检测，使效率最大化（MAX16821B/16821C）。

2）具有无闭锁过电压保护输出和过热关断保护。

3）集成4A栅极驱动器。

4）为下一级驱动提供180°错相时钟输出。(www.daowen.com)

5）低端Buck模式，具有或没有同步整流。

6）高端Buck和低端Boost模式，具有或没有同步整流。

7）−40～+125℃工作温度范围。

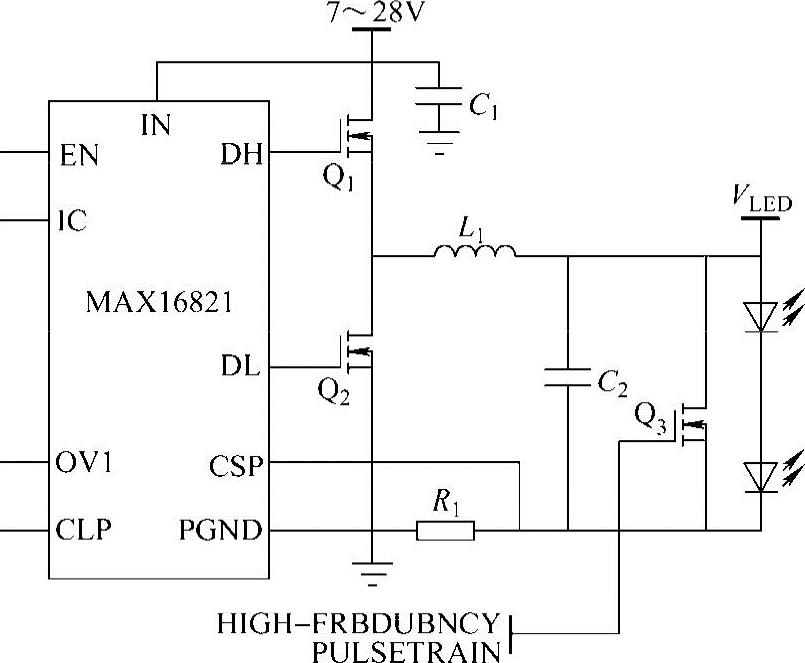

MAX16821A/B/C驱动白光LED电路如图4-25所示。

图4-25 MAX16821A/B/C驱动白光LED电路
