MAX15005是高性能、电流模式PWM控制器，可工作于4.5～40V（抛物线负载）的汽车级输入电压范围。如果VCC由外部偏置电压供电，启动后输入电压可以降低到2.5V。该控制器集成了所有实现固定频率隔离/非隔离电源所需的控制模块。围绕MAX15005可以便利的设计通用Boost、flyback、forward和SEPIC拓扑的变换器。
电流模式控制结构可提供优异的电路瞬态响应和逐周期限流，同时可简化频率补偿。可编程斜率补偿可进一步简化设计。60ns快速限流响应时间和低至300mV的限流门限使得控制器适用于高效、高频DC/DC变换器。该器件包含一个内部误差放大器以及精度为1%的基准，便于实现初级稳压单端flyback变换器或非隔离变换器。
转换频率可由外部阻容网络设置为15～500kHz，MAX15005A/B提供了一个SYNC输入，可与外部时钟同步。MAX15005A/B的MOSFET驱动器最大占空比为50%。通过选取适当的RT和CT组合，可设置MAX15005A/B的最大占空比。开关频率可通过RC编程，精度为4%。
输入电源的启动电压由输入欠电压锁定（ON//OFF）设置，并可用于关断变换器使总的关断电流降低至10µA。保护措施包括周期性和打嗝式限流、输出过电压保护和过热关断。MAX15005A/B提供节省空间的16引脚TSSOP封装和热增强型16引脚TSSOP-EP封装。所有器件都可工作于−40～+125℃汽车级温度范围。
采用MAX15005将8～16V汽车蓄电池电压升压至21V，以驱动一串6～8个LED。参考设计的关键参数如下：
1）Vin：8～16V（连续），40V（瞬态）。
2）VLED+电源电压：80mA（最大）时21(1±5%)V。
3）VLED+负载范围：70mA时10～20V。
4）ILED：70(1±5%)mA。(www.daowen.com)
5）亮度调节输入：400Hz，50Ω，集电极开路。
6）亮度调节分辨率：3μs。
7）开关频率：385kHz。
8）工作温度：−40～+125℃。

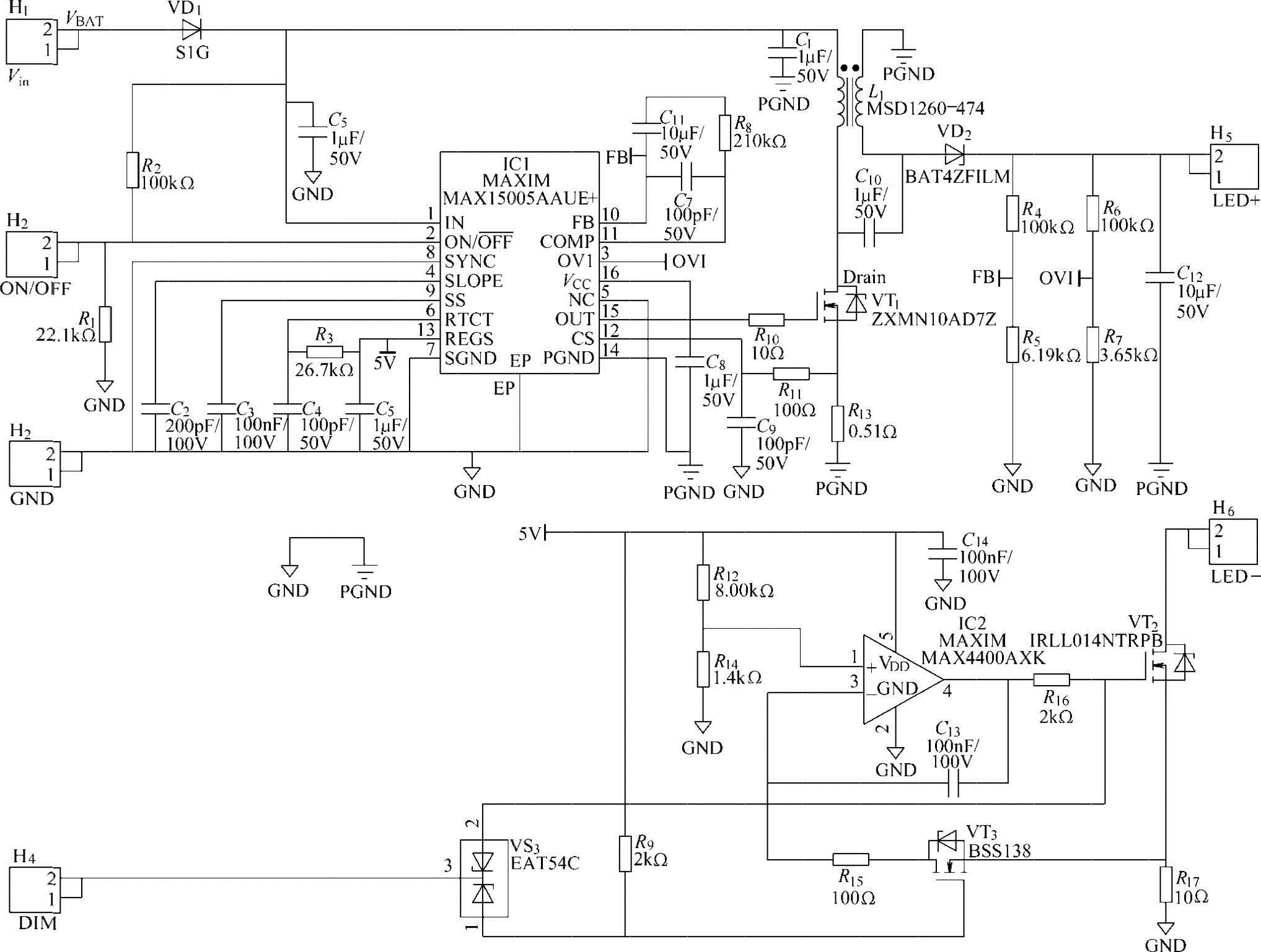

基于MAX15005的LED驱动电路如图4-1所示。
图4-1 基于MAX15005的LED驱动电路
