1.LED的结构

LED的结构主要由PN结芯片、电极和光学系统组成。当在LED两电极上加上正向偏压之后,使电子和空穴分别注入P区和N区,当非平衡少数载流子与多数载流子复合时,就会以辐射光子的形式将多余的能量转化为光能。

LED的基本结构是一块电致发光半导体材料,置于一个有引线的架子上,然后四周用环氧树脂密封,起到保护内部芯线的作用。LED的结构如图2-1所示。

LED的两根引线中较长的一根为正极,应接电源正极。有的LED的两根引线一样长,但管壳上有一凸起的小舌,靠近小舌的引线是正极。与白炽灯和氖灯相比,LED的特点是:工作电压低;工作电流很小;抗冲击和抗振性能好,可靠性高,寿命长;通过调制LED的电流强弱可以方便地调制LED发光的强弱。

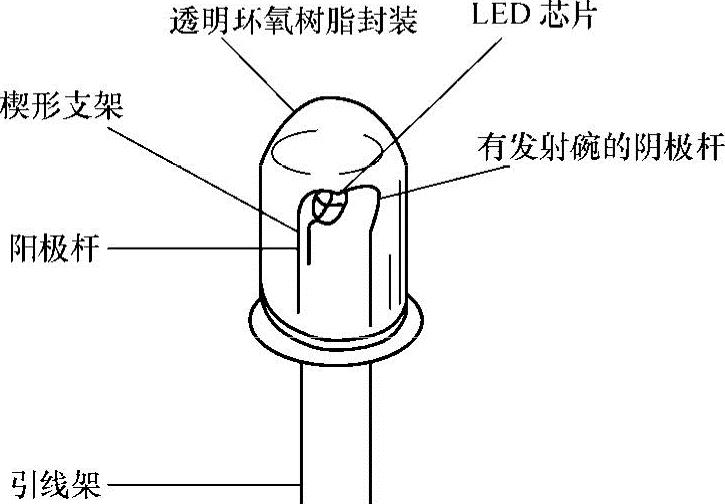

图2-1 LED的结构图

LED的发光过程包括3部分:正向偏压下的载流子注入、复合辐射和光能传输。微小的半导体芯片被封装在洁净的环氧树脂中,当电子经过该芯片时,带负电的电子移动到带正电的空穴区域并与之复合,电子和空穴消失的同时产生光子。电子和空穴之间的能量(带隙)越大,产生的光子的能量就越高。光子的能量反过来与光的颜色对应,在可见光的频谱范围内,蓝色光、紫色光携带的能量最多,桔色光、红色光携带的能量最少。由于不同的材料具有不同的能量,从而能够发出不同颜色的光。

不同的半导体材料中电子和空穴所处的能量状态不同,当电子和空穴复合时释放出的能量多少不同,释放出的能量越多,则发出光的波长越短。常用的是发红光绿光或黄光的LED,磷砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。它们的材料和主要特性见表2-1。

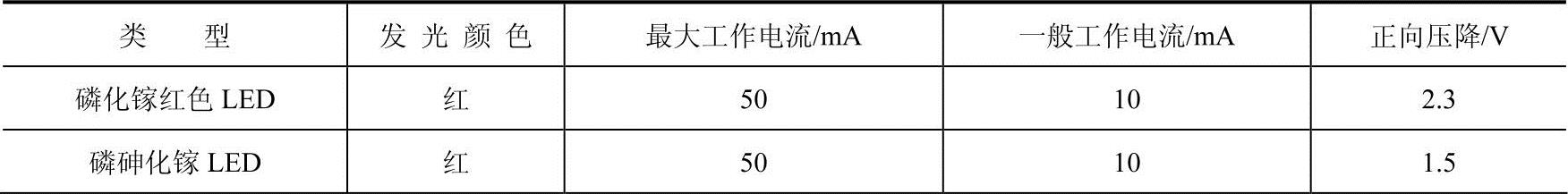

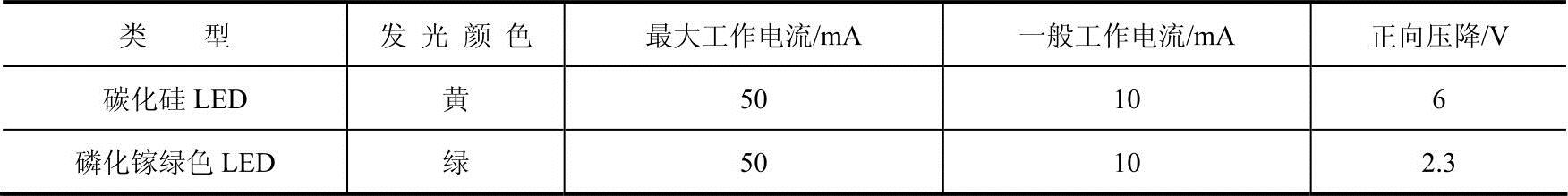

表2-1 红光、绿光和黄光LED的材料和主要特性


(续)


LED的正向伏安特性曲线很陡,使用时必须串联限流电阻以控制通过LED的电流。在直流电路中,限流电阻R可用下式计算:


式中,E为电源电压;VF为LED的正向压降;IF为LED的正向工作电流。

在交流电路中,限流电阻R可用下式估算:


式中,Ve为交流电源电压的有效值

2.LED发光原理(www.daowen.com)

LED是由Ⅲ-V族化合物,如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的,其核心是PN结。因此,它具有一般PN结的I-V特性,即正向导通,反向截止和击穿特性。此外,在一定条件下,它还具有发光特性。

PN结根据其端电压构成一定的势垒;当加正向偏置时势垒下降,P区和N区的多数载流子向对方扩散。由于电子迁移率μ比空穴迁移率大得多,出现大量电子向P区扩散,构成对P区少数载流子的注入。这些电子与价带上的空穴复合,复合时得到的能量以光能的形式释放。这就是PN结发光的原理。LED发光原理示意图如图2-2所示。

PN结对电子和空穴具有不同高度的势垒,这两个势垒均很小,但空穴的势垒比电子的势垒小得多,而且空穴不断从P区向N区扩散,得到高的注入效率。N区的电子注入P区的速率却较小。这样N区的电子就跃迁到价带与注入的空穴复合,而发射出由N型半导体能量所决定的光。由于P区的能量大,光无法发到导带,因此不发生光的吸收,从而除可直接透射LED外,还减少了光能的损失。

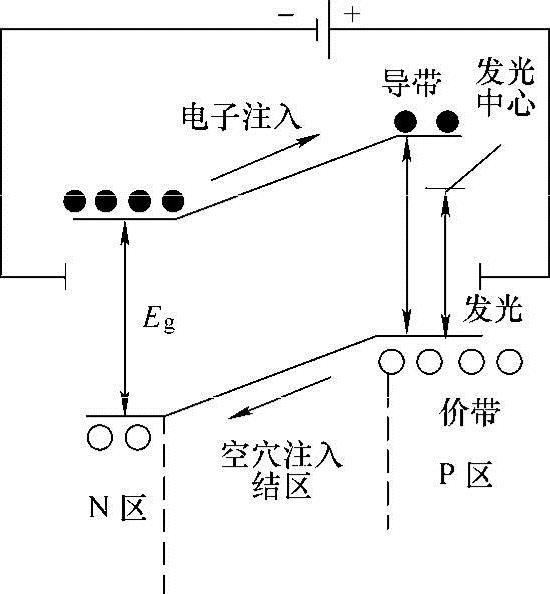

图2-2 LED发光原理示意图

假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或先被发光中心捕获后,再与空穴复合发光。除了这种发光复合外,还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获,而后再与空穴复合,每次释放的能量不大,不能形成可见光。发光的复合量相对于非发光复合量的比例越大,光量子效率越高。由于复合是在少子扩散区内发光的,所以光仅在靠近PN结面数微米以内产生。理论和实践证明,发光的波长或频率取决于选用的半导体材料的能量EgEg的单位为电子伏(eV):


式中,v为电子运动速度;h为普朗克常数;q为载流子所带电荷;c为光速;λ为发光的波长(nm)。

半导体可分为直接跃迁和间接跃迁两种,LED大都采用直接跃迁材料,这样可使电子直接从导带跃迁到价带与空穴复合而发光,有很高的效率。反之,采用间接跃迁材料,其效率就低一些。若能产生可见光(波长在380nm的紫光~780nm的红光),半导体材料的Eg应在3.26~1.63eV之间。LED的输出光谱决定其发光颜色及光辐射纯度,也反映出半导体材料的特性。表2-2列举了常用半导体材料及其发射的光波波长参数。

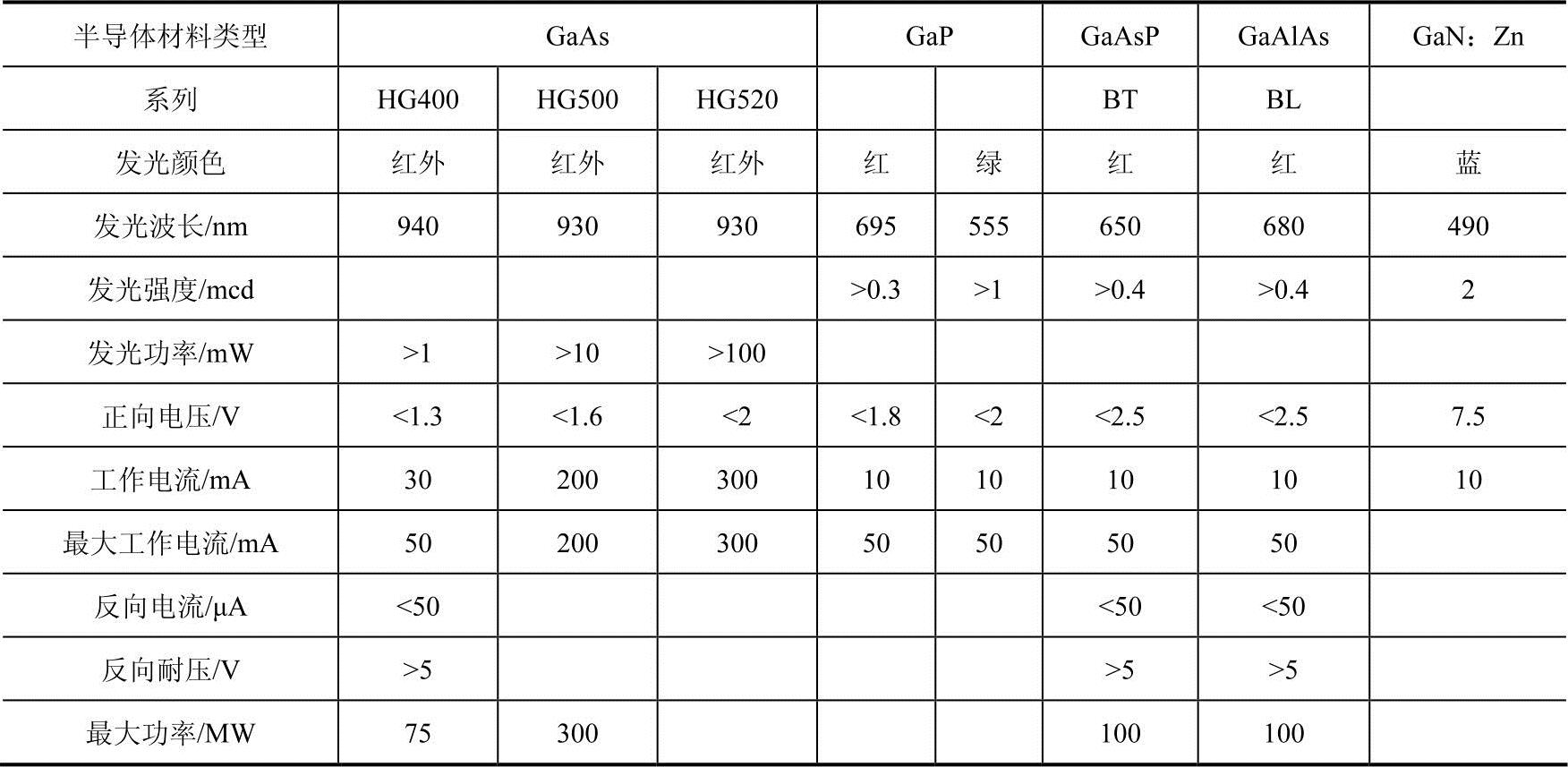

表2-2 常用半导体材料及其发射的光波波长参数


LED正向伏安特性曲线比较陡,在正向导通之前LED几乎无电流流过。当电压超过开启电压时,电流就急剧上升。因此,LED属于电流控制型半导体器件,其发光强度L(单位为cd/m2,读作坎[德拉]每平方米)与正向电流IF近似成正比

L=KIFm (2-5)

式中,K为比例系数。

在小电流范围内(IF=1~10mA),m=1.3~1.5。当IF>10mA时,m=1,式(2-5)可简化为

L=KIF (2-6)

即LED的亮度与正向电流成正比,LED的正向电压与正向电流与管芯的半导体材料有关。使用时应根据所要求的显示亮度来选取合适的IF值,既保证亮度适中,也不会损坏LED。若电流过大,就会烧毁LED的PN结。
