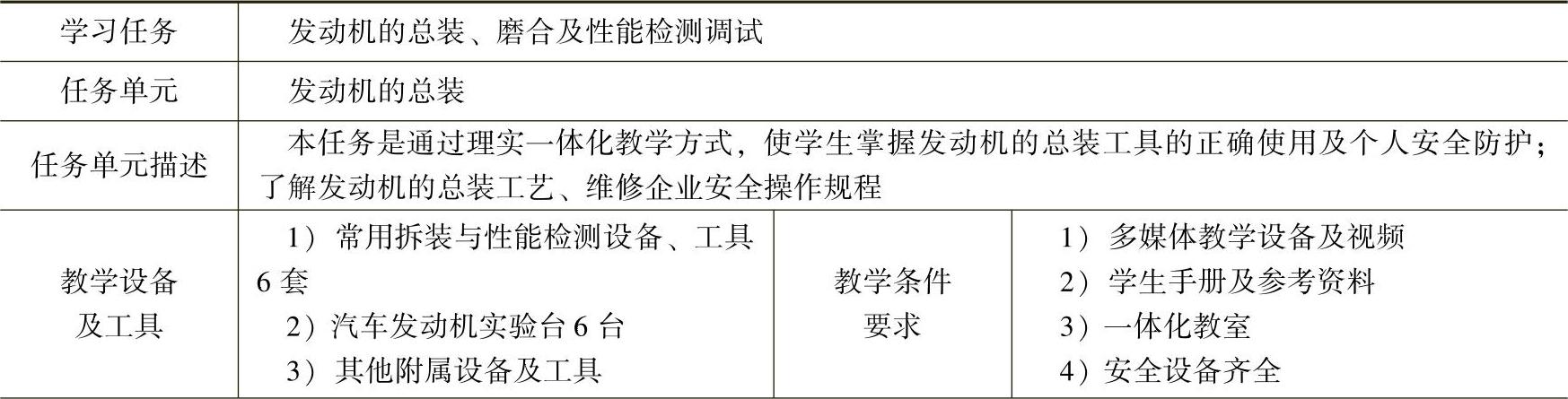

【教学任务书】

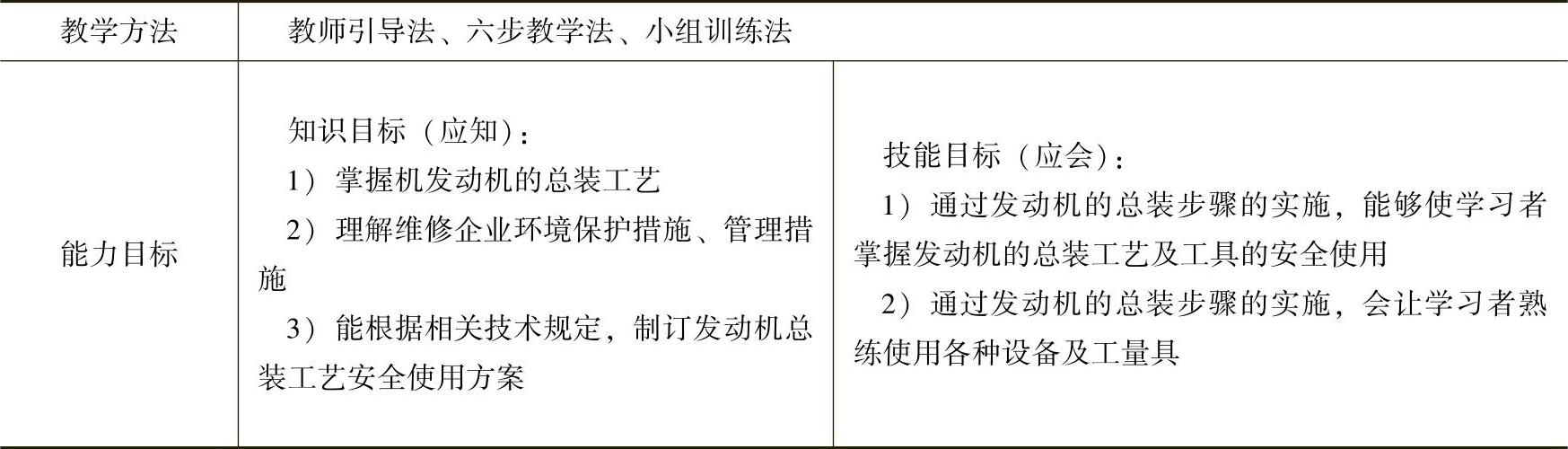

(续)


【项目实施建议】

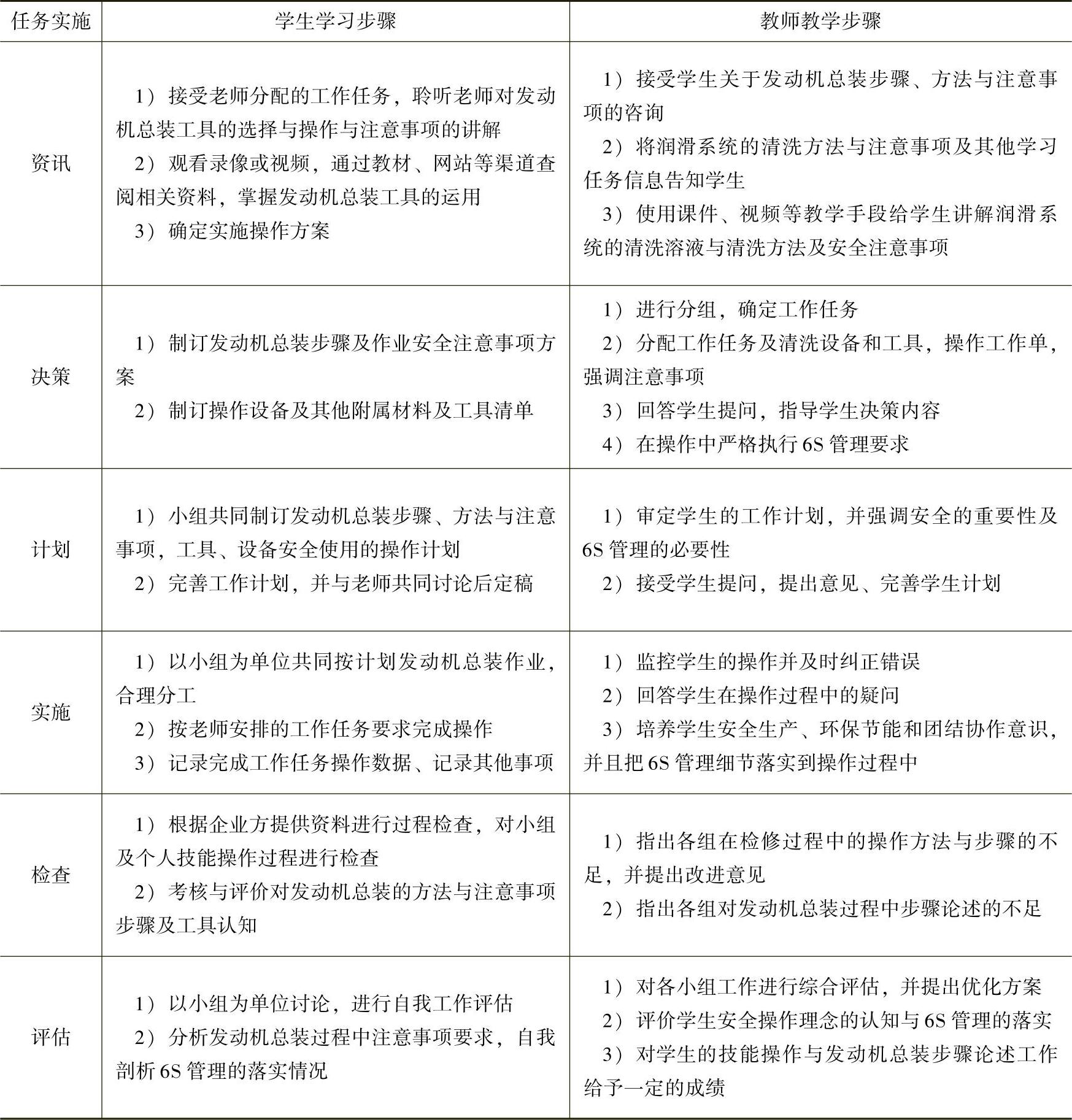

【项目实施】

一、发动机的总

发动机装配即是把组成发动机总成的零部件连接在一起的过程,在装配时应注意下列问题:

1)复检零部件、辅助总成,性能试验合格。

2)易损零部件、紧固锁止件全部换新,如自锁螺母、弹簧垫片等。

3)严格保持零部件、润滑油道清洁。

4)做好预润滑,预润滑剂必须清洁,品质符合发动机工作要求。

5)不可互换配合位置的零件,严格按装配标记装配。零件的平衡配重位置正确,固定可靠。

6)尽量使用专用器具装配,按规定紧固力矩、紧固方法和顺序紧固螺栓

7)装配间隙必须符合技术条件。

发动机装配的步骤随发动机类型和结构的不同而有所区别,但其基本原则是以气缸体为装配的基础,与拆卸步骤相反,由内到外地逐段装配。在装配过程中,有些零件是按顺序直接装配到气缸体上(如飞轮壳等),有些则是组件和总成,需先完成组件和总成装配后,再将组件和总成装配到气缸体上(如活塞连杆组等)。在具体装配过程中,有些零部件装配工作在不违反工艺顺序的情况下,可组织平行交叉作业,为了保证装配质量,应边安装、边检查、边调整。

二、发动机总成的装配(以AJR型发动机为例)

(1)气缸体的装配 气缸体的装配可按拆卸相反的顺序进行,但注意以下事项:

1)安装曲轴油封时,应在油封外圈和唇边上涂一薄层润滑油,在曲轴颈上套上专用工具,通过装在导套上的压套将油封压到位。装配气缸体时应更换曲轴前油封凸缘衬垫(见图7-1)。

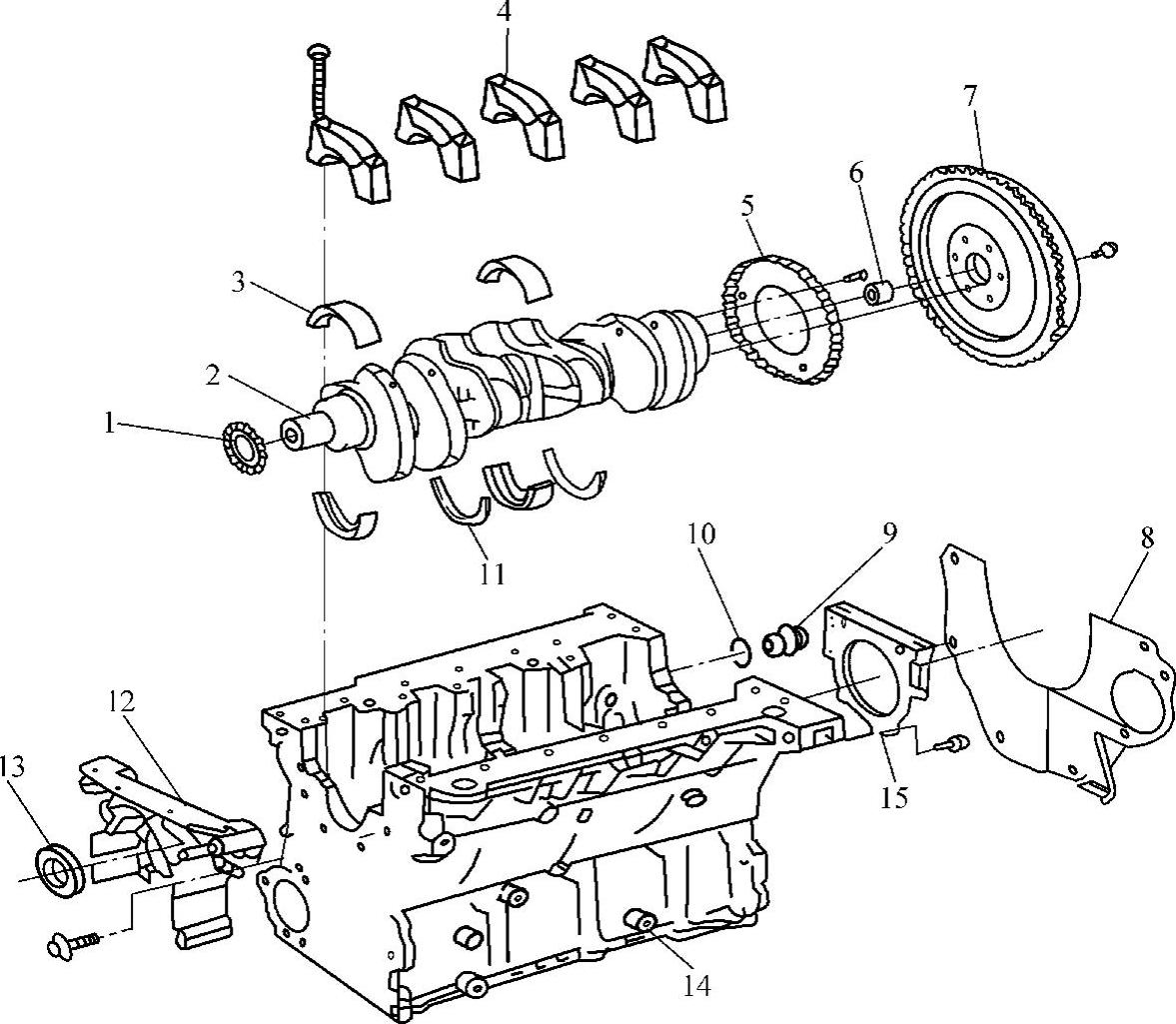

图7-1 AJR型发动机气缸体总成分解图

1—机油泵链轮 2—曲轴 3—曲轴轴承 4—轴承盖 5—脉冲轮 6—滚针轴承 7—飞轮 8—中间支板 9—螺塞 10—O形圈 11—止推片 12—支架 13—前油封 14—气缸体 15—后油封架

2)主轴承盖紧固螺栓的拧紧力矩为65N·m,拧紧顺序与图7-2所标序号的顺序相反。

(2)活塞连杆组的装配 活塞连杆组的装配可按照与拆卸相反的顺序进行,但注意以下事项:

1)安装活塞时应注意活塞的标记位置和所配对的气缸,活塞裙部的箭头必须朝向发动机前方。

2)使用活塞环钳进行拆卸和安装活塞环。安装活塞环时,其开口应错开120°。活塞环上“TOP”标记必须朝向活塞顶部。

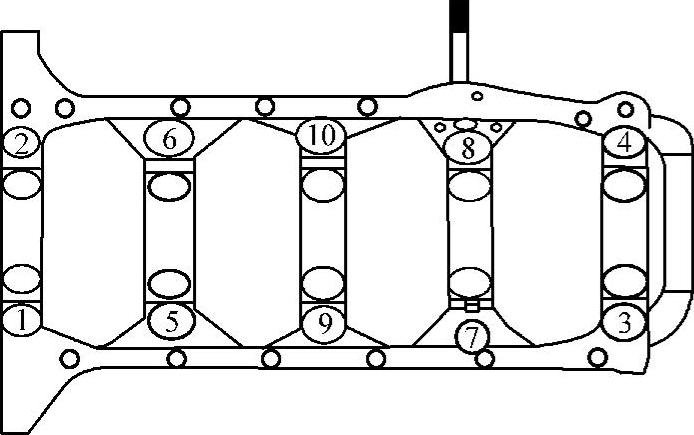

图7-2 曲轴主轴承盖的拆卸顺序

3)活塞销应使用专用工具进行拆卸和安装,如果安装困难,则可将活塞加热到60℃。

4)连杆螺栓、螺母在拆卸后应予以更换,安装时先润滑螺纹和接触表面。在测量连杆径向间隙时,螺栓的拧紧力矩为30N·m,不要再加90°。

5)安装连杆轴承盖时应注意安装位置,安装时不要使用密封剂。

6)连杆的轴向间隙为0.10~0.35mm,磨损极限值为0.40mm;连杆的径向间隙为0.10~0.05mm,磨损极限值为0.12mm。在测量连杆径向间隙时不要转动曲轴,如图7-3所示。

(3)气缸盖的安装

1)在安装气缸盖之前,要将曲轴转动到第一缸的上止点位置。

2)安装气缸盖衬垫时,有标号(配件号)的一面必须可见。

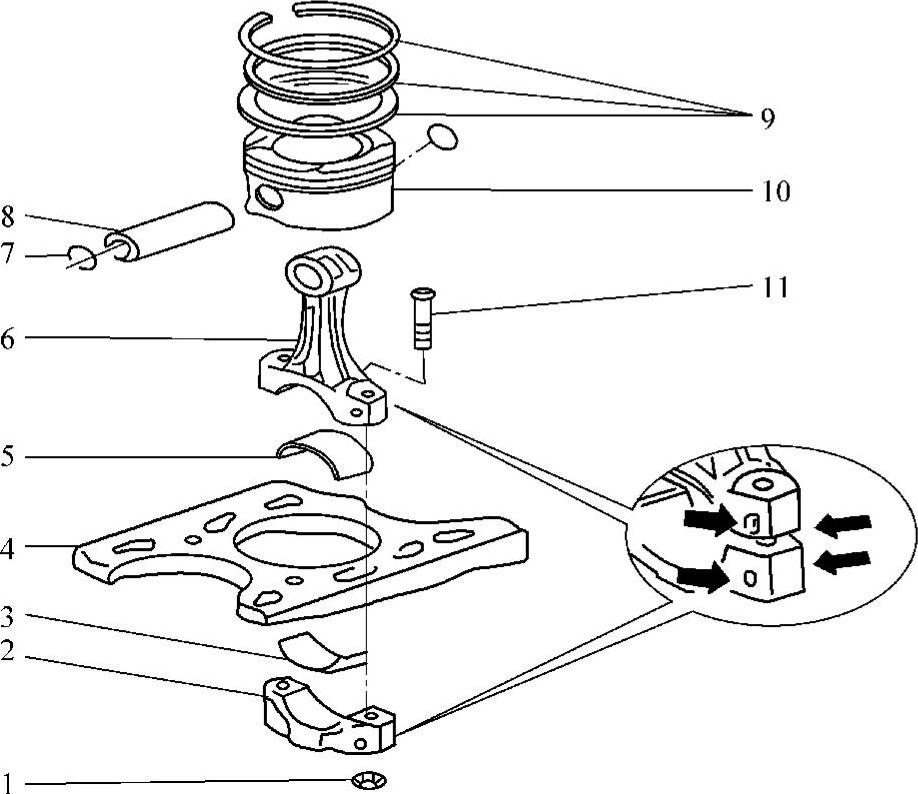

图7-3 AJR型发动机活塞连杆组分解图

1—连杆螺母(拧紧力矩30N·m+90°) 2—连杆轴承盖 3—连杆下半轴承 4—气缸体 5—连杆上半轴承 6—连杆 7—夹箍 8—活塞销 9—活塞环 10—活塞 11—连杆螺栓

3)更换气缸盖紧固螺栓,不能重复使用已经按照拧紧力矩拧紧过的螺栓。

4)按照如图7-4所示的顺序以40N·m的力矩拧紧气缸盖螺栓,然后再用扳手拧紧180°(分两次)。

5)安装凸轮轴,安装正时齿带(调整配气相位),安装气门罩盖。

① 安装凸轮轴前应更换凸轮轴油封。

② 安装凸轮轴时,第一缸的凸轮必须朝上。当安装轴承盖时,要保证孔的上、下部分对准。

③ 润滑凸轮轴轴承表面。

④ 交替对角拧紧第2、4号轴承盖,拧紧力矩为20N·m。

⑤ 安装5、1、3轴承盖,拧紧力矩为20N·m。

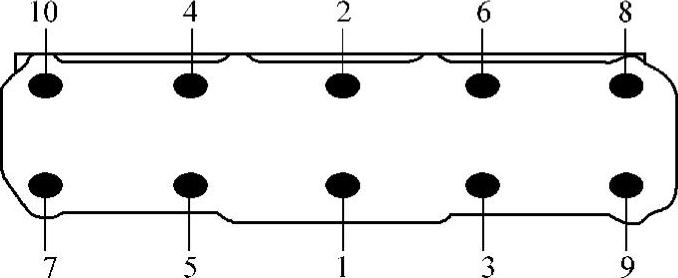

图7-4 气缸盖螺栓拧紧顺序

⑥ 将半圆键安装到凸轮轴上。

⑦ 安装凸轮轴正时齿带轮,并拧紧到100N·m。

⑧ 安装好凸轮轴后,发动机在约30min之内不得起动,以便液压挺杆的补偿元件进入状态,否则气门将敲击活塞。在对配气机构进行维修后,应小心地转动曲轴至少两圈,以防止发动机起动时敲击气门。

6)调整节气门拉索,加注新的冷却液。

7)执行节气门控制单元匹配。

8)查询故障码。拔下电器元件插头会导致故障存储,查询故障码,必要时清除故障码。

9)注意主要部件螺栓的拧紧力矩。前排气管与排气歧管紧固螺栓的拧紧力矩为20N·m,进气歧管支架与发动机之间紧固螺栓的拧紧力矩为20N·m,进气歧管支架与进气歧管紧固螺栓拧紧力矩为3ON·m。

(4)AJR型发动机总成的安装

AJR型发动机的安装按照与拆卸相反的步骤进行,但要特别注意以下几点:

1)在安装时,应检查发动机和变速器之间的定位销是否已安装好。

2)更换所有的锁紧螺母。

3)更换所有已经按照拧紧力矩紧固过的螺栓。

4)更换所有的密封圈和衬垫。

5)在变速器输入轴上涂薄薄的一层G000100润滑脂。分离轴承的导向套不必润滑。

6)必要时检查离合器膜片各分离杠杆的同轴度。

7)检查曲轴后部滚针轴承是否安装上。

8)如果气缸盖和气缸体都没有更换,则可以使用原来排出的冷却液。

9)安装发动机支架时,摇动发动机使其安装到位。

10)调整节气门拉索,使其活动灵活。

11)在不拧紧螺栓的情况下,调整排气管。

12)查询故障码。当拔下电气元件插头时,会导致故障码被存储。查询故障码,必要时清除故障码。

13)AJR型发动机主要螺栓、螺母的拧紧力矩见表7-1。

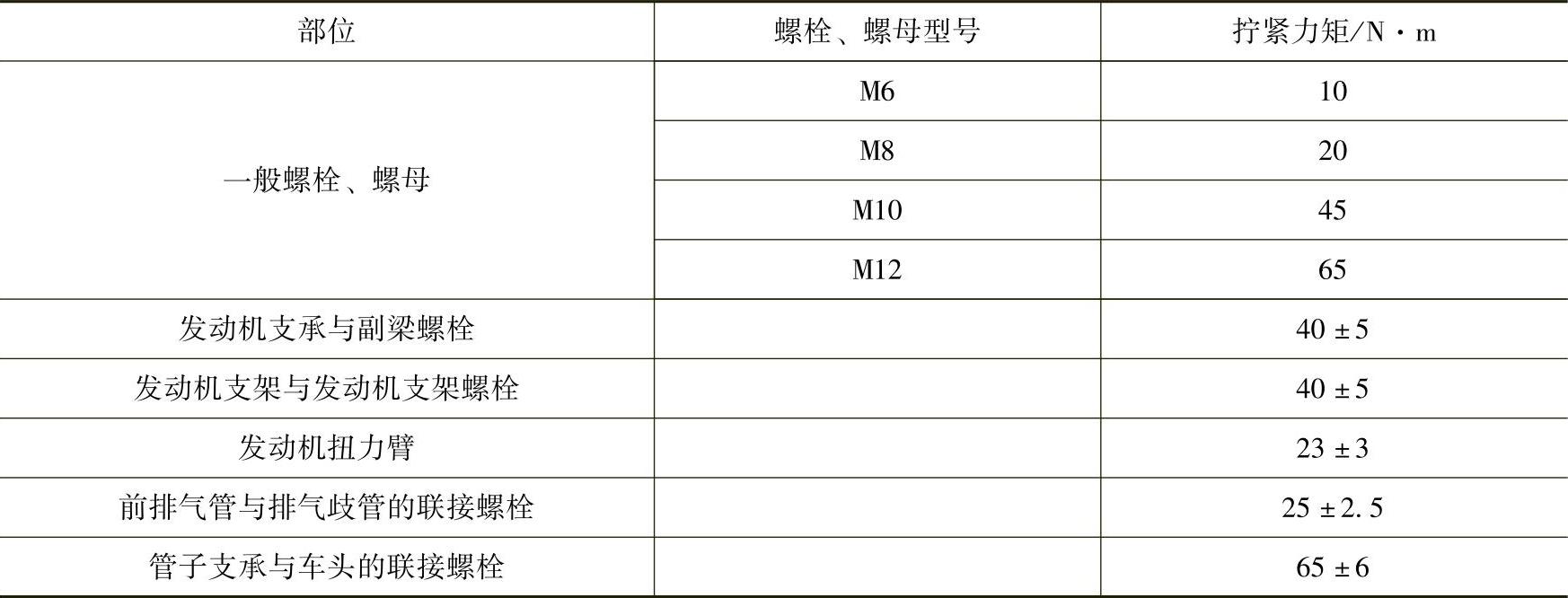

7-1 AJR型发动机主要螺栓螺母的拧紧力矩
