通过本小节的学习，你将能够：

（1）分析整体楼梯包含的内容；

（2）定义参数化楼梯；

（3）绘制参数化楼梯；

（4）统计各层楼梯的土建工程量。

一、任务说明

①使用参数化楼梯来完成楼梯的属性定义、做法套用。

②汇总计算，统计楼梯的工程量。

二、任务分析

①楼梯由哪些构件组成？ 每一构件对应哪些工作内容？ 做法如何套用？

②如何正确地编辑楼梯各构件的工程量表达式？

三、任务实施

1）分析图纸

分析建施⁃13、结施⁃13 及各层平面图可知，本工程有一部楼梯，即位于④～⑤轴与Ⓒ～Ⓓ轴间的为一号楼梯。 楼梯从负一层开始到第三层。

依据定额计算规则可知，楼梯按照水平投影面积计算混凝土和模板面积；分析图纸可知，TZ1 工程量不包含在整体楼梯中，需单独计算。

从建施⁃13 剖面图可知，楼梯栏杆为1.05 m 高铁栏杆带木扶手；由平面图可知，阳台栏杆为0.9 m 高不锈钢栏杆。

2）清单、定额计算规则学习

（1）清单计算规则

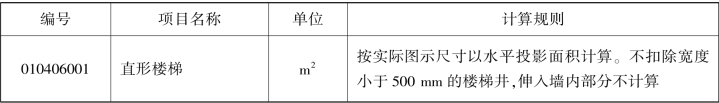

楼梯清单计算规则见表3.34。

表3.34　楼梯清单计算规则

（2）定额计算规则

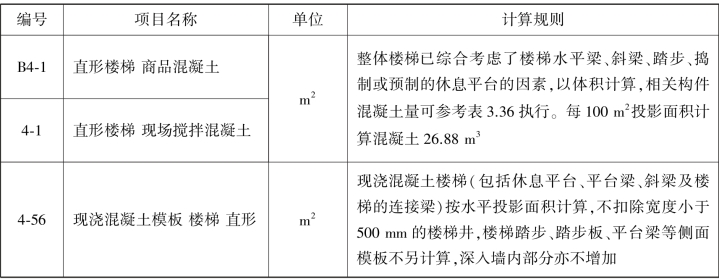

楼梯定额计算规则见表3.35。

表3.35　楼梯定额计算规则

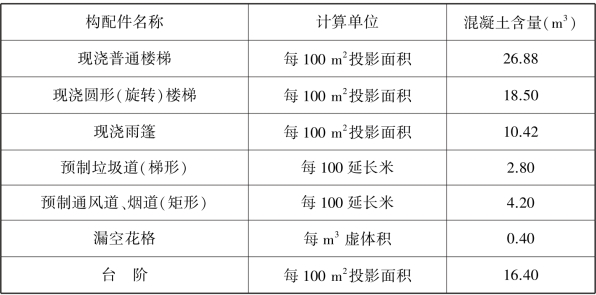

表3.36　构、配件混凝土含量表

3）楼梯属性定义

楼梯可按照水平投影面积布置，也可绘制参数化楼梯。 本工程按照参数化布置是为了方便计算楼梯底面抹灰等装修工程的工程量。

（1）新建楼梯

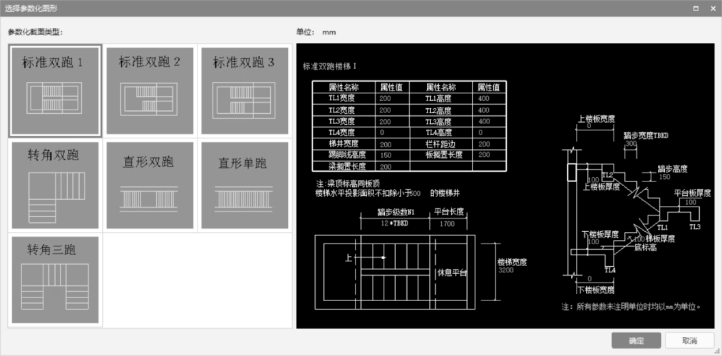

本工程楼梯为直形双跑楼梯，以本工程楼梯为例进行讲解。 在导航树中选择“楼梯”→“楼梯”→“参数化楼梯”，弹出如图3.158 所示的“选择参数化图形”对话框，选择“标准双跑1”，单击“确定”按钮，按照结施⁃13 中的数据更改右侧绿色的字体，编辑完参数后单击“确定”按钮即可。

（2）定义属性

结合结施⁃13，对1 号楼梯进行属性定义，如图3.159 所示。

4）做法套用

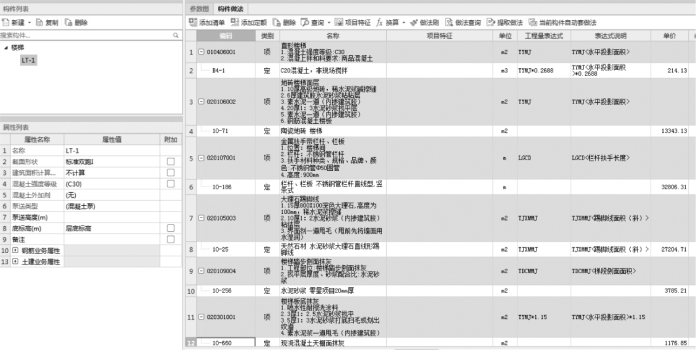

1 号楼梯的做法套用，如图3.160 所示。

图3.158(www.daowen.com)

图3.159

图3.160

5）楼梯画法讲解

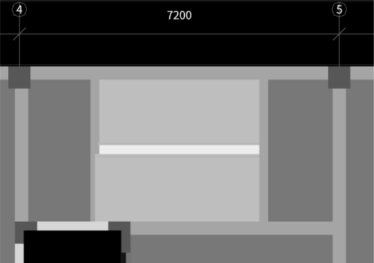

首层楼梯绘制。 楼梯可以用点绘制，点绘制时需要注意楼梯的位置。 绘制的楼梯图元如图3.161所示。

图3.161

四、任务结果

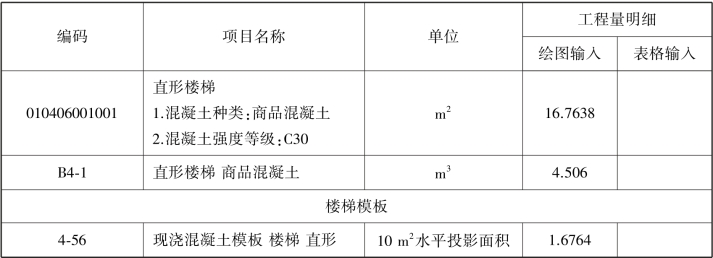

汇总计算，统计首层楼梯的清单、定额工程量，见表3.37。

表3.37　首层楼梯的清单、定额工程量

五、知识拓展

组合楼梯的绘制

组合楼梯就是楼梯使用单个构件绘制后的楼梯，每个单构件都要单独定义、单独绘制，绘制方法如下：

（1）组合楼梯构件的属性定义

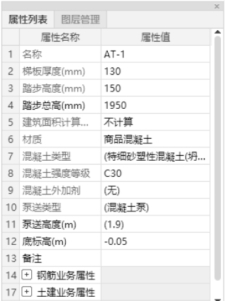

①直形梯段的属性定义：单击“新建直形梯段”，根据结施⁃13 进行信息输入，如图3.162所示。

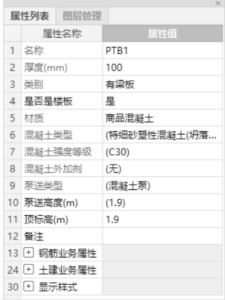

②休息平台的属性定义：单击“新建现浇板”，根据结施⁃13 进行信息输入，如图3.163所示。

图3.162

图3.163

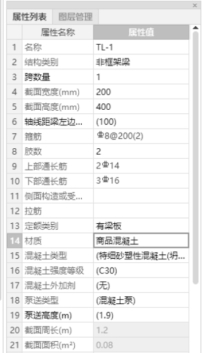

③梯梁的属性定义：单击“新建矩形梁”，根据结施⁃13 进行信息输入，如图3.164 所示。

（2）做法套用

做法套用与上述楼梯做法套用相同。

（3）直形梯段画法

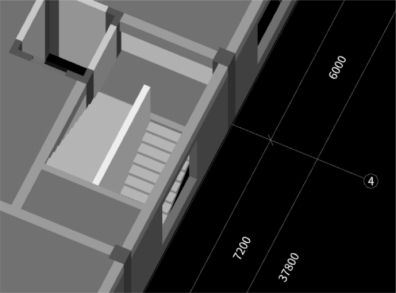

直形梯段可以直线绘制，也可以矩形绘制。 绘制后单击“设置踏步起始边”即可。 休息平台也一样，绘制方法同现浇板。 完成绘制后，如图3.165 所示。

（4）梯梁的绘制

梯梁的绘制参考梁的部分内容。

（5）休息平台的绘制

休息平台的绘制参考板部分，休息平台上的钢筋参考板钢筋部分。

图3.164

图3.165

整体楼梯的工程量中是否包含TZ？
