通过本小节的学习，你将能够：

（1）依据定额和清单分析过梁、圈梁、构造柱的工程量计算规则；

（2）定义过梁、圈梁、构造柱；

（3）绘制过梁、圈梁、构造柱；

（4）统计本层过梁、圈梁、构造柱的工程量。

一、任务说明

①完成首层过梁、圈梁、构造柱的属性定义、做法套用及图元绘制。

②汇总计算，统计首层过梁、圈梁、构造柱的工程量。

二、任务分析

①首层过梁、圈梁、构造柱的尺寸种类分别有多少？ 分别从哪个图中的什么位置找到？

②过梁伸入墙长度如何计算？

③如何快速使用智能布置和自动生成过梁、构造柱？

三、任务实施

1）分析图纸

（1）圈梁

结施⁃01（2）中，所有外墙窗下标高处增加钢筋混凝土现浇带，截面尺寸为墙厚×180 mm。

（2）过梁

结施⁃01（2）中过梁尺寸及配筋表，如图3.142 所示。

图3.142

（3）构造柱

结施⁃01（2）中构造柱的尺寸、钢筋信息及布置位置，如图3.143 所示。

2）清单、定额计算规则学习

（1）清单计算规则

过梁、圈梁、构造柱清单计算规则见表3.31。

图3.143

表3.31　过梁、圈梁、构造柱清单计算规则

（2）定额计算规则学习

过梁、圈梁、构造柱定额计算规则见表3.32。

表3.32　过梁、圈梁、构造柱定额计算规则

3）属性定义及做法套用

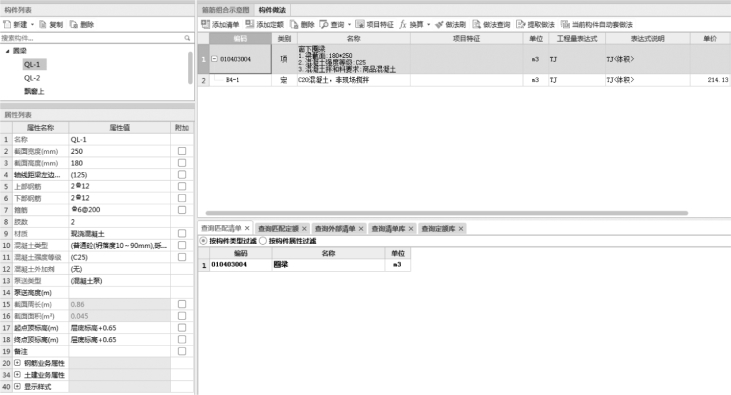

①圈梁属性定义及做法套用，如图3.144 所示。

图3.144

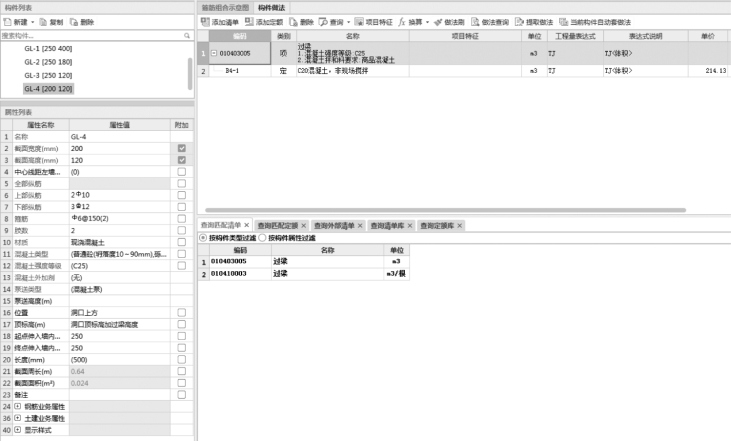

②过梁属性定义及做法套用。 分析首层外墙厚为250 mm，内墙为200 mm。 分析建施⁃01 门窗表，可知门宽度有5000，1100 和1000 mm，窗宽度有900，1500，1600，1800，2400 mm，则可依据门窗宽度新建过梁信息，如图3.145 至图3.148 所示。

图3.145

图3.146

图3.147(www.daowen.com)

③构造柱属性定义及做法套用，如图3.149 所示。

图3.148

图3.149

4）绘制构件

（1）圈梁绘制

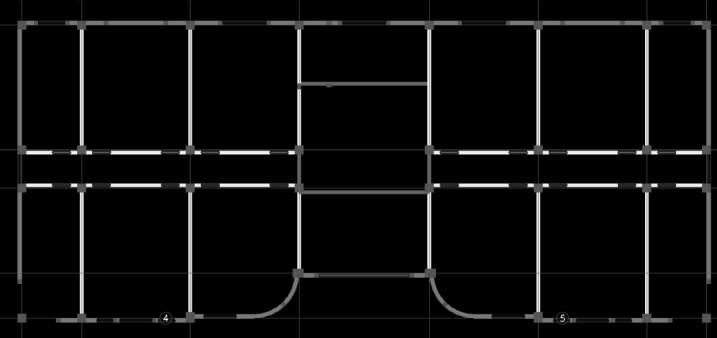

使用智能布置功能，选中外墙有窗需要布置的部分，如图3.150 所示。

图3.150

（2）过梁绘制

绘制过梁，GL⁃1 用智能布置功能，按门窗洞口宽度布置，如图3.151 和图3.152 所示。 单击“确定”按钮即可完成GL⁃1 的布置。 其他几根过梁操作方法同GL⁃1。

图3.151

图3.152

GL⁃2：“智能布置”按门窗洞口宽度布置，如图3.153 所示。

GL⁃3：“智能布置”按门窗洞口宽度布置，如图3.154 所示。

图3.153

图3.154

GL⁃4：用点绘制，如图3.155 所示。

图3.155

（3）构造柱绘制

按照结施⁃01（2）图9 所示位置绘制上去即可。 其绘制方法同柱，可选择窗的端点，按“Shift”键，弹出“请输入偏移值”对话框，输入偏移值，如图3.156 所示。 单击“确定”按钮，完成后如图3.157 所示。

图3.156

图3.157

四、任务结果

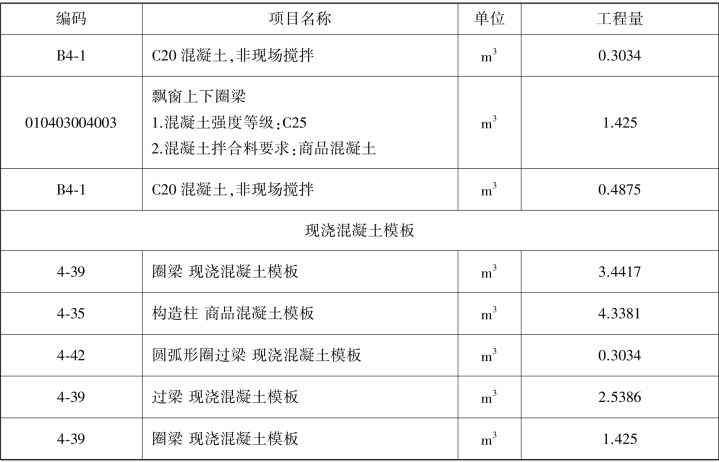

汇总计算，统计首层过梁、圈梁、构造柱的清单、定额工程量，见表3.33。

表3.33　首层过梁、圈梁、构造柱清单、定额工程量

续表

五、总结拓展

圈梁的属性定义

在导航树中单击“梁”→“圈梁”，在“构件列表”中单击“新建”→“新建圈梁”，在属性编辑框中输入相应的属性值，绘制完圈梁后，需手动修改圈梁标高。

（1）简述构造柱的设置位置。

（2）为什么外墙窗顶没有设置圈梁？

（3）自动生成构造柱符合实际要求吗？ 如果不符合，则需要做哪些调整？
