门窗、洞口、壁龛工程量计算-BIM建筑实训

通过本小节的学习,你将能够:

(1)定义门窗洞口;

(2)绘制门窗图元;

(3)统计本层门窗的工程量

一、任务说明

①完成首层门窗、洞口的属性定义、做法套用及图元绘制。

②使用精确和智能布置绘制门窗。

③汇总计算,统计本层门窗的工程量。

二、任务分析

①首层门窗的尺寸种类有多少? 影响门窗位置的离地高度如何设置? 门窗在墙中是如何定位的?

②门窗的清单与定额如何匹配?

③不精确布置门窗有可能影响哪些项目的工程量?

三、任务实施

1)分析图纸

分析建施⁃01、建施⁃03、建施⁃09 至建施⁃10,可以得到门窗的信息,见表3.27。

表3.27 门窗表

2)门窗清单、定额计算规则学习

(1)清单计算规则学习

门窗清单计算规则见表3.28。

表3.28 门窗清单计算规则

(2)定额计算规则学习

门窗定额计算规则见表3.29。

表3.29 门窗定额计算规则

3)门窗的属性定义

(1)门的属性定义

在导航树中单击“门窗洞”→“门”,在“构件列表”中选择“新建”→“新建矩形门”,在属性编辑框中输入相应的属性值。

①洞口宽度、洞口高度:从门窗表中可以直接得到属性值。

②框厚:输入门实际的框厚尺寸,对墙面块料面积的计算有影响,本工程输入“60”。

③立樘距离:门框中心线与墙中心线间的距离,默认为“0”。 如果门框中心线在墙中心线左边,该值为负,否则为正。

④框左右扣尺寸、框上下扣尺寸:如果计算规则要求门窗按框外围面积计算,则输入框扣尺寸。

M1021、M5021 和FM乙1121 的属性值如图3.111 至图3.113 所示。

图3.111

图3.112

图3.113

(2)窗的属性定义

在导航树中选择“门窗洞”→“窗”,在“构件列表”中选择“新建”→“新建矩形窗”,新建“矩形窗C0924”,其属性值如图3.115 所示。

【注意】

窗离地高度=50 mm+600 mm=650 mm(相对结构标高-0.050 m 而言),如图3.114所示。

图3.114

其他窗可通过“复制”定义,修改名称和洞口宽度,如图3.116 至图3.119 所示。

图3.115

图3.116

图3.117

图3.118

图3.119

4)门窗做法套用

M1021 的做法套用如图3.120 所示,FM乙1121 的做法套用如图3.121 所示,M5021 的做法套用如图3.122 所示。 C0924 的做法套用如图3.123 所示,其他几个窗做法套用同C0924。

图3.120

图3.121

图3.122

图3.123

5)门窗洞口的画法讲解(www.daowen.com)

门窗洞构件属于墙的附属构件,也就是说,门窗洞构件必须绘制在墙上。

门窗最常用的是“点”绘制。 对于计算来说,一段墙扣减门窗洞口面积,只要门窗绘制在墙上即可,一般对其位置要求不用很精确,因此直接采用点绘制即可。 在点绘制时,软件默认开启动态输入的数值框,可直接输入一边距墙端头的距离,或通过“Tab”键切换输入框。

门窗的绘制还经常使用“精确布置”的方法。 当门窗紧邻柱等构件布置时,考虑其上过梁与旁边的柱、墙扣减关系,需要对这些门窗精确定位。 如一层平面图中的M1 都是贴着柱边布置的。

(1)绘制门

①智能布置:墙段中点,如图3.124 所示。

图3.124

②精确布置:鼠标左键选择参考点,在输入框中输入偏移值“600”,如图3.125 所示。

图3.125

③点绘制:“Tab”键交换左右输入框,如图3.126 所示。

图3.126

④复制粘贴:如图3.127 所示。

图3.127

镜像:如图3.128 所示。

(2)绘制窗

①点绘制:如图3.129 所示。

图3.128

图3.129

②精确布置:以Ⓐ/②~③轴的C0924 为例,用鼠标左键单击Ⓐ轴和②轴的交点,输入“850”,然后按“Enter”键即可。 其他操作方法类似,如图3.130 所示。

长度标注:可利用“长度标注”命令,检查布置的位置是否正确,如图3.131 所示。

图3.130

图3.131

④镜像:可利用“镜像”命令,如图3.132 所示。

图3.132

6)阳台处转角窗的属性定义和绘制

①建施⁃12 中转角窗的顶标高为3.00 m,底标高为0.300 m,如图3.133 所示。

②转角窗的属性定义如图3.134 所示。

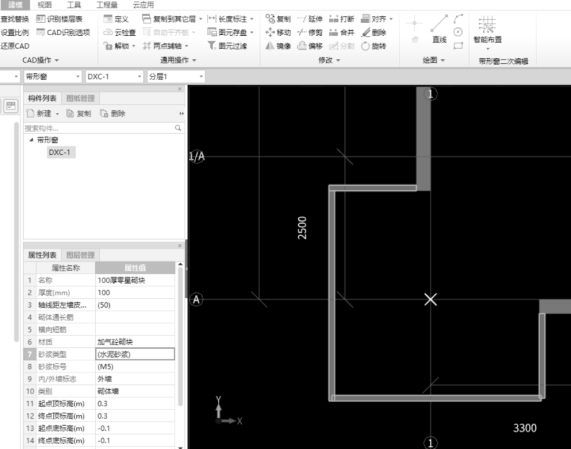

③转角窗绘制。 选择“智能布置”→“墙”,拉框选择墙,如图3.135 所示。

图3.133

图3.134

图3.135

7)飘窗的属性定义和绘制

①建施⁃04 和建施⁃12 中的飘窗如图3.136 所示。 飘窗钢筋信息见结施⁃10 中1—1 详图,如图3.137 所示。

图3.136

图3.137

②定义飘窗,如图3.138 所示。 修改相关属性值,如图3.139 所示。

③做法套用如图3.140 所示。 参数化飘窗可以完成飘窗板混凝土、飘窗顶板底板保温、飘窗板防水等项目工程量。 属性定义时,可以套用飘窗构件多个清单,选择不同的工程量表达式参数,一次绘图,计算多个工程量。

④绘制。 采用精确布置方法,如图3.141 所示。 图3.141 右侧部分操作方法相同,也可以使用“镜像”命令完成绘制。

图3.138

图3.139

图3.140

图3.141

四、任务结果

汇总计算,统计本层门窗的清单、定额工程量,见表3.30。

表3.30 首层门窗清单、定额工程量

续表

在什么情况下需要对门、窗进行精确定位?
