①建筑物四层层高在建筑施工图、结构施工图中统一按照3.3 m 计算，四层板顶结构标高为14.35 m，建筑标高为14.4 m。

②考虑让学生熟悉陕西相关装饰做法，部分装饰构件做法按照《建筑用料及做法》（陕09J01）图集调整如下：

A.内墙面装饰做法

内墙面刷乳胶漆：陕09J01，内33。

内墙饰面：a.乳胶漆两道；b.满刮腻子两遍；c.刷稀释乳胶漆一道；d.局部刮腻子找平。

内墙基层：a.5 mm 厚1 ∶2.5 水泥砂浆找平；b.9 mm 厚1 ∶3 水泥砂浆打底扫毛；c.刷素水泥浆一道（内掺建筑胶）。

B.外墙涂料做法

外墙面层（刷喷外墙乳胶漆涂料）：陕09J01，外涂2。

a.刮防水腻子，涂饰面丙烯酸乳胶漆两遍；b.涂饰底涂料；c.涂抹腻子、磨平；d.填补缝隙，局部腻子磨平；e.清理基层。

外墙基层（水泥砂浆抹外墙面）：陕09J01，外4。

a.8 mm 厚1 ∶2.5 水泥砂浆抹面；b.12 mm 厚1 ∶3 水泥砂浆打底扫毛；c.刷聚合物水泥砂浆一道（砖墙无此道工序）。

C.飘窗板做法

飘窗板侧面：a.30 mm 厚聚苯板保温层；b.20 mm 厚1 ∶3 水泥砂浆罩面；c.刮防水腻子，刷丙烯酸乳胶漆两遍。

飘窗底板底面：a.50 mm 厚聚苯板保温层；b.10 mm 厚1 ∶3 水泥砂浆罩面；c.刮防水腻子，刷丙烯酸乳胶漆两遍。

飘窗顶板顶面：a.50 mm 厚聚苯板保温层；b.20 mm 厚1 ∶3 水泥砂浆罩面；c.3 mm 厚高聚物改性沥青防水卷材。

D.大理石楼面做法

大理石楼面（800 mm×800 mm 大理石板）：陕09J01，楼46。

a.20 mm 厚大理石铺面，灌稀水泥浆擦缝；b.撒素水泥面（洒适量清水）；c.20 mm 厚1 ∶3干硬性水泥砂浆结合层（内掺建筑胶）；d.水泥浆一道（内掺建筑胶）；e.现浇钢筋混凝土楼板或预制楼板现浇叠合层，随打随抹光。

③一层、三层大堂上空无结构板，吊顶标高在二层和四层。 一层按照二层大堂吊顶处理，三层大堂顶部按照四层天棚抹灰处理。

④飘窗顶板防水做法按照保温层上做SBS 防水卷材一道。

⑤建筑平面图中未标识办公室1、办公室2，处理方法：带阳台房间为办公室2，其余均为办公室1。

⑥楼梯踏步面层按照楼面1 处理。

⑦负一层Q2 建筑与结构标高不一致，Q2 顶标高统一按照层顶标高－0.05 处理。

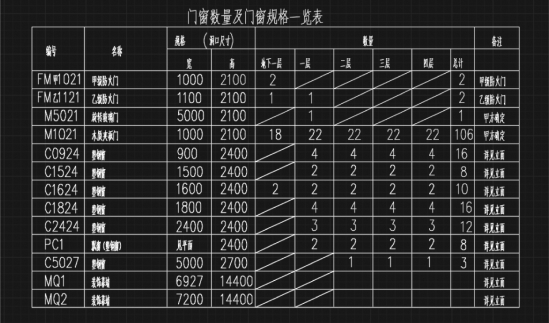

⑧图纸门窗表（图1.13）：

图1.13　图纸门窗表

⑨外墙防水做法不明确，按照2 层3 mm 厚SBS 改性沥青防水卷材处理，Q1 防水层顶标高＋500 mm 处理，Q2 防水层顶标高－0.05 mm 处理。

⑩楼梯建筑图中TZ2，在结构图中无此构件，按TZ1 处理。

⑪独立基础钢筋与止水板锚固做法详图矛盾，修改为独立基础钢筋在止水板中锚固，在计算设置中“独立基础下部钢筋弯折长度”一栏中修改设置为“37d”。

⑫地下室外墙、水池池壁在迎水面做混凝土保护层增加4＠150 单层双向钢筋网片，按照剪力墙计算钢筋及混凝土工程量，不再计算模板工程量。

⑬结施⁃12，屋面层电梯井顶板位置有连梁，尺寸与其余各层一致，其下部洞口按照砌体墙处理。 墙做法同室内砌体墙：a.墙体厚度：200 mm；b.砌块品种、规格、强度等级：煤陶粒空心砖400 mm×250 mm×200 mm；c.砂浆强度等级：M5.0 水泥砂浆。

⑭四层飘窗距离地面高度修改为300 mm。 四层飘窗下圈梁高改为300 mm。

⑮各层外墙外窗下标高处增加钢筋混凝土现浇带，按圈梁新建，两边锚固到构造柱；若无构造柱，锚固到框架柱。

⑯负一层顶梁KL3 中间跨下部受力钢筋按照425，四层顶梁KL3 中间跨梁高修改为300 mm。

⑰结施⁃02 中“屋面1”修订为不上人屋面。

a.卷材自带保护层；b.防水层：3 mm 厚SBS 四周上卷250 mm；c.20 mm 厚1 ∶3 水泥砂浆找平层；d.平均40 mm 厚1 ∶0.2 ∶3.5 水泥粉煤灰页岩陶粒找2%坡；e.80 mm 厚现喷硬质发泡聚氨酯保温层；f.现浇混凝土屋面板。
