通过本节的学习，你将能够：

（1）熟悉建筑设计总说明的主要内容；

（2）熟悉建筑施工图及其详图的重要信息。

对于房屋建筑土建施工图纸，大多数分为建筑施工图和结构施工图。 建筑施工图纸大多由总平面布置图、建筑设计说明、各层平面图、立面图、剖面图、楼梯详图、节点详图等组成。 下面就这些分类结合《1 号办公楼施工图（含土建和安装）》分别对其功能、特点逐一介绍。

1）总平面布置图

（1）概念

建筑总平面布置图表明新建房屋所在基础有关范围内的总体布置，它反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。 建筑总平面图也是房屋及其他设施施工的定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。

（2）对编制工程预算的作用

①结合拟建建筑物位置，确定塔吊的位置及数量。

②结合场地总平面位置情况，考虑是否存在二次搬运。

③结合拟建工程与原有建筑物的位置关系，考虑土方支护、放坡、土方堆放调配等问题。

④结合拟建工程之间的关系，综合考虑建筑物的共有构件等问题。

2）建筑设计说明

（1）概念

建筑设计说明是对拟建建筑物的总体说明。

（2）包含的主要内容

①建筑施工图目录。

②设计依据：设计所依据的标准、规范、规定、文件等。

③工程概况：内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级，人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注）、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。

④建筑物定位及设计标高、高度。

⑤图例。

⑥用料说明和室内外装修。

⑦对采用新技术、新材料的做法说明及对特殊建筑造型和必要建筑构造的说明。

⑧门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等）、用料、颜色、玻璃、五金件等的设计要求。

⑨幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等，以及防火、安全、隔声构造。

⑩电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。

⑪墙体及楼板预留孔洞需封堵时的封堵方式说明。(www.daowen.com)

⑫其他需要说明的问题。

3）各层平面图

在窗台上边用一个水平剖切面将房子水平剖开，移去上半部分、从上向下透视它的下半部分，可看到房子的四周外墙和墙上的门窗、内墙和墙上的门，以及房子周围的散水、台阶等。 将看到的部分都画出来，并注上尺寸，就是平面图。

4）立面图

在与房屋立面平行的投影面上所作房屋的正投影图称为建筑立面图，简称立面图。 其中，反映主要出入口或比较显著地反映房屋外貌特征的那一面的立面图称为正立面图，其余的立面图相应地称为背立面图和侧立面图。

5）剖面图

剖面图的作用是对无法在平面图及立面图上表述清楚的局部剖切，以表述清楚建筑内部的构造，从而补充说明平面图、立面图所不能显示的建筑物内部信息。

6）楼梯详图

楼梯详图由楼梯剖面图、平面图组成。 由于平面图、立面图只能显示楼梯的位置，而无法清楚显示楼梯的走向、踏步、标高、栏杆等细部信息，因此设计中一般将楼梯用详图表达。

7）节点详图表示方法

为了补充说明建筑物细部的构造，从建筑物的平面图、立面图中特意引出需要说明的部位，对相应部位作进一步详细描述就构成了节点详图。 下面就节点详图的表示方法作简要说明。

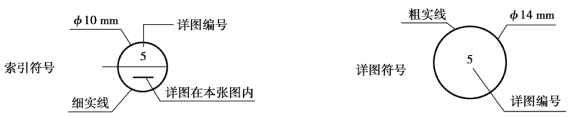

①被索引的详图在同一张图纸内，如图1.8 所示。

图1.8

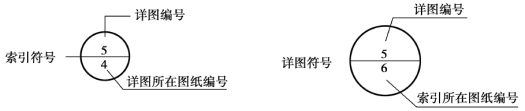

②被索引的详图不在同一张图纸内，如图1.9 所示。

图1.9

③被索引的详图参见图集，如图1.10 所示。

图1.10

④索引的剖视详图在同一张图纸内，如图1.11 所示。

图1.11

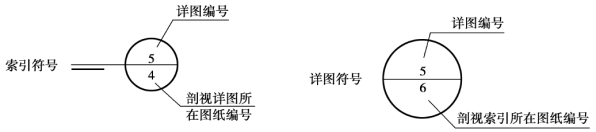

⑤索引的剖视详图不在同一张图纸内，如图1.12 所示。

图1.12
