GTJ2018 主要是通过绘图建立模型的方式来进行工程量的计算，构件图元的绘制是软件使用中的重要部分。 对绘图方式的了解是学习软件算量的基础，下面概括介绍软件中构件图元的形式和常用的绘制方法。

1）构件图元的分类

工程实际中的构件按照图元形状可以分为点状构件、线状构件和面状构件。

①点状构件包括柱、门窗洞口、独立基础、桩、桩承台等。

②线状构件包括梁、墙、条形基础等。

③面状构件包括现浇板、筏板等。

不同形状的构件，有不同的绘制方法。

2）“点”画法和“直线”画法

（1）“点”画法

“点”画法适用于点状构件（如柱）和部分面状构件（如现浇板），其操作方法如下：

①在构件工具条中选择一种已经定义的构件，如KZ⁃1，如图1.4 所示。

(www.daowen.com)

图1.4

②在“建模”选项卡下的“绘图”面板中选择“点”，如图1.5 所示。

图1.5

③在绘图区，用鼠标左键单击一点作为构件的插入点，完成绘制。

（2）“直线”画法

“直线”画法主要用于线状构件（如梁和墙）。 当需要绘制一条或多条连续直线时，可以采用绘制“直线”的方式，其操作方法如下：

①在构件工具条中选择一种已经定义好的构件，如墙QTQ⁃1。

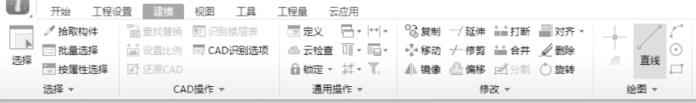

②在“建模”选项卡下的“绘图”面板中选择“直线”，如图1.6 所示。

图1.6

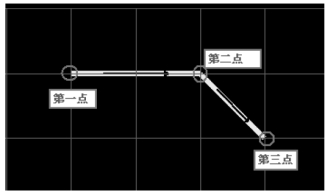

③用鼠标点取第一点，再点取第二点即可画出一道墙，再点取第三点，就可以在第二点和第三点之间画出第二道墙，以此类推。 这种画法是系统默认的画法。 当需要在连续画的中间从一点直接跳到一个不连续的地方时，先单击鼠标右键临时中断，然后再到新的轴线交点上继续点取第一点开始连续画图，如图1.7 所示。

图1.7
