1.机器

机器就是人工的物体组合，它的各部分之间具有一定的相对运动，并能用来做出有效的机械功或转换机械能。

机器是执行机械运动的装置，用来变换或传递能量、物料和信息。凡将其他形式的能量变换为机械能的机器称为原动机，如内燃机、电动机（分别将热能和电能变换为机械能）等都是原动机；凡利用机械能去变换或传递能量、物料、信息的机器称为工作机，如发电机（机械能变换为电能）、起重机（传递物料）、金属切削机床（变换物料外形）、录音机（变换和传递信息）等都属于工作机。

图5-1所示为单缸四冲程内燃机，由气缸体 1、活塞 2、进气阀 3、排气阀 4、连杆 5、曲轴 6、凸轮7、顶杆8、齿轮9和10等组成。燃气推动活塞做往复移动，经连杆转变为曲轴的连续转动。凸轮和顶杆是用来启闭进气阀和排气阀的。为了保证曲轴每转两周进、排气阀各启闭一次，曲轴与凸轮轴之间安装了齿数比为1∶2的齿轮。这样，当燃气推动活塞运动时，各构件协调地动作，进、排气阀有规律地启闭，加上汽化、点火等装置的配合，就把热能转换为曲轴回转的机械能。

图5-2所示为一工业机器人，由铰接臂机械手1、计算机控制器2、液压装置3和电力装置4组成。当机械手的大臂、小臂和手按指令有规律地运动时，手端夹持器（图中未示出）便将物料搬运到预定的位置。在这部机器中，机械手是传递运动和执行任务的装置，是机器的主体部分，电力装置和液压装置提供动力，计算机实施控制。

图5-1　单缸四冲程内燃机

1—气缸体；2—活塞；3—进气阀；4—排气阀；5—连杆；6—曲轴；7—凸轮；8—顶杆；9，10—齿轮(www.daowen.com)

2.机构

机器的主体部分是由许多运动构件组成的。用来传递运动和力的、使构件间能够相对运动的连接方式组成的构件系统称为机构，如机器中的带传动机构、齿轮传动机构等。通常所说的机械，是机构和机器的总称。在一般情况下，为了传递运动和力，机构各构件间应具有确定的相对运动。在图5-1所示的内燃机中，活塞、连杆、曲轴和气缸体组成一个曲柄滑块机构，可将活塞的往复运动变为曲柄的连续转动。凸轮、顶杆和气缸体组成凸轮机构，将凸轮轴的连续转动变为顶杆有规律的间歇移动。曲轴和凸轮轴上的齿轮与气缸体组成齿轮机构，使两轴保持一定的速比。一部机器可以包含一个或若干个机构，例如鼓风机、电动机只包含一个机构，而内燃机则包含曲柄滑块机构、凸轮机构、齿轮机构等若干个机构。机器中最常用的机构有连杆机构、凸轮机构、齿轮机构、轮系和间歇运动机构等。

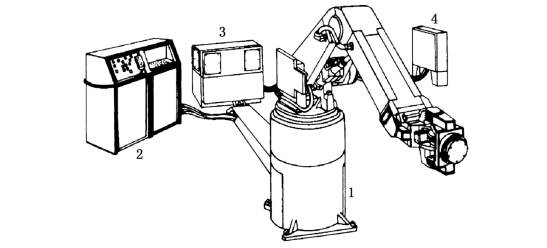

图5-2　工业机器人

1—铰接臂机械手；2—计算机控制器；3—液压装置；4—电力装置

就功能而言，一般机器包含四个基本组成部分：动力部分、传动部分、控制部分、执行部分。动力部分可采用人力、畜力、风力、液力、电力、热力、磁力、压缩空气等作动力源，其中利用电力和热力的原动机（电动机和内燃机）使用最广。传动部分和执行部分由各种机构组成，是机器的主体。控制部分包括各种控制机构（如内燃机中的凸轮机构）、电气装置、计算机和液压系统、气压系统等。

机构与机器的区别在于：机构只是一个构件系统，而机器除构件系统之外还包含电气、液压等其他装置；机构只用于传递运动和力，机器除传递运动和力之外，还应当具有变换或传递能量、物料、信息的功能。但是，在研究构件的运动和受力情况时，机器与机构之间并无区别。因此，习惯上用“机械”一词作为机器和机构的总称。
