1.流量计

流量计用以观测系统的流量。常用的有涡轮流量计和椭圆齿轮流量计。图4-23（a）所示为涡轮流量计，导磁的不锈钢涡轮1装在不导磁壳体2中心的轴承3上，它有4～8片螺旋形叶片。当液体流过流量计时，涡轮即以一定的转速旋转，这时装在壳体外的非接触式磁电转速传感器6则输出脉冲信号，信号频率与涡轮的转速成正比，即与通过的流量成正比，因此可测定液体的流量。图4-23（b）所示为流量计的图形符号。

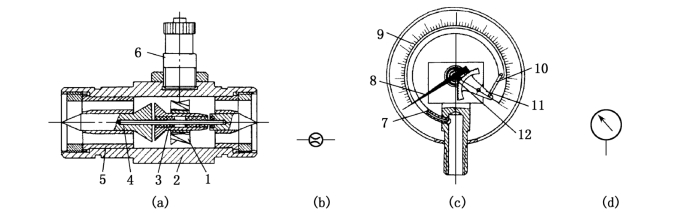

图4-23　流量计和压力计

（a）涡轮流量计；（b）流量计的图形符号；（c）弹簧管式压力计；（d）压力计的图形符号
1—涡轮；2—壳体；3—轴承；4—支承；5—导流器；6—磁电传感器；7—弹簧弯管；8—指针；9—刻度盘；10—杠杆；11—齿扇；12—小齿轮(www.daowen.com)

2.压力计

液压系统各部位的压力可通过压力计来观测，以便调整和控制压力。压力计的种类很多，最常用的是弹簧管式压力计，如图4-23（c）所示。压力油进入扁截面金属弯管7，弯管变形使其曲率半径加大，端部的位移通过杠杆10使齿扇11摆动。此时与齿扇11啮合的小齿轮12带动指针8转动，即可在刻度盘上读出压力值。图4-23（d）所示为压力计的图形符号。用压力计测量压力时，被测压力不应超过压力计量程的3／4，压力计必须直立安装。

3.压力计开关

压力油路与压力计之间必须安装有压力计开关，在正常工作状态时，使压力计与系统油路断开，以保护压力计并延长其使用寿命。压力计开关实际上是一个小型的截止阀，用以接通或断开压力计与油路的通道。多点压力计开关可使压力计油路分别与几个被测油路相连通，因而用一个压力计就可检测多点处的压力。
