控制油液流动方向以改变执行机构的运动方向的阀称为方向控制阀,它分为单向阀和换向阀两大类。
1.单向阀
单向阀的作用是允许油液按一个方向流动,不能反向流动。图4-7所示为常用单向阀。

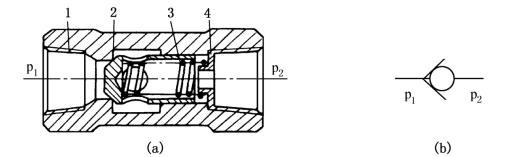

图4-7 常用单向阀
(a)单向阀结构;(b)单向阀职能符号1—阀体;2—阀芯;3—弹簧;4—弹性卡圈
2.换向阀
换向阀的作用是利用阀芯和阀体间相对位置的改变,来控制油液流动方向,接通或关闭油路,从而改变液压系统的工作状态。
(1)换向阀的结构特点和换向原理。滑阀式换向阀是靠阀芯在阀体内沿轴向做往复滑动而实现换向作用的。
下面以滑阀式三位四通换向阀为例说明换向阀是如何实现换向的。如图4-8所示,滑阀式三位四通换向阀有三个工作位置和四个通路口。三个工作位置就是滑阀在中间以及滑阀移到左、右两端时的位置,四个通路口即压力油口P、回油口O及通往执行元件两端的油口A和B。由于滑阀相对阀体做轴向移动,改变了位置,所以各油口的连接关系就改变了,这就是滑阀式换向阀的换向原理。
(www.daowen.com)

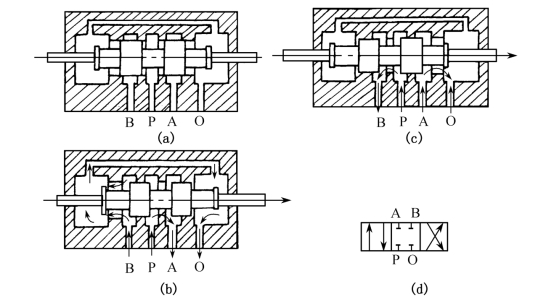

图4-8 滑阀式三位四通换向阀的换向原理
(a)滑阀处于中间;(b)滑阀移到右端;(c)滑阀移到左端;(d)职能符号
(2)换向阀的图形符号。换向阀按阀芯的可变位置数,可分为二位和三位,通常用一个方框符号代表一个位置。按主油路进、出油口的数目,又可分为二通、三通、四通、五通等,表达方法是在相应位置的方框内表示出油口的数目及通道的方向。如图4-9所示,其中箭头表示通路,一般情况下还表示液流方向,“⊥”和“⊥”与方框的交点表示通路被阀芯堵死。
根据改变阀芯位置的操纵方式不同,换向阀可分为手动、机动、电磁、液动和电液动换向阀等,其符号如图4-10所示。

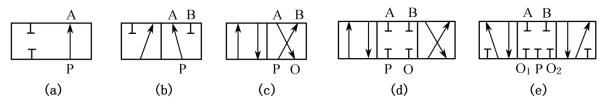

图4-9 换向阀的位数和通路符号
(a)二位二通;(b)二位三通;(c)二位四通;(d)三位四通;(e)三位五通
图4-10 换向阀操纵方式符号
(a)手动;(b)机动;(c)电磁;(d)液动;(e)电液动;(f)弹簧;(g)定位
