无论是液压系统的安装还是维修,都需求看懂液压系统原理图。要看懂液压系统的原理图,应首先知道各种液压图形符号。本节就介绍常见的液压图形符号。由于气压传动符号与液压传动中的符号有许多是相同的,所以有关气压传动的符号也在此一并介绍。

1.基本符号

基本符号见表4-2。

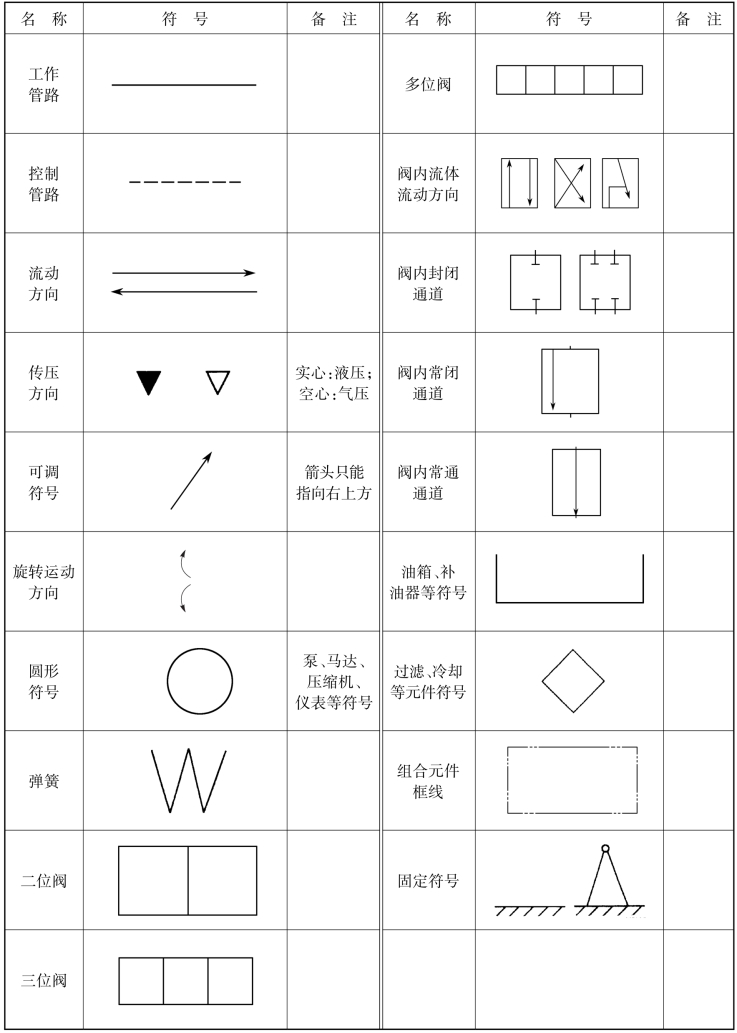

表4-2 液压图形基本符号

2.管路连接与接头

管路连接与接头符号见表4-3。

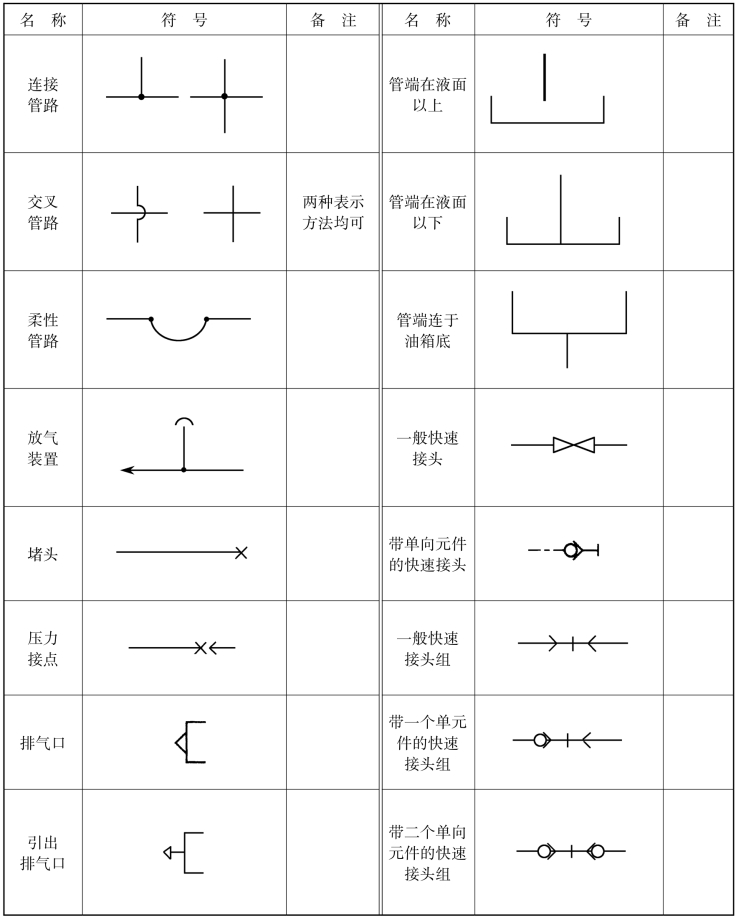

表4-3 管路连接与接头符号

3.液压泵、液压马达及液压缸

液压泵、液压马达及液压缸符号见表4-4。

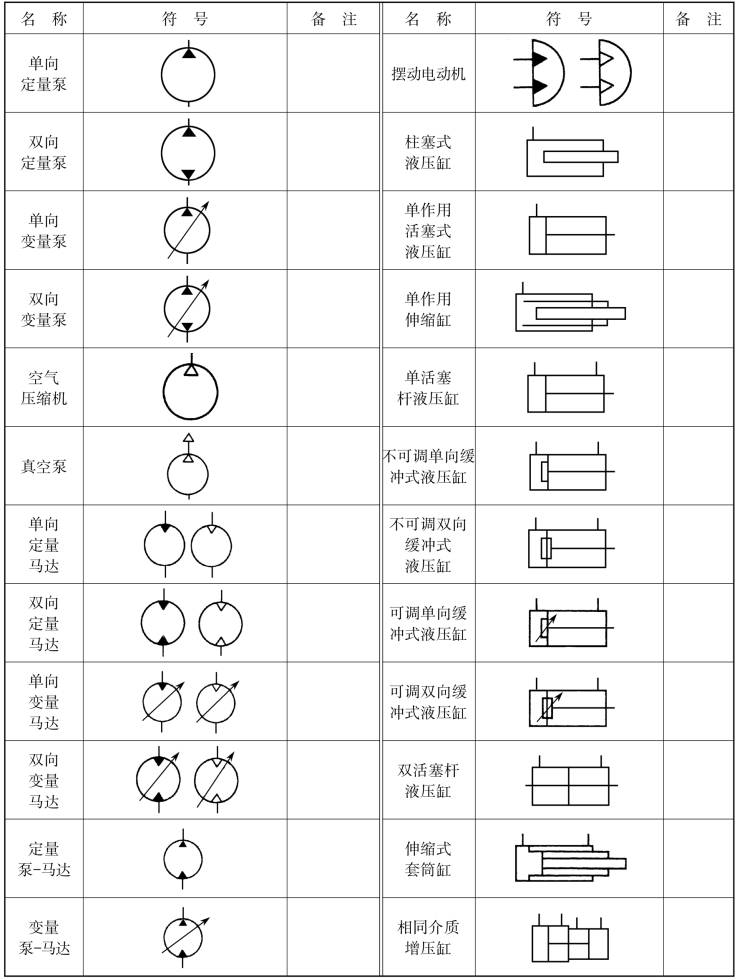

表4-4 液压泵、液压马达及液压缸符号

4.控制方式

控制方式符号见表4-5。

表4-5 控制方式符号

5.压力控制阀

压力控制阀符号见表4-6。

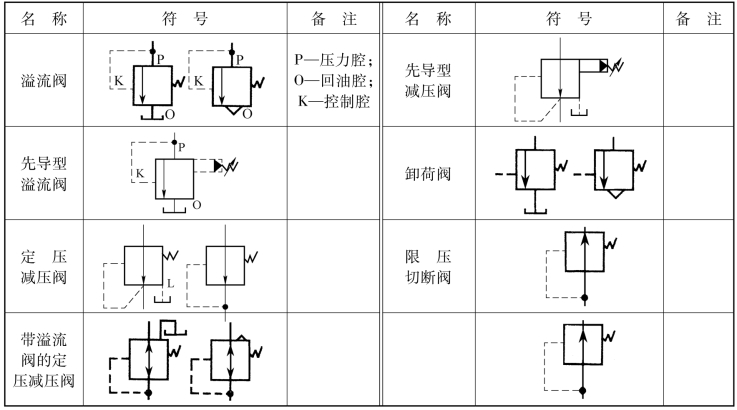

表4-6 压力控制阀符号

(www.daowen.com)

6.流量控制阀

流量控制阀符号见表4-7。

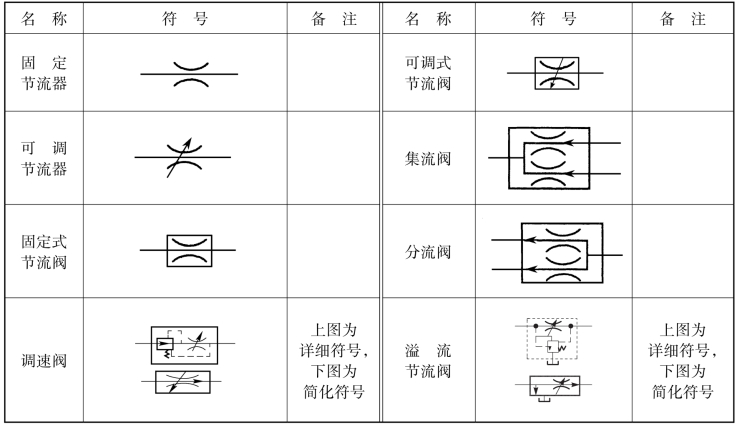

表4-7 流量控制阀符号

7.方向控制阀

方向控制阀用于控制液体或气体的流动方向。方向控制阀符号见表4-8。

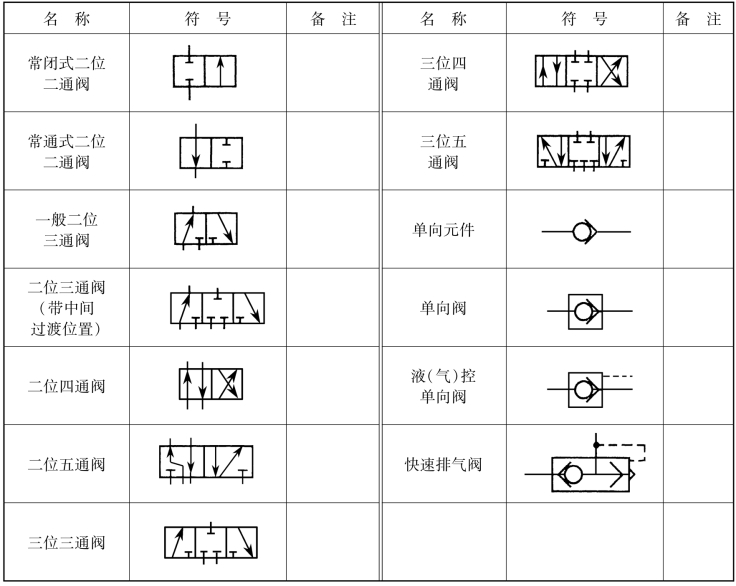

表4-8 方向控制阀符号

8.辅件及其他装置

辅件及其他装置的符号见表4-9。

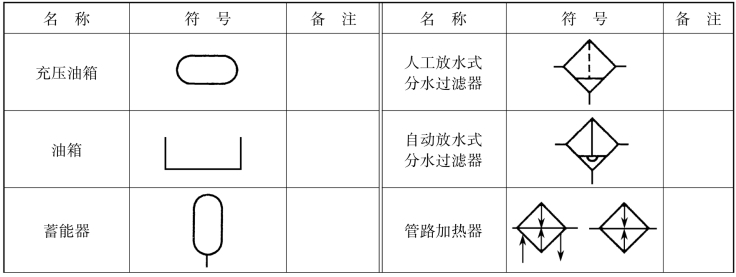

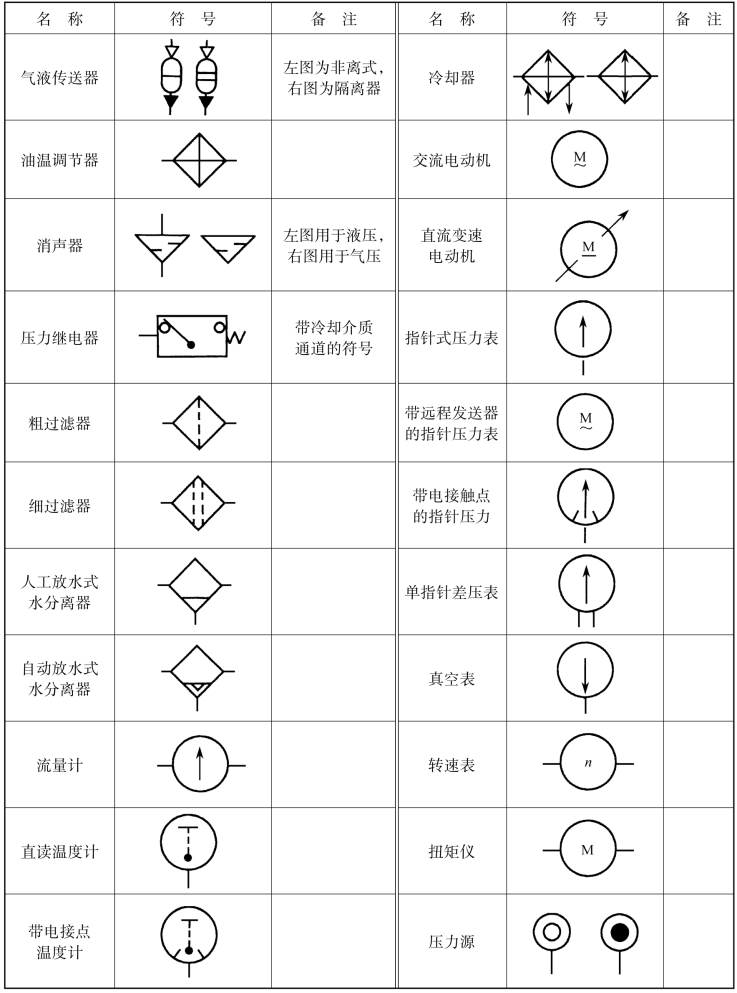

表4-9 辅件及其他装置的符号

续表

9.基本符号的典型组合示例

基本符号的典型组合示例见表4-10。

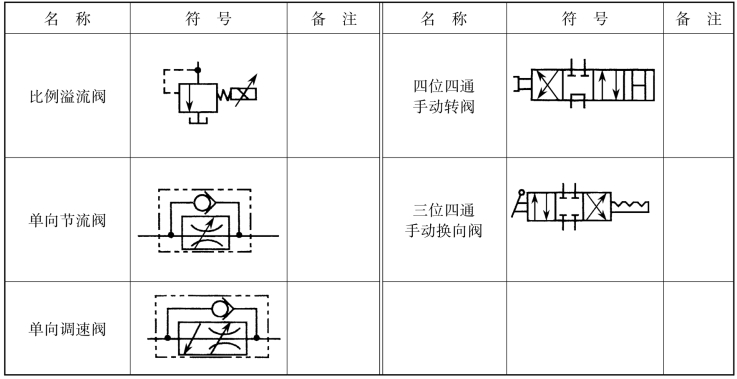

表4-10 基本符号的典型组合示例

续表
