汽车机械基础(第3版):物体受力图和绳索拉力

时间:2023-08-18 理论教育 版权反馈
【摘要】:为了清楚地表示物体的受力情况,就有必要把所研究的物体从周围的物体中分离出来,即单独画出所研究物体的简单轮廓图,并表示出它所受到的全部力,这种图形称为受力图。绳索等柔性物体,在不计其自重的情况下,将物体系住而被拉紧时,两端受到拉力。

汽车机械基础(第3版):物体受力图和绳索拉力

1.受力分析

研究物体的平衡或运动时,首先必须分析物体受到哪些力的作用。为了清楚地表示物体的受力情况,就有必要把所研究的物体从周围的物体中分离出来,即单独画出所研究物体的简单轮廓图,并表示出它所受到的全部力,这种图形称为受力图。

2.约束与约束反力

凡对物体的运动起阻碍作用的周围物体称为约束,约束作用在物体上的力称为约束反作用力(简称约束反力或反力)。

物体受到的力一般可分为两类:一类是物体的主动力,如物体的重力、物体上的载荷等;另一类是物体的约束反力。主动力的大小和方向通常是已知的,而约束反力的大小和方向则是未知的。一般情况下,物体受到的约束反力的方向可根据物体的约束类型来确定,至于大小则需要应用平衡条件来计算。

3.约束类型和约束反力方向的确定

(1)柔性约束,即由柔软的绳索等构成的约束。

绳索等柔性物体,在不计其自重的情况下,将物体系住而被拉紧时,两端受到拉力。根据二力平衡条件可知,两端的拉力沿着绳索作用,如图3-5所示。

图3-5 柔性约束

结论:柔性约束的反力的方向沿着绳索而背离物体。

(2)刚性光滑接触表面约束,即由完全光滑的接触表面所构成的约束。

物体放在光滑的平面上,在不计摩擦的情况下,可以认为支撑面不能限制物体沿其切线方向滑动,而仅能阻止物体沿支撑面法线向下运动,如图3-6所示。

结论:刚性光滑接触表面约束反力的方向,沿着接触面法线面指向物体。

(3)固定铰链支座约束,如图3-7所示。当杆受载荷作用时,销钉孔壁便紧压到销钉上的某处,销钉将通过接触点给杆一个反力F,这个反力的作用线必定通过销钉中心,且随着杆件所受的主动力不同,杆与销钉接触点的位置也随之不同。

结论:固定铰链支座的反力作用线必定通过销钉中心,但方向需要根据物体受力情况而定。一般在未确定反力方向时,用两个方向垂直的分力FX与FY来代替,然后求出合力F。

(4)活动铰链支座约束,图3-8所示为桥梁上用的活动铰链支座,这种支座下面有几个圆柱形滚子,支座可在支撑面滚动,允许支座的间距有稍许变化。

图3-6 刚性光滑接触表面约束

图3-7 固定铰链支座约束

图3-8 活动铰链支座约束

结论:在不计摩擦的情况下,活动铰链支座反作用力作用线必定通过铰链中心,方向垂直于支撑面。

(5)二力杆,指本身不受主动力作用的双铰链刚杆,其反力的方向沿两端铰链中心的连线。(www.daowen.com)

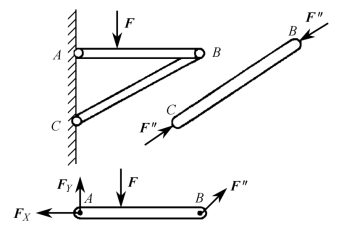

如图3-9所示,在实际工程中,经常会遇到一种不计自重的双端铰链连接的刚杆。三脚架中的杆BC,当不计自重时,它是只受两个力作用的平衡物体。由二力平衡条件可知,杆BC所受的力必定沿两个铰链中心的连线,所以杆BC对杆AB的反力也一定沿此连线。

图3-9 三脚架受力分析

注意:杆AB因受到载荷F的作用,两端铰链的反力就不再沿铰链A和B的连线,也就是说,AB杆不是二力杆。

顺口溜:绳子链条,力沿中线;二力平衡,力过两点;光滑接触,力沿法线;轴承铰链,力分两边。

4.物体受力分析

物体受力分析及画受力图是学习力学的基本功,学习时必须掌握画受力图的方法。

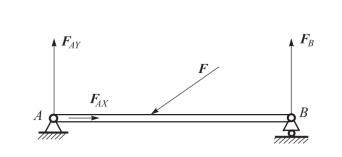

例3-1 杆AB一端为固定铰链支座,另一端为活动铰链支座,其上作用有载荷F。试画杆AB的受力图。

解:杆AB受到的力有:

(1)载荷 F;

(2)支座B的反力FB,方向垂直于支撑面,且向上;

(3)支座A的反力FAY和FAX,如图3-10所示。

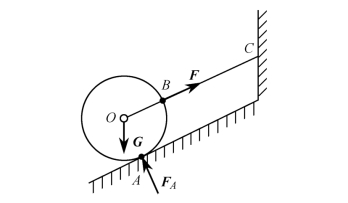

例3-2 画出图3-11中球的受力图。

解:如图3-11所示,球受到的力有:

(1)重力G;

(2)B端绳拉力的反力F;

(3)A点受地面光滑约束力FA,方向垂直于支撑面向上。

图3-10 杆AB受力分析

图3-11 球的受力分析

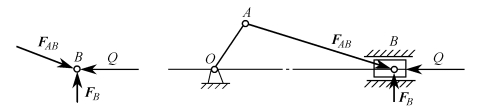

例3-3 图3-12所示为曲柄滑块机构中滑块的受力图。

图3-12 滑块受力分析
