汽车机械基础第3版-极限与配合的概述

1.孔、轴一般、常用和优先公差带代号

根据国家标准GB/T1800.1—2009提供的标准公差和基本偏差,可以组成大量的、不同大小与位置的孔、轴公差带(孔有543种,轴有544种),由不同的孔、轴公差带又可以组合成多种多样的配合。如果如此多的公差与配合全部投入使用,显然很不经济。为了尽量减少零件、定值刀具、量具和工艺装备的品种及规格,对公差带和配合的选择应加以限制。因此,国家标准对孔、轴规定了一般公差带、常用公差带和优先公差带。

国家标准规定了一般、常用和优先轴用公差带共119种,如图2-22所示,其中方框内的59种为常用公差带,圆圈内的13种为优先公差带。

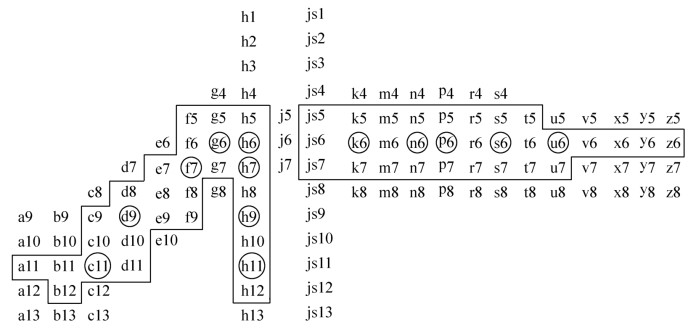

图2-22 一般、常用和优先的轴公差带(尺寸≤500mm)

国家标准规定了一般、常用和优先孔公差带共105种,如图2-23所示,其中方框内的44种为常用公差带,圆圈内的13种为优先公差带。

2.孔、轴一般、常用和优先配合代号

国家标准在规定孔、轴公差带选用的基础上,还规定了孔、轴公差带的组合。

基孔制常用配合59种,优先配合13种,如表2-8所示;基轴制常用配合47种,优先配合13种,如表2-9所示。

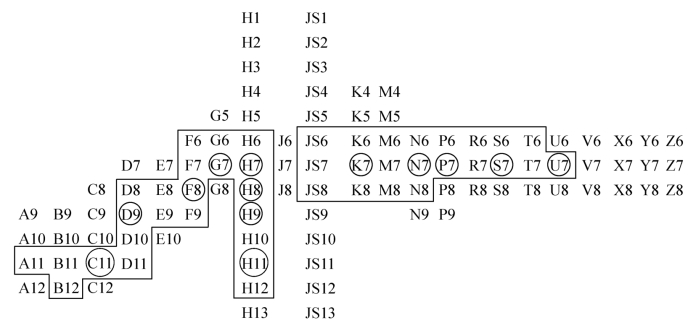

图2-23 一般、常用和优先的孔公差带(尺寸≤500mm)

表2-8 基孔制优先、常用配合(www.daowen.com)

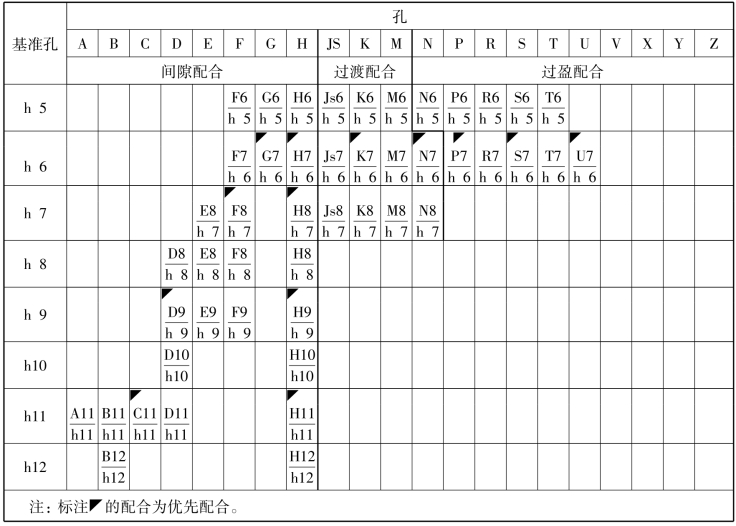

表2-9 基轴制优先、常用配合

在表2-8中,当轴的标准公差等级小于或等于IT7级时,与低一级的基准孔相配合;大于或等于IT8级时,与同级基准孔相配合。

在表2-9中,当孔的标准公差等级小于IT8级或少数等于IT8级时,与高一级的基准轴相配合,其余与同级基准轴相配合。基孔制与基轴制优先配合公差带图分别如图2-24和图2-25所示。

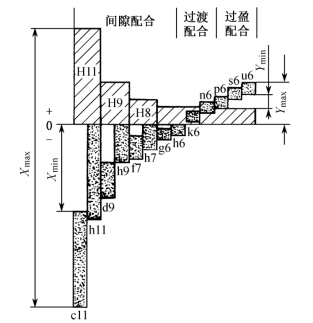

图2-24 基孔制优先配合公差带图

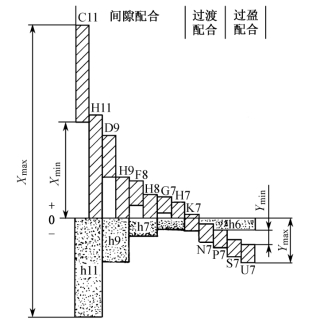

图2-25 基轴制优先配合公差带图

3.选用原则和温度条件

选用公差带时,应按优先、常用、一般公差带的顺序选取。若一般公差带中也没有满足要求的公差带,则可按国标规定的标准公差和基本偏差组成的公差带来选取,还可考虑用延伸和插入的方法来确定新的公差带。

国家标准规定的数值均以基准温度20℃为准,当温度偏离基准温度时,应进行修正。
