1.配合

配合是指公称尺寸相同的相互结合的孔和轴公差带之间的关系。

由配合的定义可以看出，孔、轴之间要形成配合，必须具备两个条件：第一，孔、轴的公称尺寸要相等，公称尺寸不相等的孔、轴谈不上配合；第二，孔、轴之间要相互结合，公称尺寸虽然相等，但是不结合的孔、轴也不能称之为配合。

由于配合是指一批孔、轴的装配关系，而不是指单个孔和轴的相配关系，所以用公差带关系来反映配合就比较确切。

2.间隙或过盈

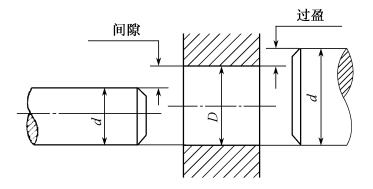

间隙或过盈是指孔的尺寸减去相配合的轴的尺寸所得的代数差。此差值为正时叫作间隙，用X表示；为负时叫作过盈，用Y表示，如图2-8所示。

3.间隙配合

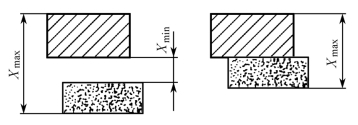

间隙配合是指具有间隙（包括最小间隙等于零）的配合，此时孔的公差带在轴的公差带之上，如图2-9所示。

其三个特征参数为：

图2-8　间隙或过盈

（1）最大间隙Xmax：孔的最大极限尺寸减轴的最小极限尺寸所得的代数差称为最大间隙，即

（2）最小间隙Xmin：孔的最小极限尺寸减轴的最大极限尺寸所得的代数差称为最小间隙，即

（3）平均间隙Xav：孔和轴都为平均尺寸时，形成的间隙称为平均间隙，即

任何间隙配合，若孔、轴加工合格，其间隙X均应满足Xmin≤X≤Xmax。

4.过盈配合

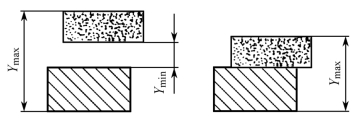

过盈配合是指具有过盈（包括最小过盈等于零）的配合，此时孔的公差带在轴的公差带之下，如图2-10所示。

图2-9　间隙配合

图2-10　过盈配合

其三个特征参数为：

（1）最大过盈Ymax：孔的最小极限尺寸减轴的最大极限尺寸所得的代数差称为最大过盈，即

（2）最小过盈Ymin：孔的最大极限尺寸减轴的最小极限尺寸所得的代数差称为最小过盈，即（3）平均过盈Yav：孔和轴都为平均尺寸时，形成的过盈称为平均过盈，即

任何过盈配合，若孔、轴加工合格，其过盈Y均应满足Ymin≤Y≤Ymax。

5.过渡配合

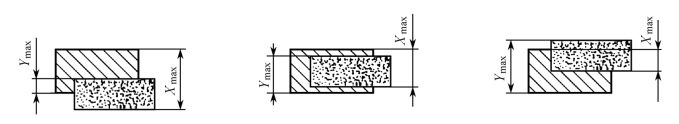

可能具有间隙或过盈的配合，此时孔的公差带与轴的公差带相互交叠，如图2-11所示。

图2-11　过渡配合

其三个特征参数为：

（1）最大间隙Xmax：孔的最大极限尺寸减轴的最小极限尺寸所得的代数差称为最大间隙，即(www.daowen.com)

（2）最大过盈Ymax：孔的最小极限尺寸减轴的最大极限尺寸所得的代数差称为最大过盈，即

（3）平均间隙或平均过盈（Xav或Yav）：孔和轴都为平均尺寸时，形成平均间隙或平均过盈，即

按式（2-17）计算所得的值为正时是平均间隙，为负时是平均过盈。

任何过渡配合，若孔、轴加工合格，其间隙X（或过盈Y）均应满足Ymax≤X（或Y）≤Xmax。

6.配合公差

配合公差是指允许间隙或过盈的变动量，用Tf表示。

对间隙配合，配合公差等于最大间隙与最小间隙的代数差的绝对值，即

对过盈配合，配合公差等于最小过盈与最大过盈的代数差的绝对值，即

对过渡配合，配合公差等于最大间隙与最大过盈的代数差的绝对值，即

取绝对值表示配合公差不存在负值，在实际计算时常省略绝对值符号。

不论对间隙配合、过盈配合还是过渡配合，配合公差都等于孔公差与轴公差之和，即

式（2-21）说明配合精度（配合公差）决定于相互配合的孔和轴的尺寸精度（尺寸公差），设计时，可根据配合公差来确定孔和轴的尺寸公差。

配合公差反映配合精度，配合种类反映配合性质。

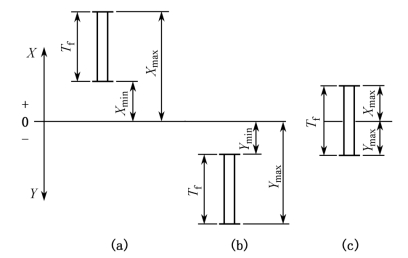

为了直观地表示相互结合的孔与轴的配合精度和配合性质，可以用图2-12所示的配合公差带图表示。在图2-12中，纵坐标值表示极限间隙或极限过盈的数值。横坐标以上的纵坐标值为正值，表示间隙；以下的纵坐标值为负值，表示过盈。两个极限值之间区域的宽度为配合公差。配合公差完全在零线之上为间隙配合，完全在零线之下为过盈配合，跨在零线上、下两侧为过渡配合。在绘制配合公差带图时，应该注意该区域用双“工”字图形表示（图2-12），决不允许用代表尺寸公差带的矩形图形表示。

图2-12　配合公差带图

（a）间隙配合；（b）过盈配合；（c）过渡配合

例2-2　组成配合的孔、轴在零件图上标注的公称尺寸和极限偏差分别为孔φ25+0．0210　mm和轴φ25-0．021-0.033mm，试计算该配合的最大间隙、最小间隙、平均间隙和配合公差，并画出公差带示意图。

解：由式（2-9）得，最大间隙

Xmax＝Dmax-dmin＝ES-ei＝［0.021-（-0.033）］mm＝0.054mm

由式（2-10）得，最小间隙

Xmin＝Dmin-dmax＝EI-es＝［0-（-0.021）］mm＝0.021mm

由式（2-11）得，平均间隙

由式（2-18）得，配合公差

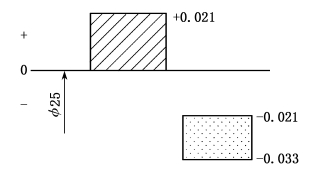

公差带示意图如图2-13所示。

图2-13　公差带示意图
