计算机辅助设计(ComputerAidedDesign,CAD)技术以1959年美国麻省理工学院(MIT)召开的CAD规划会议为开端,经过50多年的发展,已经日趋成熟。目前针对各个行业的不同应用特点,市场上已有不少成功的CAD软件可供选择,AutoCAD即为其中较有代表性的一个。
AutoCAD交互式图形软件是一种功能强大的、在微机上使用的绘图软件,使用它可以迅速而准确地形成图形;它有强大的编辑功能,能对已画好的图形进行修改;它有许多辅助绘图功能,可以使图形的绘制和修改变得灵活而方便。另外,它的编程功能可以使绘图工作程序化。
AutoCAD主要有绘图功能、编辑功能、辅助功能和输入输出功能。
1.绘图功能
(1)二维图形的绘制,如线、圆、弧和多义线等;
(2)尺寸标注、画剖面线和绘制文本等;
(3)三维图形的构造,如三维曲面、三维实体模型的构造和模型的渲染等。
2.编辑功能
编辑功能主要是指对所绘制图形的修改,如移动、旋转、复制、擦除、裁剪、镜像和倒角等。
3.辅助功能
辅助功能包括分层控制、显示控制和实体捕捉等。
4.输入输出功能
输入输出功能包括图形的导入、输出和对象衔接等。
由于讲解AutoCAD的书有很多,所以本书对AutoCAD的各种操作命令就不再作详细介绍。下面讲述支座零件图(图1-156)的AutoCAD画图步骤,供读者了解AutoCAD的基本用法。
(1)创建一幅新图,设图幅尺寸为297×210(Limits命令)。
(2)设置绘图环境,用Layer命令定义图层,见表1-23。

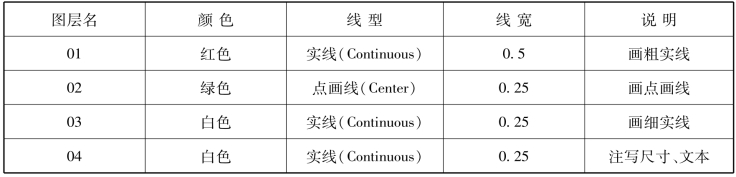

表1-23 图层的设定
(3)设置图层01为当前层,画图框和零件图标题栏。(www.daowen.com)
(4)绘制图形。
①设置图层02为当前层,绘制中心线。
②设置图层01为当前层,绘制粗实线,完成图形绘制。
③设置图层03为当前层,绘制细实线(剖面线等)。

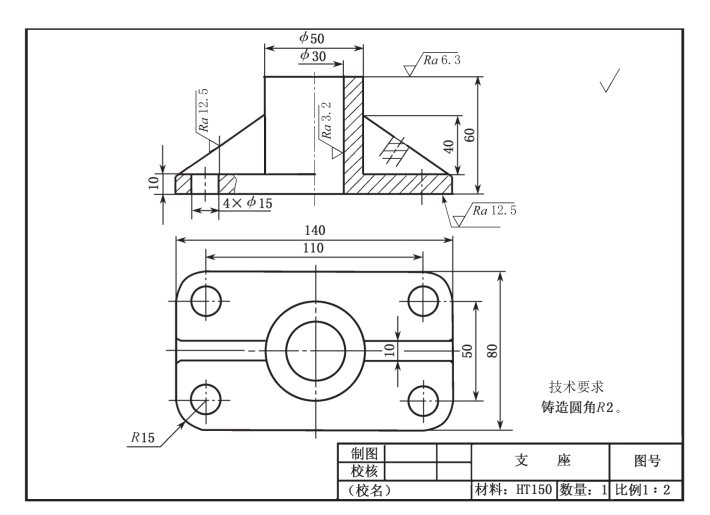

图1-156 支座零件图
提示:
① 综合运用Line,Ray,Xline,Offset,Fillet等命令,可提高绘图效率。
②利用Trim,Erase,Break等命令对图形进行编辑。
③利用对象的捕捉(Osnap)功能,实现精确作图。
④利用视图的缩放(Zoom)和平移(Pan)功能,帮助查看图的不同部分。
(5)设置图层04为当前层,标注零件尺寸。
(6)在图层04上标注零件表面粗糙度。
①绘制表面粗糙度符号。
②用Bmake命令将表面粗糙度符号定义为块。
③用Insert命令将块插入图中的必要位置,注意块的插入基点和旋转角度。
④用Text和Mtext命令标注表面粗糙度数值。
(7)在图层04上用Text或Mtext命令填写标题栏和技术要求。
